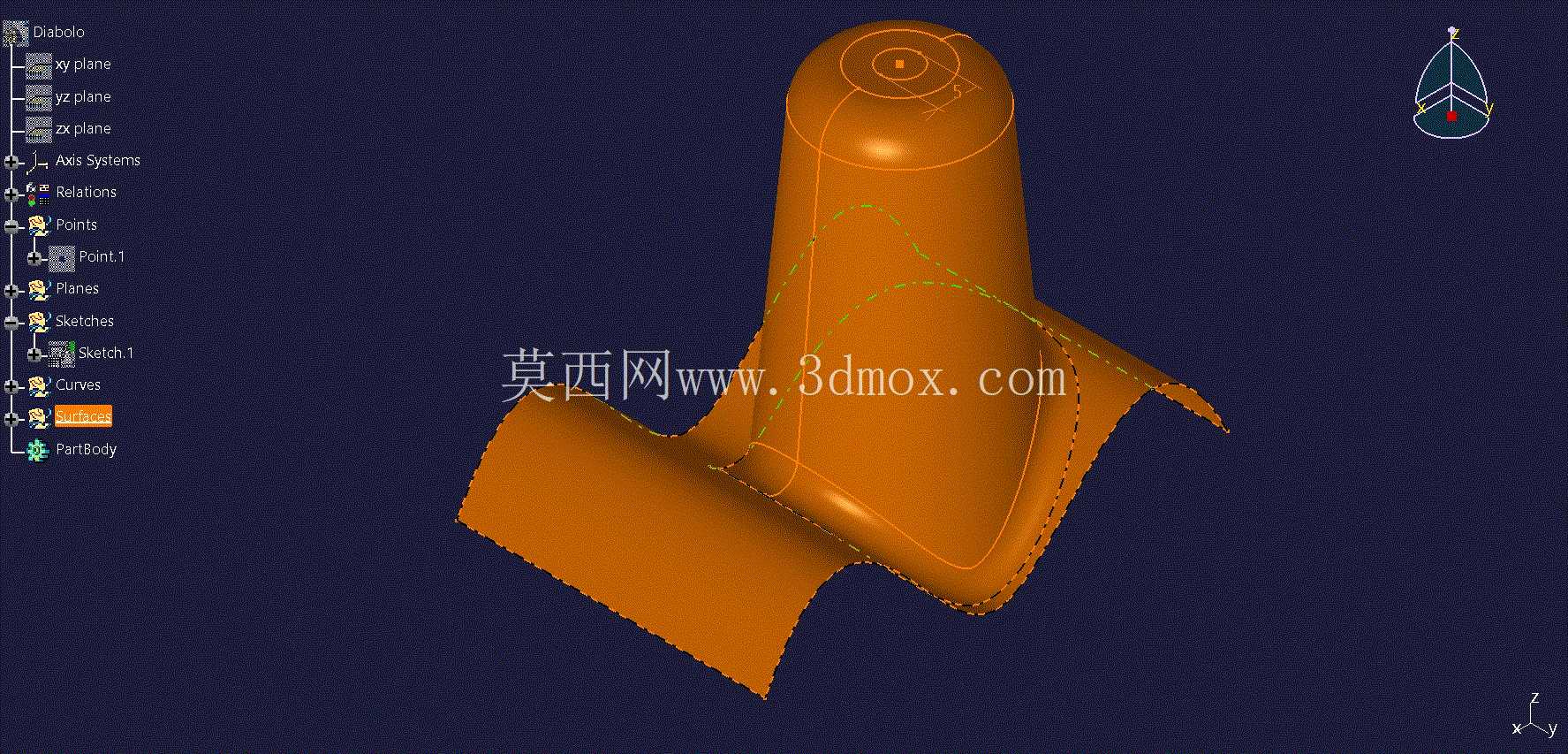

BiW空竹型曲面生成形状结构设计

该曲面构件的型面构建完全围绕BiW工位的实际贴合需求展开，在前期型面拟合阶段就同步考虑了压铸生产时的料流走向，避免后续开模阶段出现大面积的型面倒扣需要额外拆分滑块。从实际应用场景来看，这类带连续过渡曲面的构件多用于白车身焊装工位的定位支撑模板，空竹造型的收腰段刚好对应焊装夹具的压头避让空间，两端外扩的翼面可以同时覆盖两个相邻焊点的支撑区域，减少工位上的支撑块排布数量，压缩焊装工位的整体占地空间。

设计阶段优先保证了型面的G2连续过渡，没有出现曲率突变的折角，一方面是避免压铸充型时在折角位置产生涡流卷气，导致铸件内部出现气孔缺陷，另一方面也是为了后续和车身钣金件贴合时不会出现硬点，防止钣金件在装夹过程中出现局部压痕。整个构件的主体回转段直径控制在适配常规压铸机浇口套的进料范围，两侧延伸的翼面边缘做了1.5度的拔模斜度，不需要额外拆分侧抽芯结构就可以直接开模，有效降低了模具的加工成本和后期生产的维护难度。

从安装边界来看，构件底部的平直安装面预留了标准的螺栓过孔位置，孔位间距匹配通用焊装工装的基板孔系，不需要额外做转接板就可以直接固定在现有工装工作台上，安装后主体型面的最高点距离安装面的高度刚好适配常规焊枪的作业行程，不会出现焊枪和构件干涉的情况。型面的壁厚做了均匀化处理，整体壁厚差控制在1.5毫米以内，避免压铸冷却过程中因为壁厚不均产生缩凹变形，保证最终成型的型面精度控制在±0.1毫米范围内，满足白车身装夹的定位精度要求。

在曲面生成逻辑上，采用了多截面扫掠结合桥接曲面的构建方式，先确定主体回转段的中心轴线和各截面的轮廓线，再通过引导线连接两侧翼面的边缘轮廓，最后对所有拼接面做曲率连续的倒角过渡，整个曲面没有多余的碎面，后续导入CAM编程软件做模具型腔加工时，可以直接生成连续的刀路，减少编程时的面修补工作量，也能提升模具型腔的加工表面质量，减少后续钳工抛光的工作量。

考虑到压铸生产的脱模需求，所有垂直于开模方向的型面都做了统一的拔模角度校验，不存在倒扣区域，铸件成型后可以直接顶出，不会出现粘模的情况。翼面的边缘做了小圆角过渡，避免生产过程中边缘的锐角磕碰损伤，也能减少操作人员调整工装时被划伤的风险。主体回转段的顶部预留了小的定位凸台，刚好可以适配夹具上的定位销孔，安装时可以快速完成定位，不需要反复调整型面的位置精度，提升工装的装配效率。

这类曲面结构的设计难点在于平衡型面的贴合精度和压铸工艺的可行性，很多设计人员在做这类型面时只考虑最终的贴合效果，忽略了压铸生产的工艺限制，导致后续开模时需要反复修改型面，甚至出现模具无法正常生产的情况。这个构件在设计初期就同步做了模流分析的前置校验，把浇口位置设置在主体回转段的顶部，料流可以顺着曲面均匀流向两侧翼面，最后在翼面的末端设置溢流槽和排气槽，有效排出型腔内的气体，减少铸件的气孔和冷隔缺陷，保证铸件的结构强度满足焊装工位反复受压的使用需求，长期使用不会出现型面变形的情况。
