模块化大倾角Z型有盖骨料输送设备

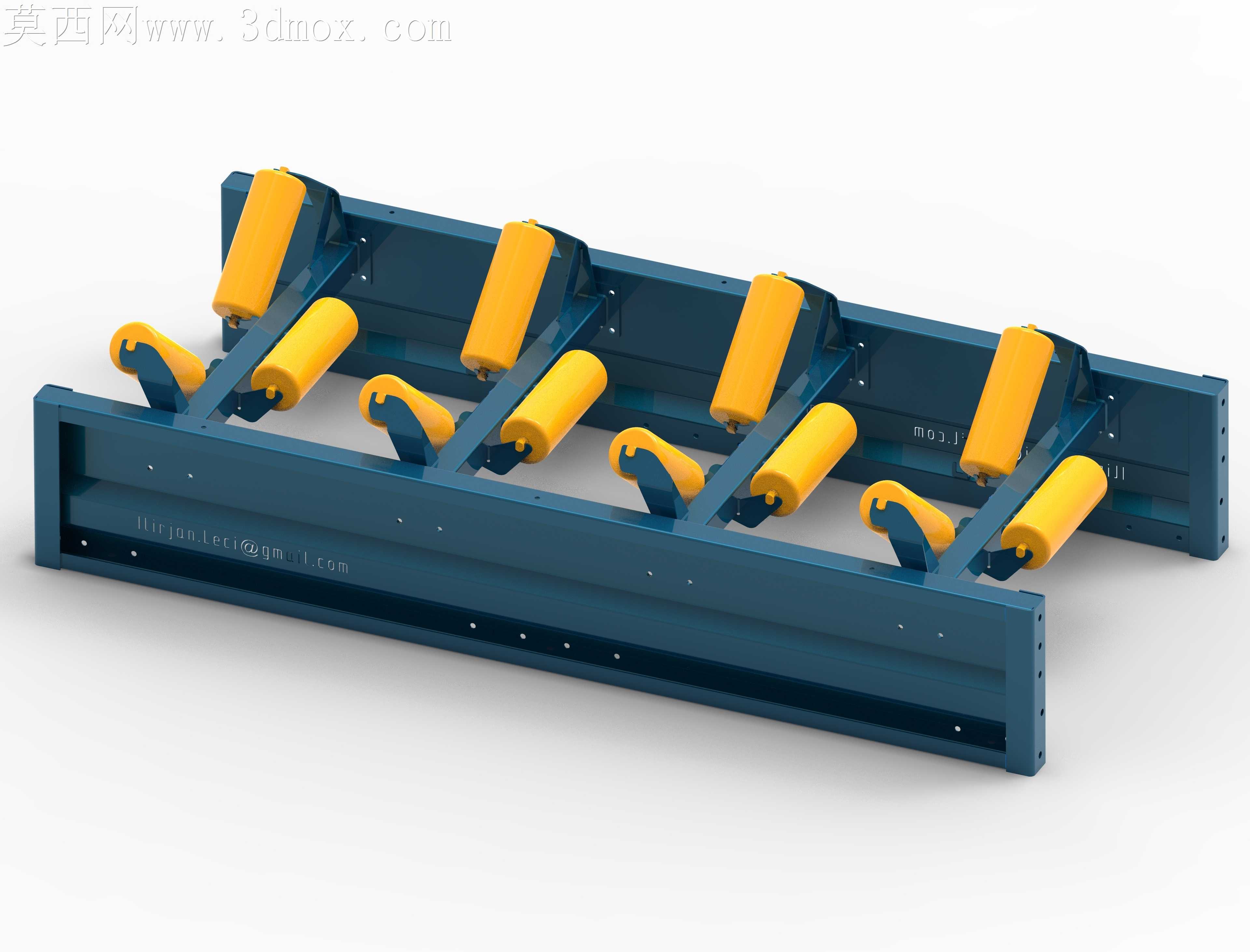

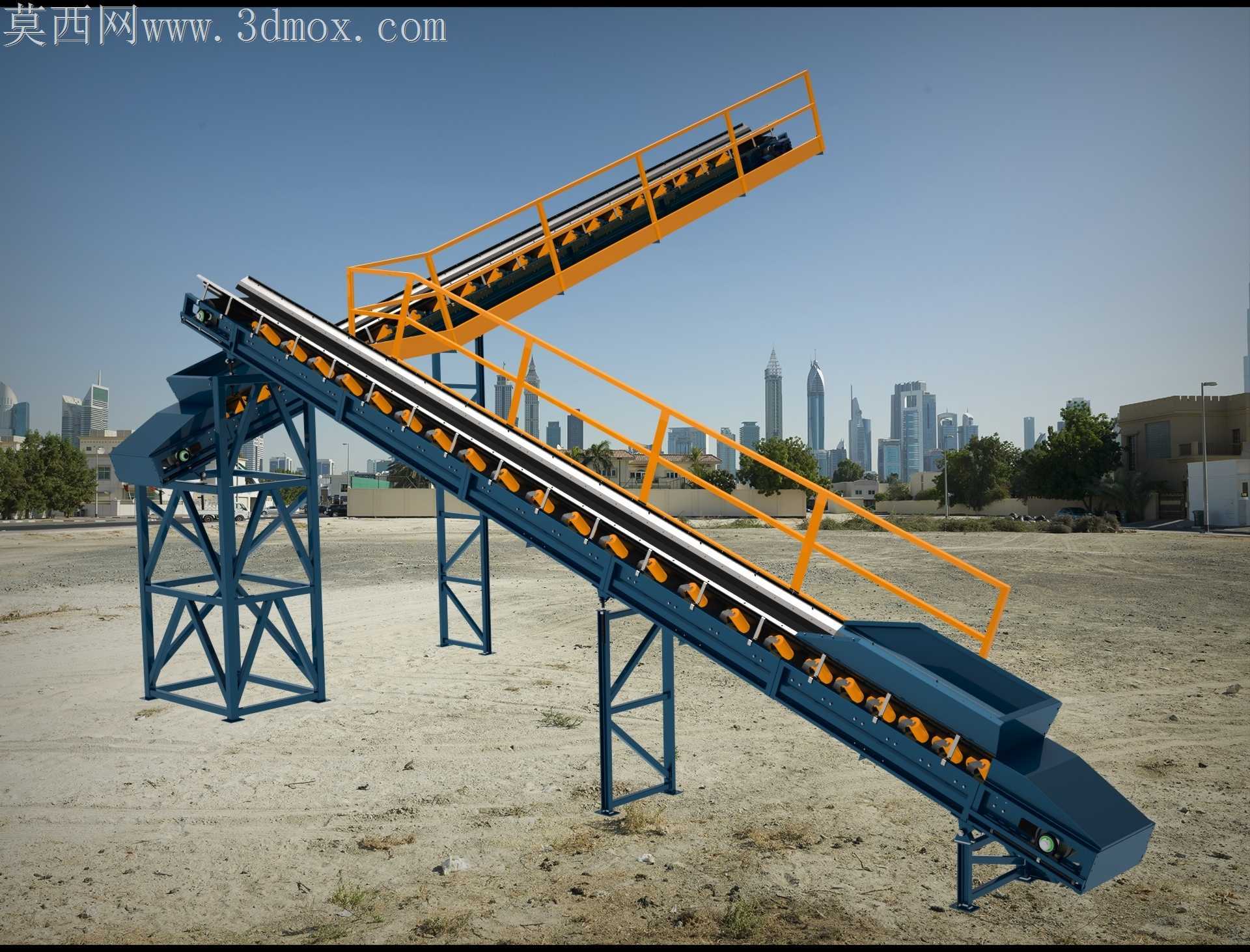

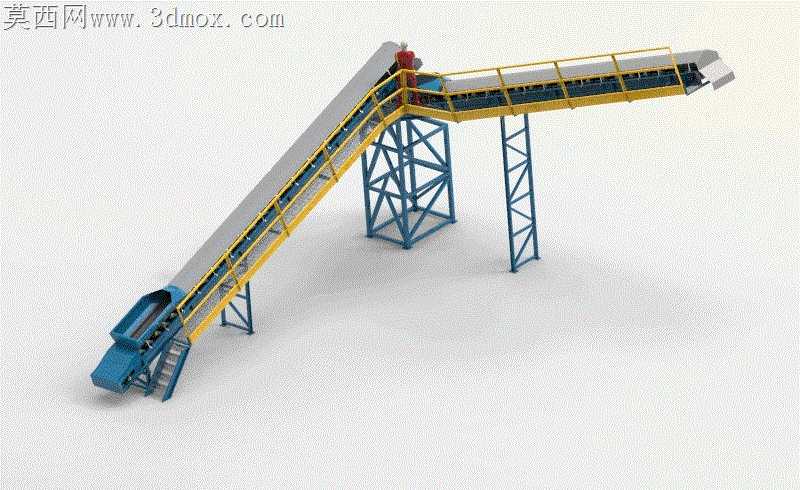

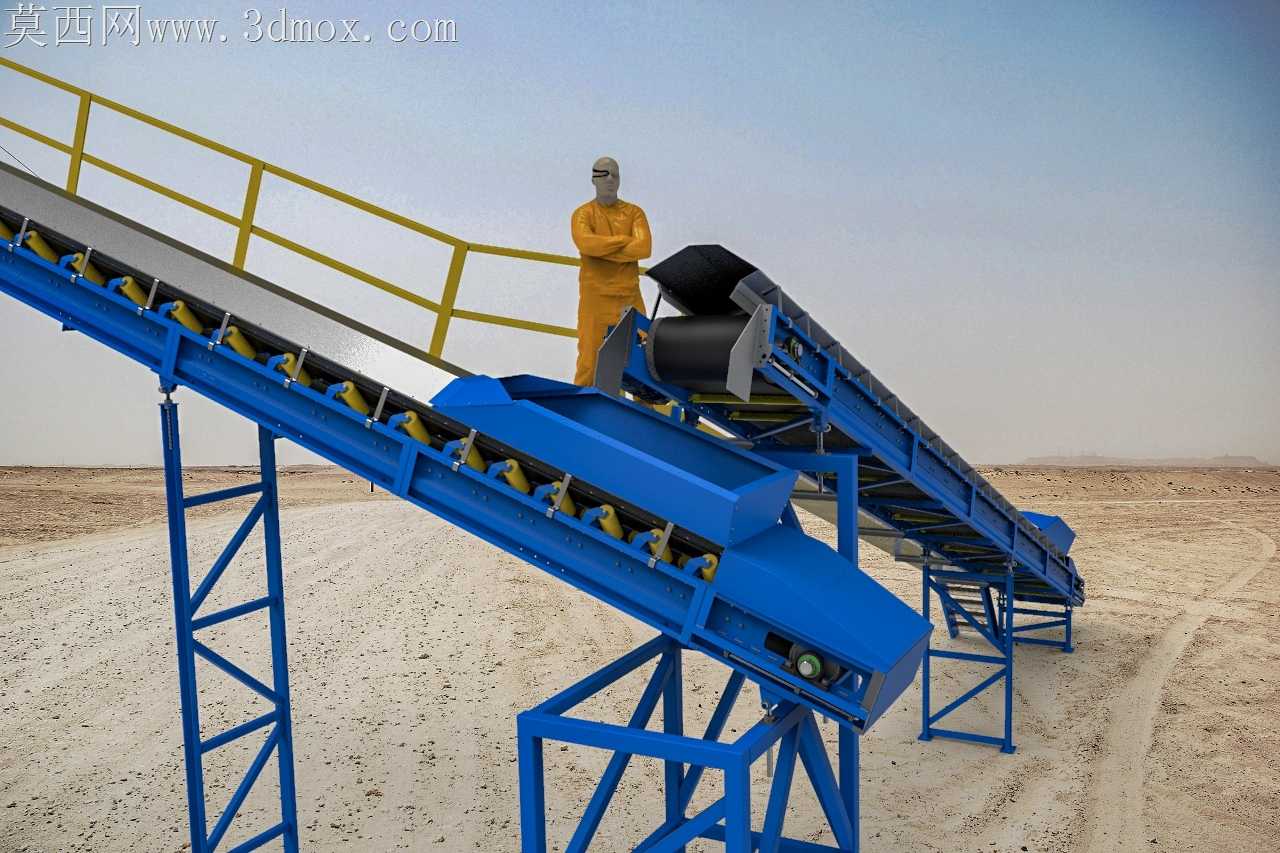

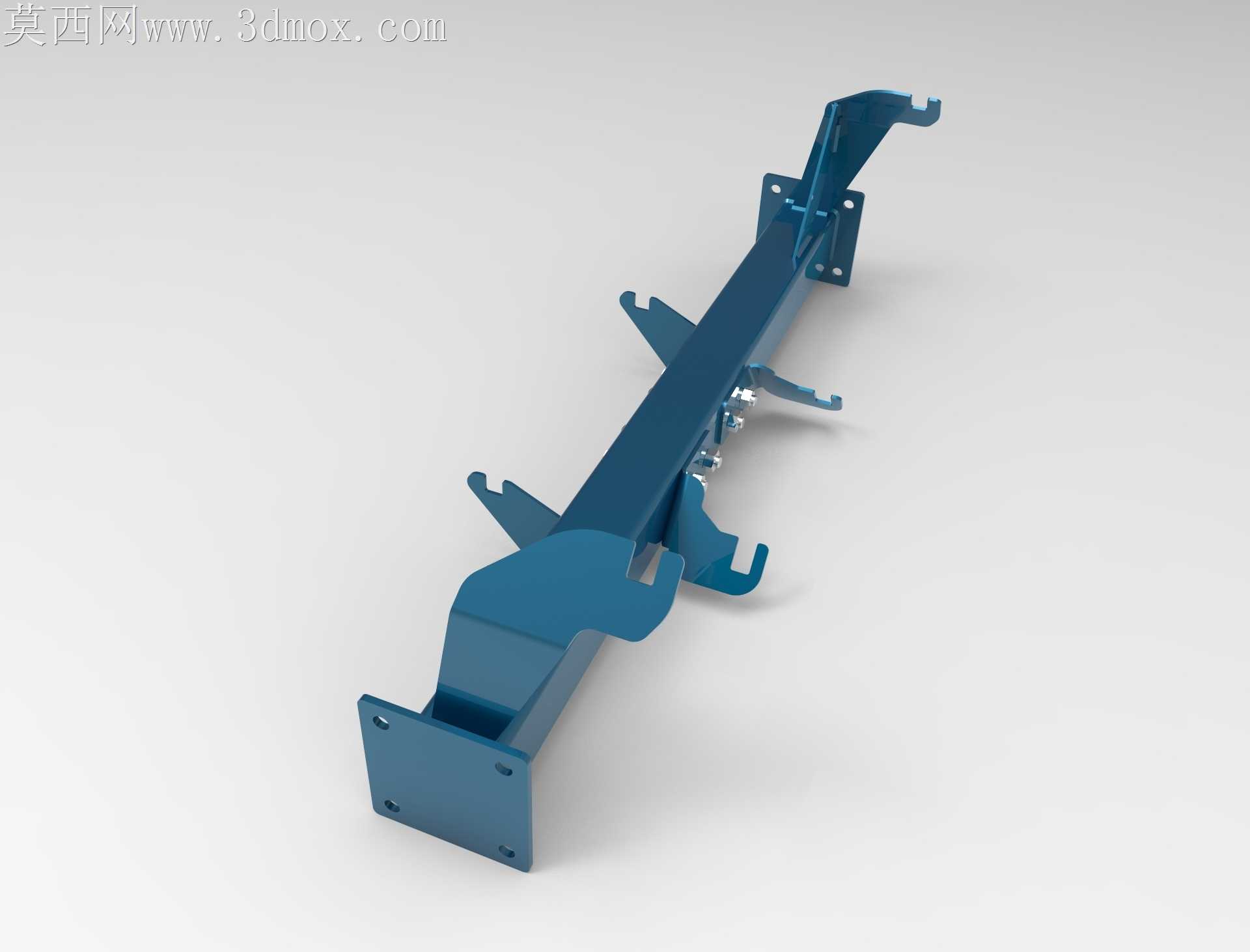

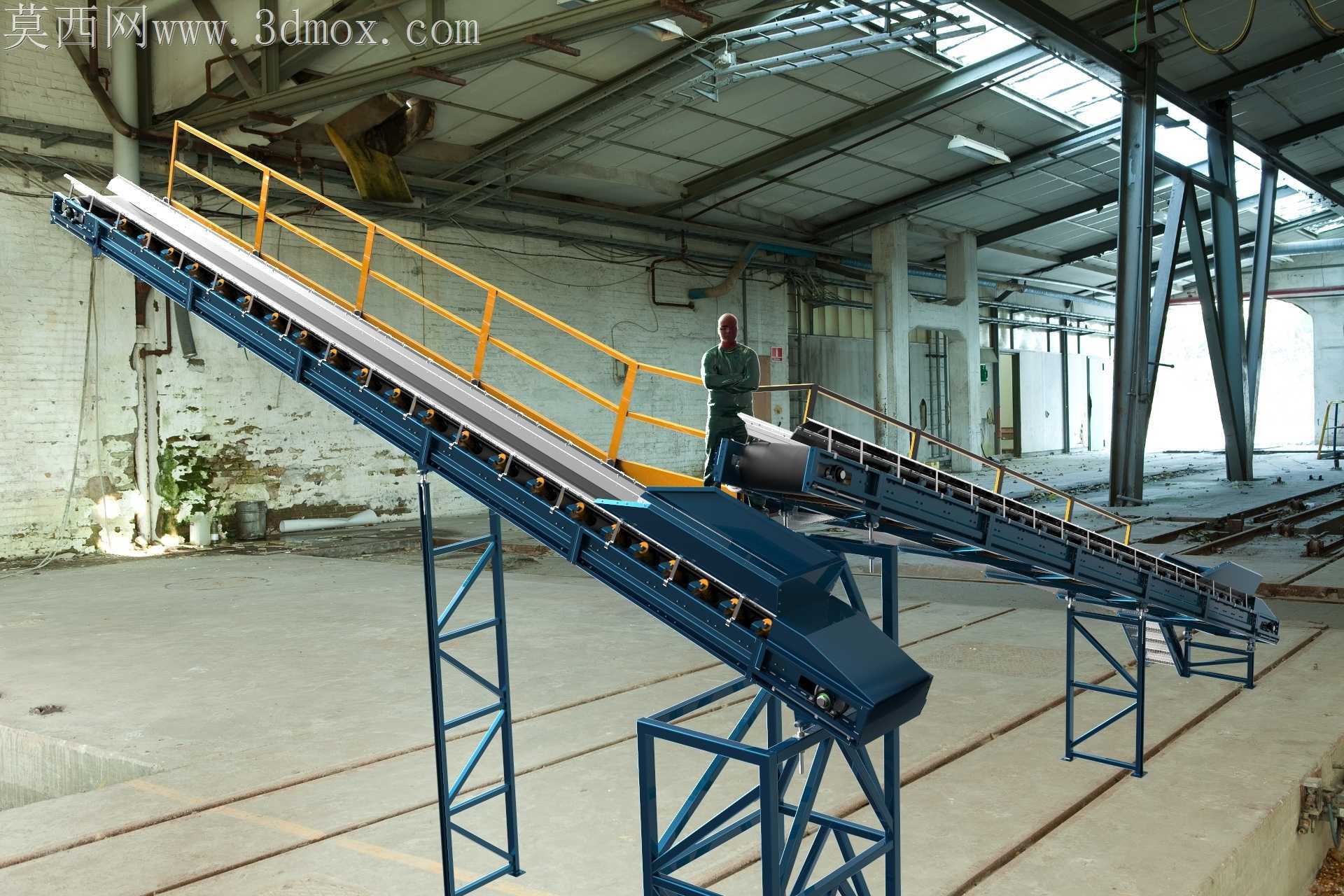

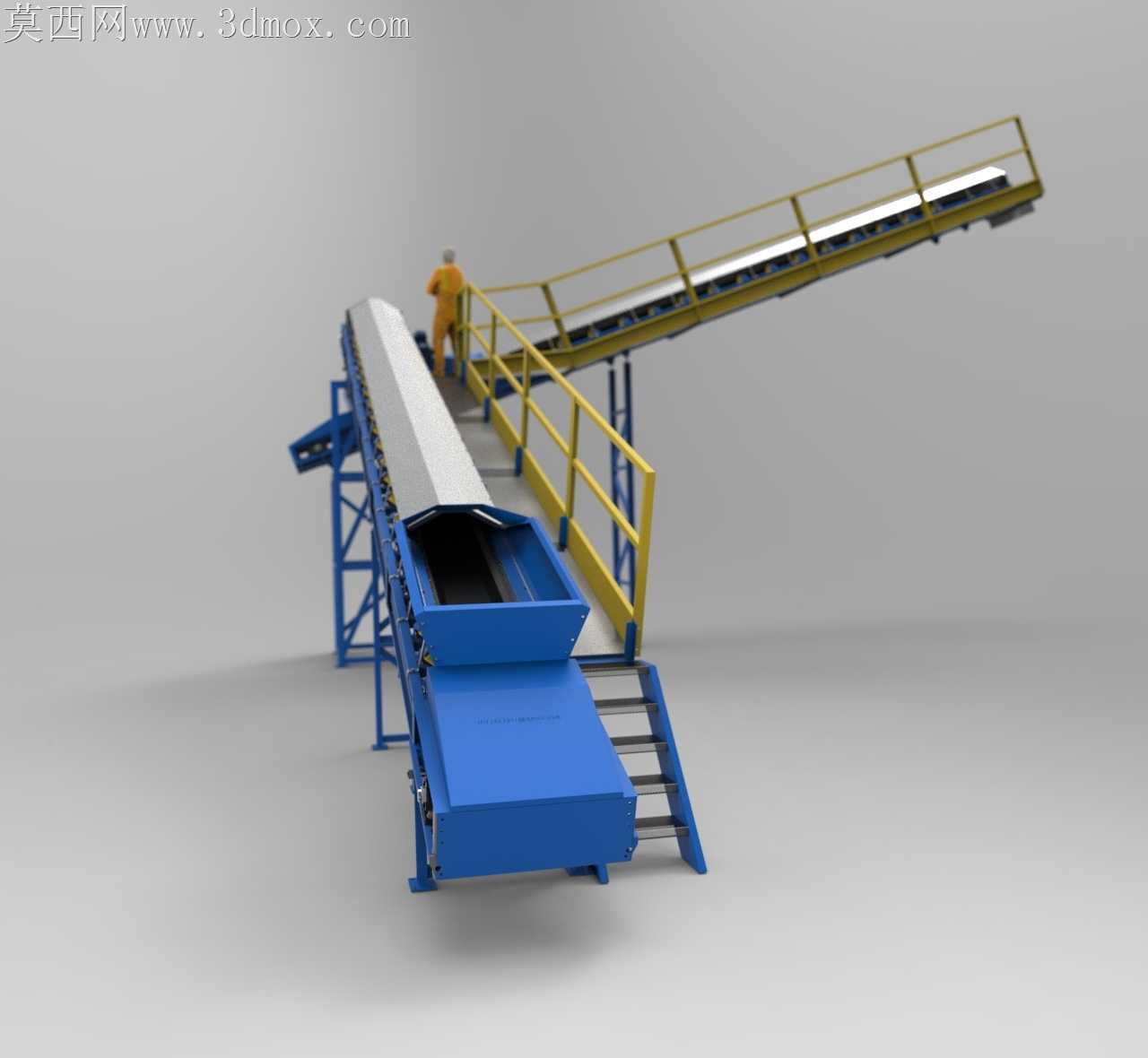

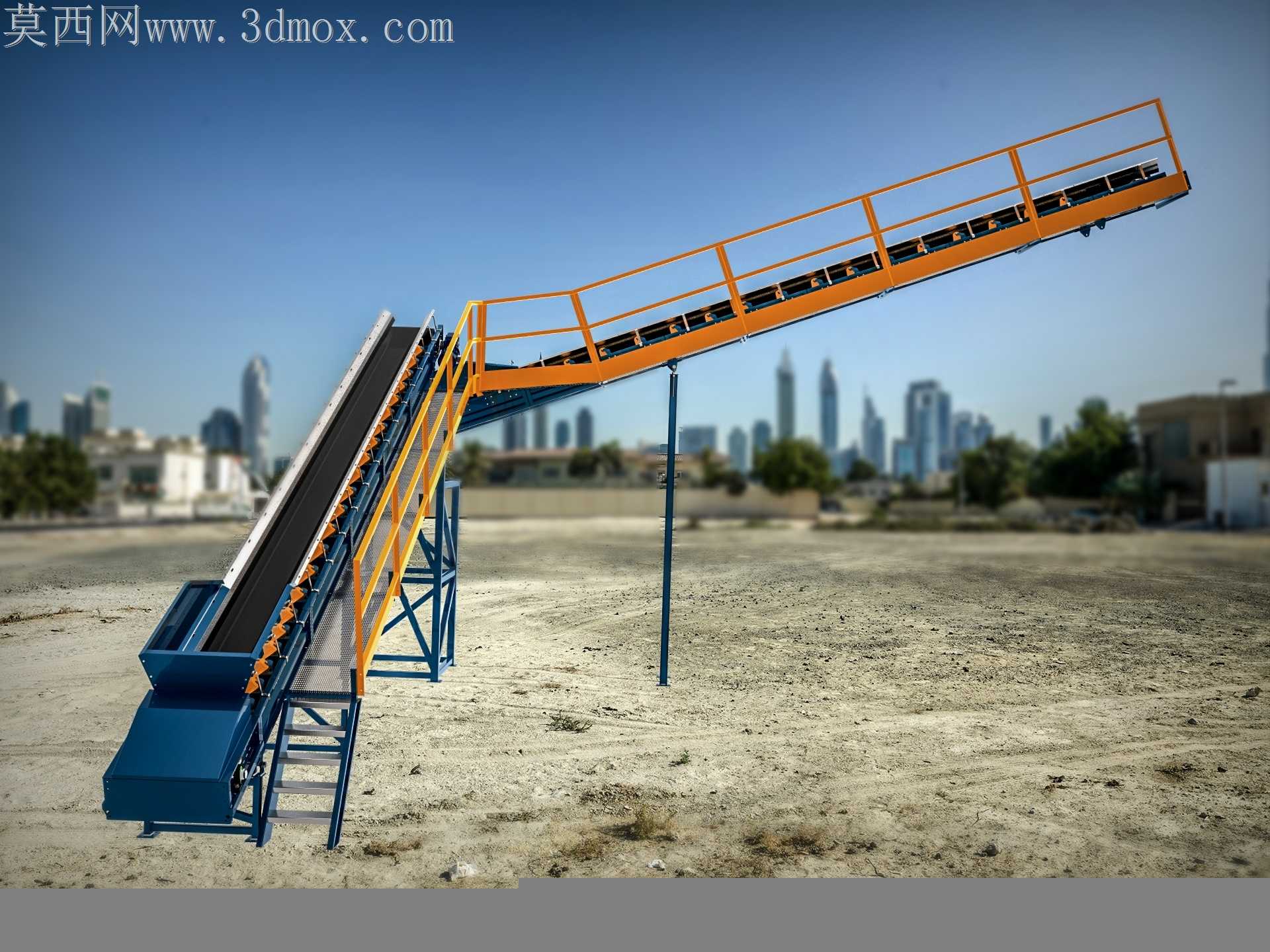

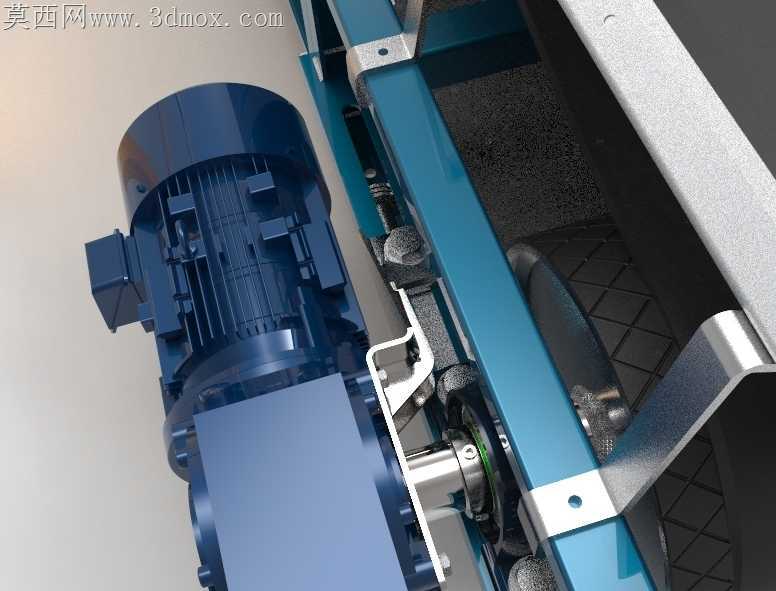

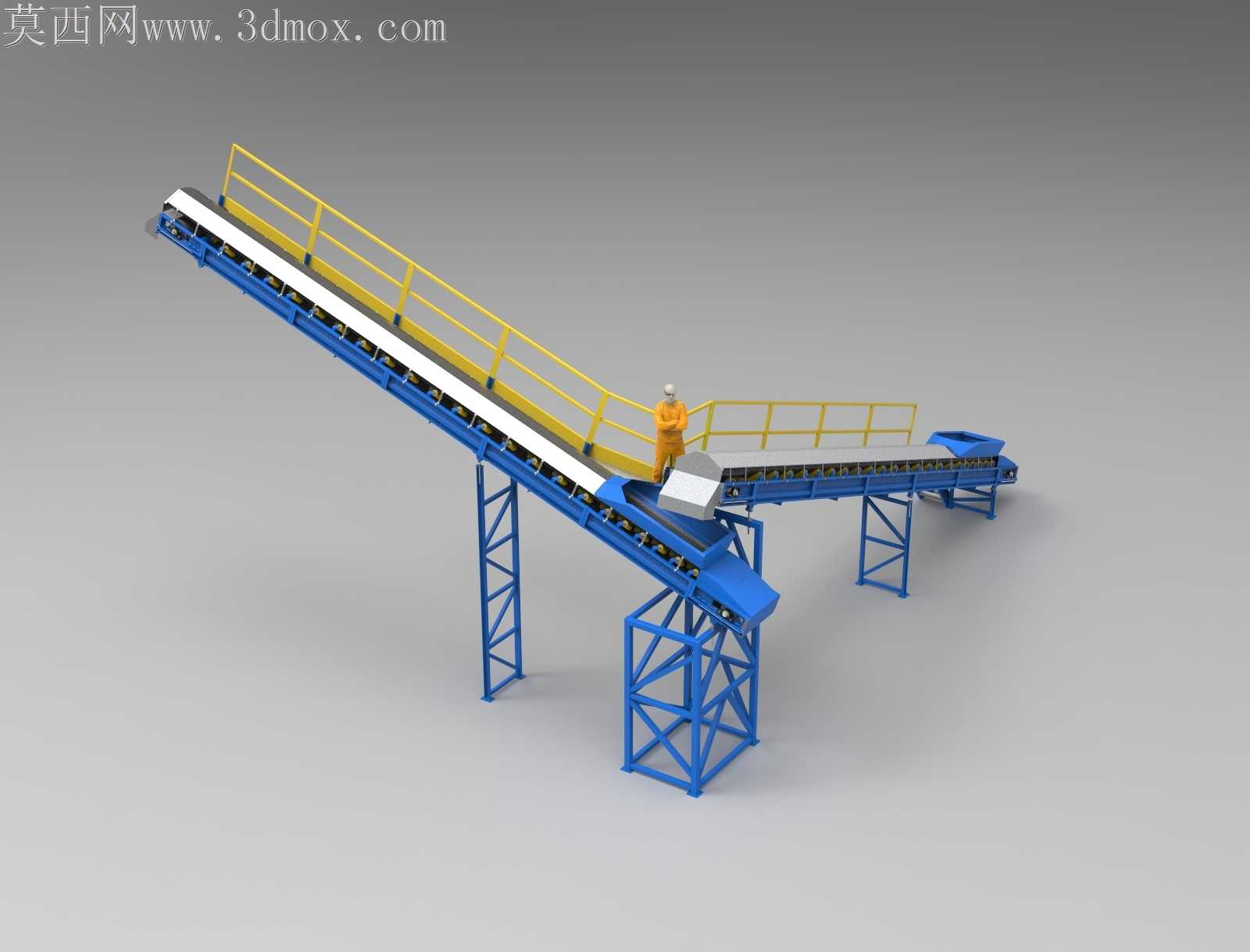

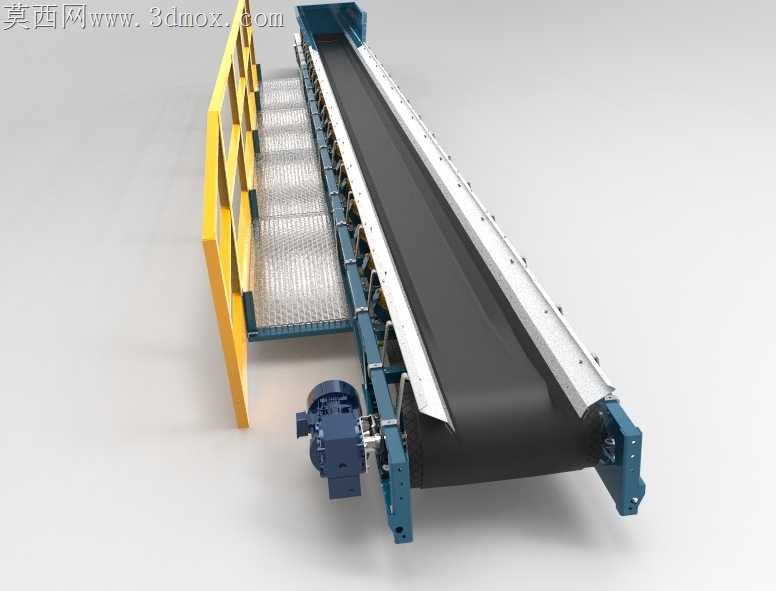

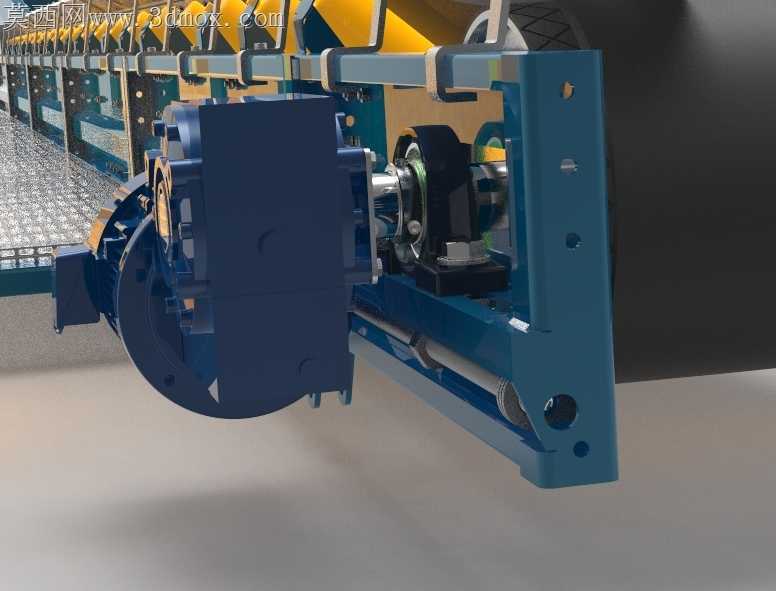

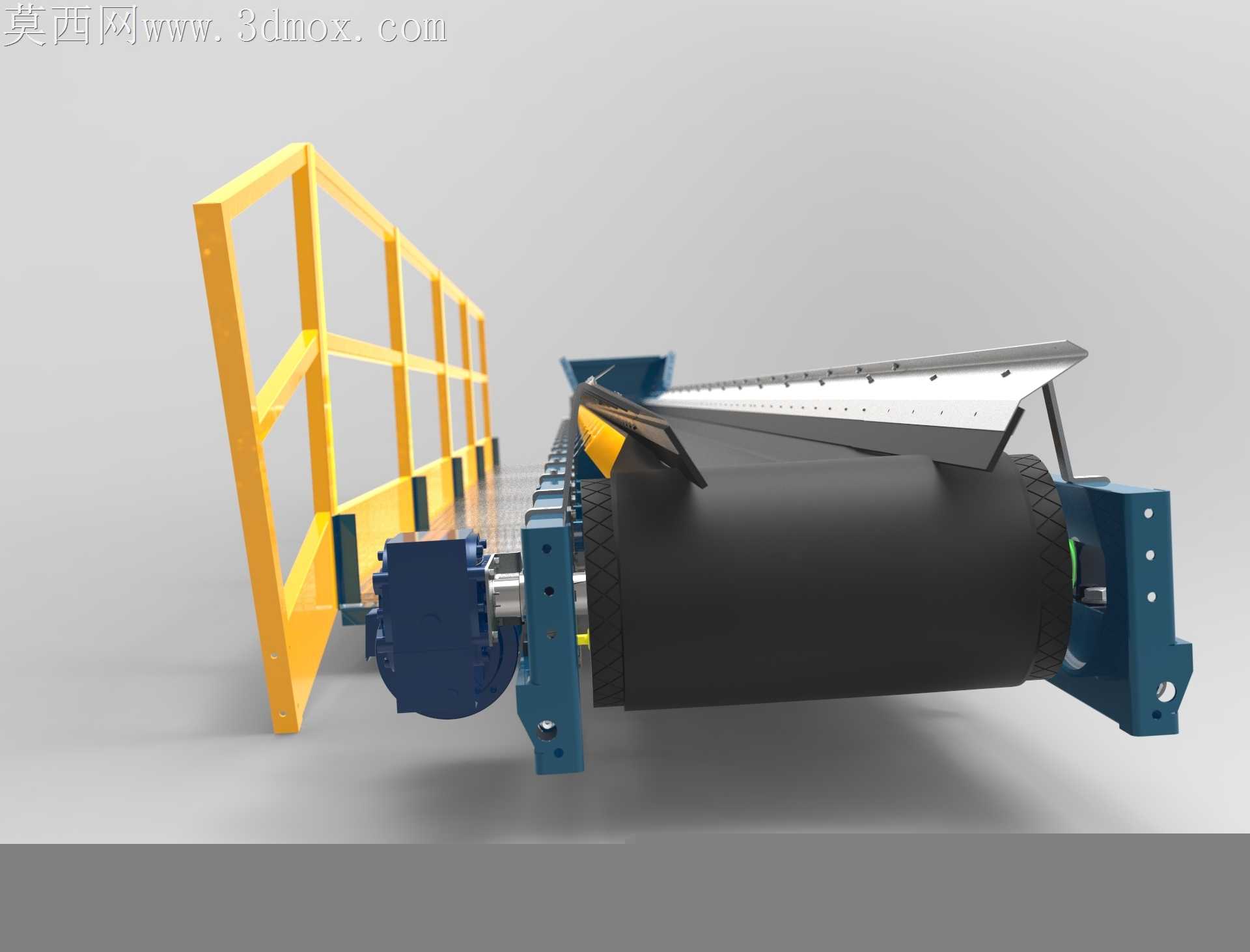

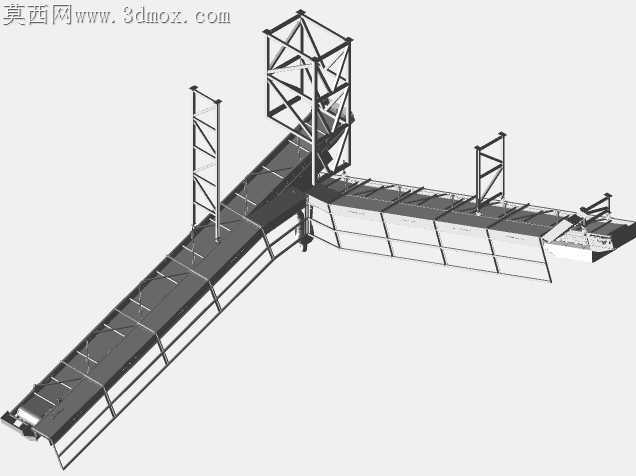

这款输送设备主要面向砂石骨料生产、矿山物料转运、建材加工、散料仓储装卸等工业场景，可完成散状骨料从低位进料点到高位卸料点的连续提升输送作业，单小时额定输送能力可达90立方米，能够适配粒径不超过50mm的碎石、砂砾、矿渣等散状物料的转运需求，解决传统平皮带输送机无法实现大角度高位提升、散料输送过程易撒落溢料的痛点。设备整体采用Z型折线布置结构，下段为低角度受料段，中段为大倾角提升段，上段为水平卸料段，整体结构通过桁架式钢结构支架实现稳定支撑，无需额外搭建复杂的土建支撑平台，可直接在厂区平整硬化地面完成固定安装。设备两侧设置全封闭防护栏与盖板结构，既能够避免输送过程中骨料撒落造成的物料损耗与现场扬尘，也可防止运维人员意外接触运行部件引发安全事故，防护栏采用标准化方管焊接成型，与机架采用螺栓连接，后期维护拆卸十分便捷。设计阶段采用高度模块化的拆分思路，将整台设备拆分为受料段单元、提升段标准节、水平卸料段、支撑桁架、驱动单元、防护组件六大模块，每个模块的外形尺寸均适配标准集装箱的内部装载边界，无需定制超限运输方案即可完成长途陆运与海运，大幅降低设备的跨区域运输成本，现场安装时仅需按照定位标记完成模块拼接与螺栓紧固，无需大量现场焊接作业，可大幅缩短现场安装调试周期。设备的受料端设置导料槽与缓冲托辊组，能够承受骨料卸料时的冲击载荷，避免皮带受冲击出现过早损坏；倾斜段采用深槽型托辊组布置，增大皮带与物料之间的摩擦力，防止大倾角输送时物料出现下滑回落；驱动端设置在设备高位卸料段处，搭配张紧装置可实时调整皮带张紧度，保证设备长时间连续运行的稳定性。所有钢结构承载部件均经过有限元受力校核，针对满载工况下的支架应力、机架挠度、皮带张力分布做了多轮仿真优化，在保证整体结构强度满足每小时90方输送载荷、整体承重不低于5吨的前提下，尽可能精简冗余结构，降低设备整体自重，同时预留了扩展接口，可根据现场实际输送需求拼接加长标准节段，灵活调整提升高度与水平输送距离，适配不同厂区的工位布局要求。
