带预紧功能的惯性物料输送设备结构

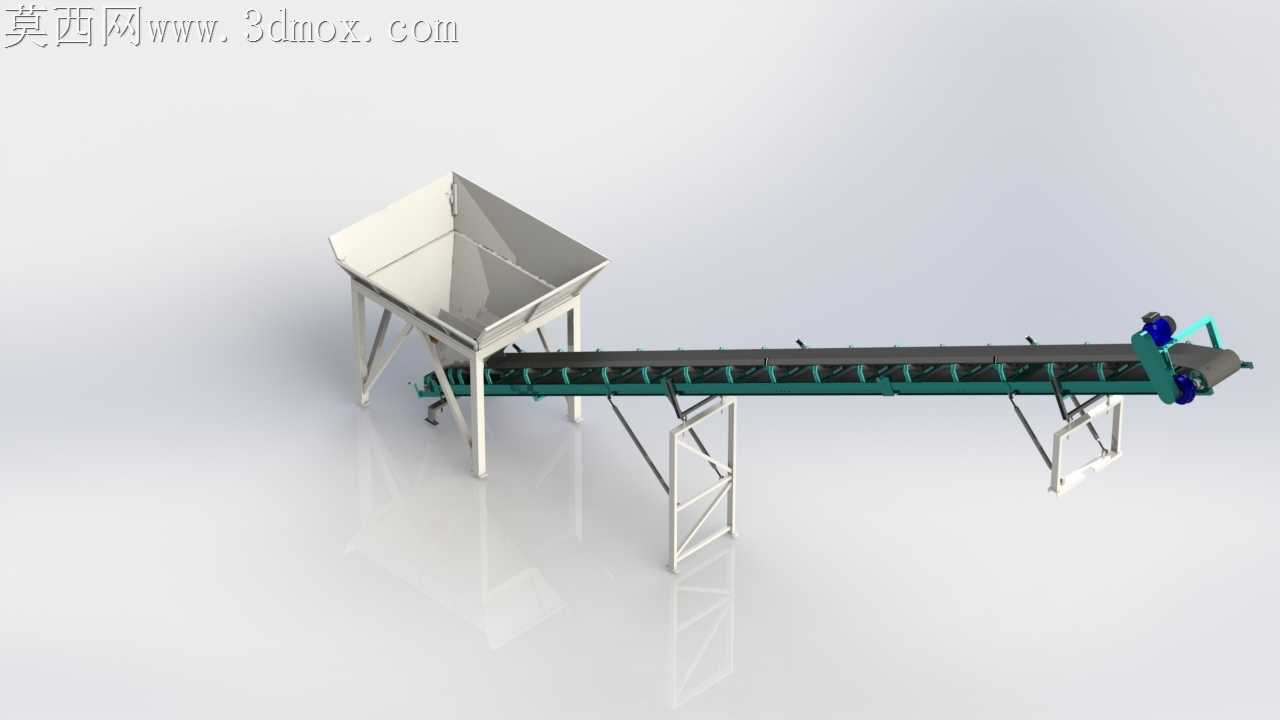

这款带预紧器的惯性传送带，主要面向散状颗粒、小块状物料的中短距离输送场景，常见于粮食加工、建材散料转运、矿山细碎物料输送、轻工生产流水线的物料接驳环节，可承接上游料仓卸料后的物料匀速输送任务，也可适配分拣工序的物料匀速给料需求，能在有一定安装倾角的工况下稳定作业，避免物料反向滑落。设备整体采用进料端高位料斗加倾斜输送段的布局，进料端的方锥形料斗采用大敞口收料设计，可适配人工倒料、上游设备落料等多种进料方式，料斗下方的支撑腿采用方管焊接桁架结构，保证进料端承重稳定性，避免满载时料斗出现形变偏移。输送段的机架采用分段式型材焊接结构，侧边预留的张紧调节安装位可配合预紧器实现皮带张力的动态调整，预紧器布置在输送段的出料端附近，可根据皮带运行中的磨损、拉伸情况实时调整张紧力，避免皮带打滑、跑偏问题，相比普通无预紧的传送带，能减少30%以上的皮带跑偏调试频次，延长皮带使用寿命。输送面采用平行托辊组支撑，托辊间距经过载荷计算排布，可承载每米50公斤以内的散料载荷，输送倾角控制在18度以内，适配大多数散料的自然休止角要求，不会出现物料下滑撒漏的情况。出料端设置了挡料导向结构，可让物料准确落入下游接料设备，避免落料偏斜造成的物料撒漏。安装边界方面，设备整体长度可根据现场工况适配3到12米的常规输送距离，进料端料斗的安装高度可根据上游出料口高度调整支撑腿长度，输送段的倾斜角度可在0到20度范围内调节，机架底部预留的地脚安装孔可直接与地面预埋螺栓固定，也可搭配移动脚轮实现工位间的灵活转场。设计过程中重点考虑了散料输送的撒漏防控、皮带运行稳定性、后期维护便捷性三个核心维度，所有易损的托辊、预紧调节部件都采用快拆式安装结构，无需整体拆解机架即可完成易损件更换，料斗内壁可根据输送物料的磨损特性加装耐磨衬板，输送高磨蚀性物料时也能保证较长的使用寿命。设备运行时依靠惯性力配合皮带摩擦力带动物料向前输送，相比普通平皮带输送机，在倾斜输送工况下的物料输送稳定性更强，不会出现物料堆积、打滑停滞的问题，可适配连续24小时的不间断生产作业需求。
