台式厚度检测重复测量装置结构设计

在精密零部件加工、薄膜卷材生产、五金冲压件质检等场景中，厚度尺寸的一致性检测是批量生产环节不可或缺的工序，传统手持百分表测量需要操作人员反复调整测头位置、手动施压，不仅检测效率低，还容易因为施压力度不均、测头偏移产生测量误差，无法满足批量件快速重复检测的需求。这款台式厚度检测装置的设计初衷，就是解决批量检测过程中操作繁琐、测量一致性差的问题，通过一体化的机架结构将百分表固定在预设位置，配合可快速开合的夹持定位结构，让操作人员只需单次放置工件、扳动锁紧件即可完成读数，大幅降低重复测量的操作强度。

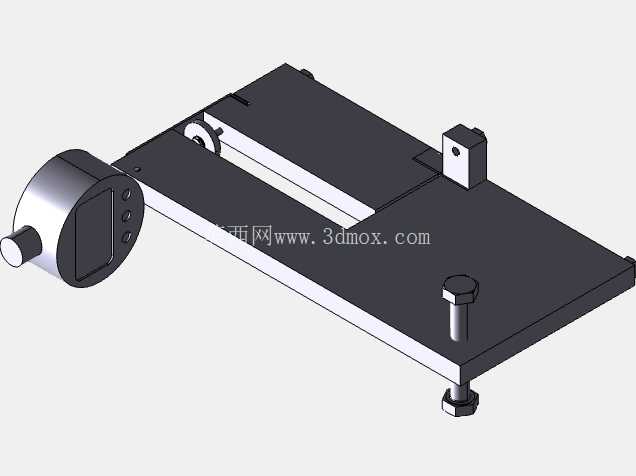

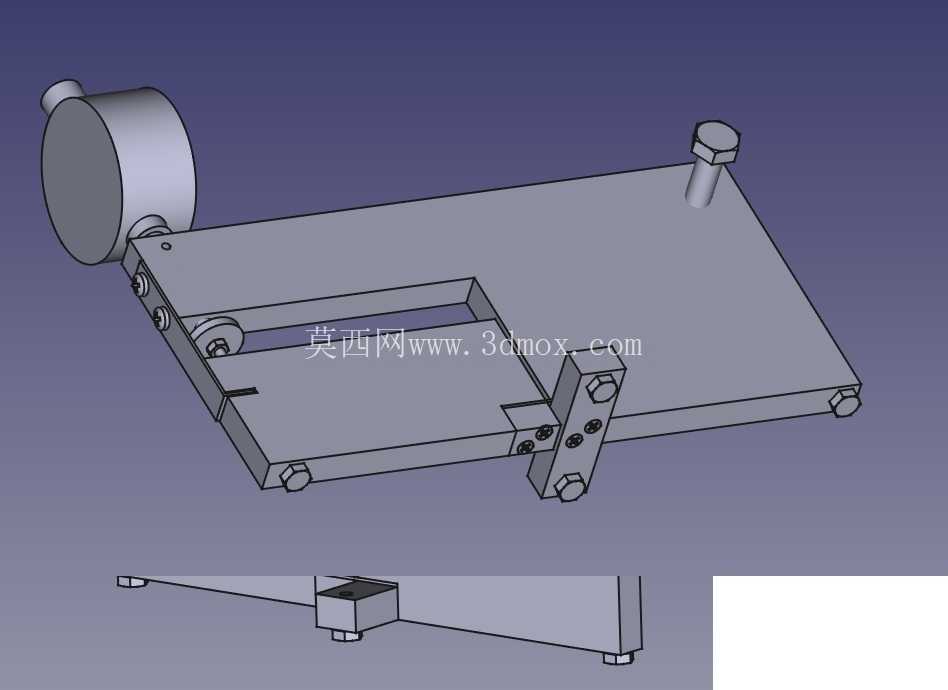

装置主体采用10x20x1cm规格的ST37钢板作为机架基材，这种低碳结构钢具备良好的焊接性能与结构刚性，加工后不易产生形变，能够长期维持测量基准的稳定性。机架整体采用C型开口结构，开口区域预留了足够的工件放置空间，可适配一定厚度范围内的片状、板状工件检测需求，底部设置的两个定位凸台作为安装基准面，可直接固定在质检工作台面上，避免检测过程中机架移位影响测量精度。

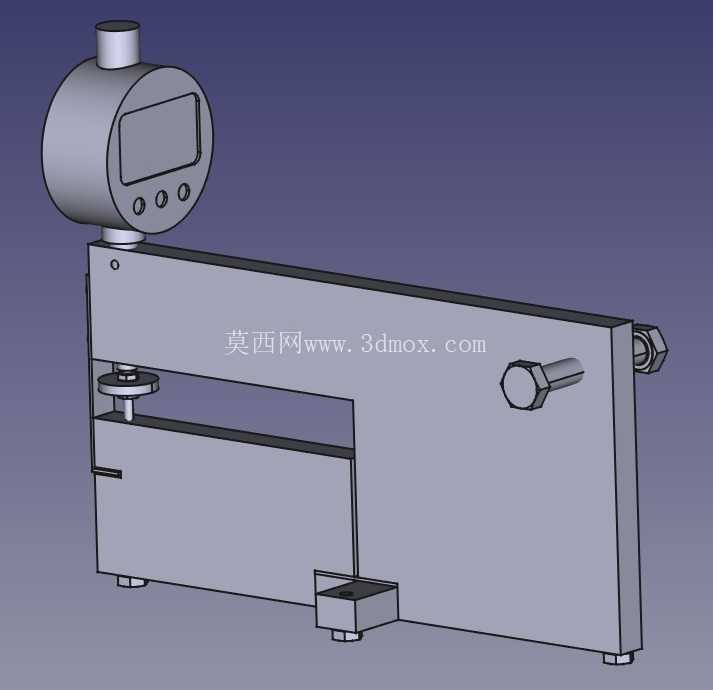

百分表的安装位设置在机架上部的悬臂端，安装孔与下方的测量砧座保持严格的同轴度设计，测头垂直指向下方的支撑平台，确保测量力始终沿垂直于工件表面的方向施加，避免侧向分力带来的测量误差。测量砧座采用硬质合金材质镶嵌，表面经过精磨处理，平面度控制在微米级，长期使用不易产生磨损凹痕，维持基准面的精度稳定性。

侧面设置的快锁手柄采用偏心轮锁紧结构，扳动手柄时可带动上部的悬臂产生微量的弹性形变，将测头抬起一定高度，方便工件取放，松开手柄后悬臂依靠自身弹性复位，测头以恒定的压力压合在工件表面，不需要操作人员反复调整表架高度，每次测量的施压状态保持一致，从结构上消除了人为操作带来的力度差异。机架下部的挡边结构可作为工件定位基准，检测时只需将工件靠紧挡边推入测量区域，即可保证每次测量的点位一致，特别适合同一批次工件的同一位置厚度重复检测，大幅提升批量检测的效率。

在结构细节设计上，机架的所有棱角都做了倒钝处理，避免操作过程中划伤操作人员手部，百分表的安装孔采用开槽锁紧结构，可适配不同夹持直径的百分表、千分表，用户可根据检测精度需求更换不同量程、不同精度的测量表头，拓展装置的适用范围。底部的支撑脚采用可调式设计，可通过调整脚座高度将机架测量面调整至水平状态，抵消工作台面不平整带来的基准偏差。装置整体没有复杂的传动结构，依靠板材自身的弹性实现测头的抬升与复位，结构简单可靠，日常维护只需定期清洁测量砧座与测头表面、在锁紧转轴处添加少量润滑脂即可长期稳定使用，非常适合生产车间一线质检工位使用，可覆盖五金冲压片、塑料薄膜、纸张、皮革、金属箔片等多种片状材料的厚度快速检测场景，相比传统手持测量方式，重复测量的效率可提升三倍以上，同时测量数据的离散度可降低60%左右，有效减少人为因素带来的误判。
