手表游丝式微卡托测量表头结构设计

项目分类:量具 发布时间:2026-07-14 ID:1199103
  • 手表游丝式微卡托测量表头结构设计
  • 手表游丝式微卡托测量表头结构设计
  • 手表游丝式微卡托测量表头结构设计
  • 手表游丝式微卡托测量表头结构设计
  • 手表游丝式微卡托测量表头结构设计
  • 手表游丝式微卡托测量表头结构设计

这款微卡托属于精密比较测量类的表头装置,核心依托手表游丝的弹性特性实现微小位移的放大指示,在精密零部件尺寸检测、形位公差比对场景中有着明确的应用定位,常见于车间现场的小尺寸工件快速抽检、工装夹具装夹定位的微位移校验,以及精密装配环节的过盈量、配合间隙的快速判定场景。不同于常规杠杆百分表的齿轮传动放大结构,该装置采用游丝作为核心弹性敏感元件,避免了齿轮传动间隙带来的回程误差,在小量程范围内的测量重复性表现更优,适合微米级的微小尺寸偏差比对作业。

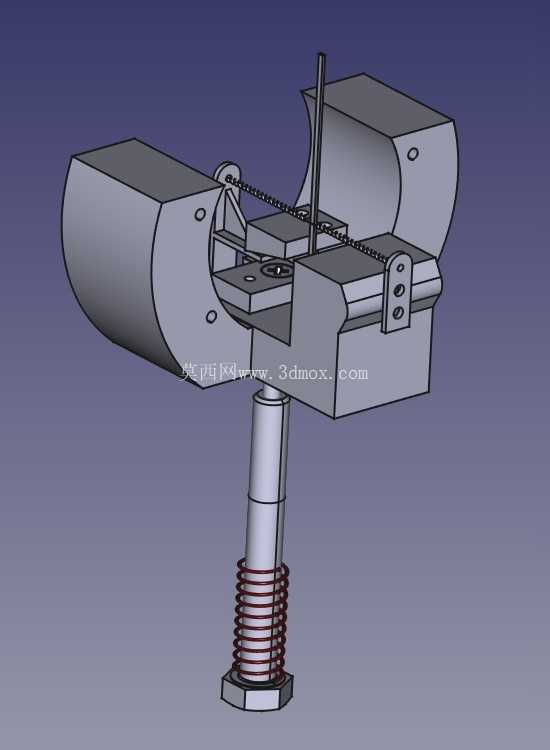

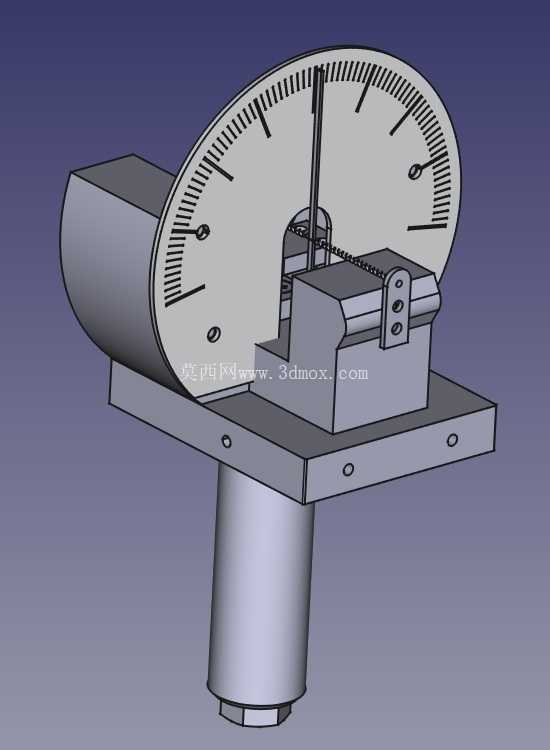

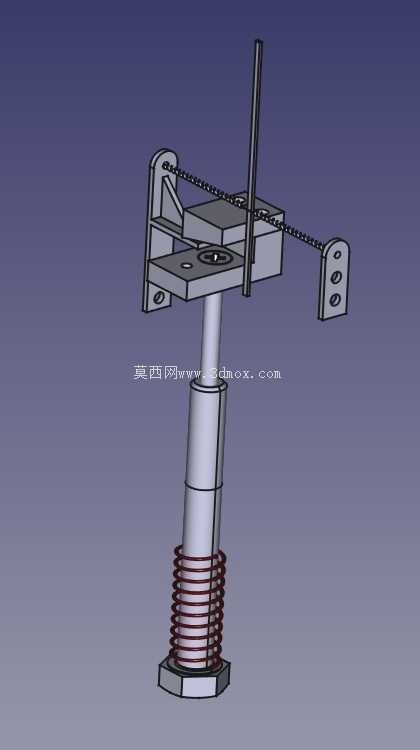

从结构设计逻辑来看,整个装置的布局围绕游丝的受力形变路径展开:下部的圆柱形测杆作为位移输入部件,直接接触被测工件表面,测杆的轴向直线度通过下部的导向套约束,避免侧向力导致的测量偏差;测杆上端的传动块直接与游丝组件的受力端连接,将测杆的直线位移转化为游丝的弹性扭转形变,游丝的另一端固定在表体的基座上,扭转形变带动同轴安装的指针做圆周转动,配合表盘上的刻度线实现位移量的直观读数。表体上部的半圆形护圈一方面作为表盘的防护结构,避免测量过程中磕碰损伤指针与刻度面,另一方面也对游丝组件的上部空间形成封闭防护,减少车间环境中的粉尘、切削液落入传动结构造成的卡滞问题。

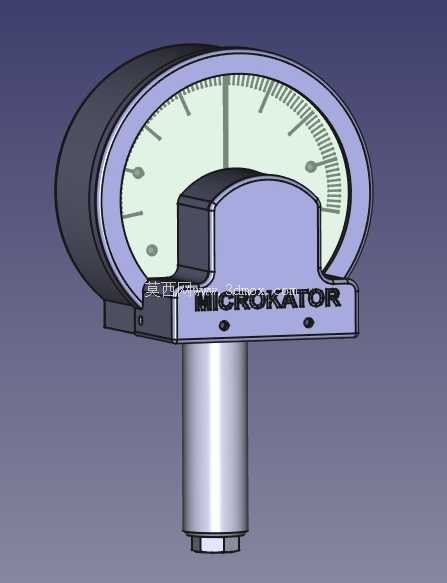

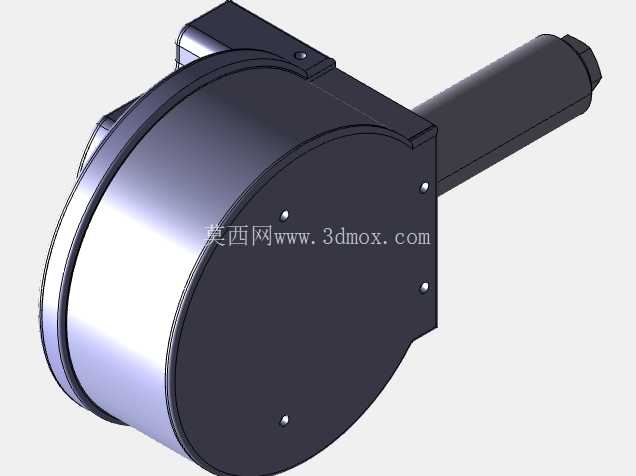

外形与安装边界方面,整个表头的主体轮廓为上部半圆形、下部矩形的组合结构,下部测杆为标准圆柱形安装柄,可适配常规百分表的表架安装孔位,无需额外定制装夹工装即可直接替换现有测量工位上的常规百分表,安装时测杆的伸出长度可根据被测工件的高度差灵活调整,只要保证测杆在全量程范围内不与基座发生硬限位碰撞即可。表盘的刻度采用均匀圆周排布,量程覆盖常规精密比对测量的常用区间,指针的转动阻尼完全由游丝的预紧力控制,没有额外的阻尼油结构,在低温、高油污的车间环境下不会出现阻尼变化导致的指针响应滞后问题。

实际使用过程中,该装置的测头测量力完全由游丝的预紧力矩决定,相比弹簧加载的常规百分表,测量力更小且波动范围更窄,测量薄壁件、软质金属工件时不会因为测量力过大造成工件表面压痕或弹性变形带来的测量误差。结构上没有复杂的多级齿轮传动副,零件总数更少,日常维护仅需要定期清洁测杆导向面即可,不需要对传动齿轮进行润滑保养,适合在多粉尘、多切削液的机加工现场长期使用。设计时特意将游丝组件布置在表体中部的封闭腔体内,只有指针轴伸出腔体连接指针,最大限度降低了外界环境对核心弹性元件的干扰,即使在有轻微振动的磨床、车床旁使用,指针的抖动幅度也远小于同精度等级的齿轮传动式百分表。

从装配工艺角度来看,整个装置的零件除游丝、指针外,其余结构件均可采用常规机加工或3D打印方式制作,装配时仅需要调整游丝的预紧角度即可实现指针的零位校准,不需要选配精密齿轮副来控制传动间隙,制造成本更低,也适合作为精密测量装置DIY制作的参考结构,帮助从业者理解弹性放大式测量机构的工作原理。安装时需要注意测杆的轴线与被测表面保持垂直,倾斜安装会导致测杆的位移输入量与实际被测尺寸存在余弦误差,这一点与所有接触式位移测量表头的安装要求一致,只要按照常规百分表的安装规范操作即可获得可靠的测量结果。
