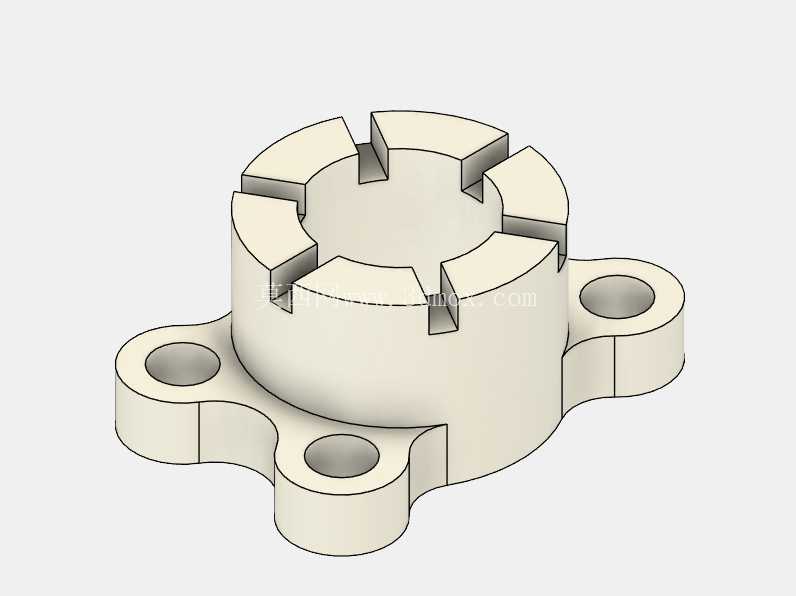

三耳带槽法兰式轴套连接基座

　　这类带三安装耳的开槽轴套基座，在轻工自动化输送线、小型包装设备的从动辊支撑端应用十分普遍，日常做设备改造时经常会碰到这类替代进口备件的建模需求。主体轴套部分的内孔是核心配合面，建模时要优先保证内孔的圆柱度公差，顶部均匀分布的六个径向开槽，是为了配合锁紧环使用——当轴穿入内孔后，收紧外置锁紧环时开槽部位会产生均匀的径向形变，抱紧穿过的光轴，相比顶丝固定的方式，不会在轴表面留下压痕，也能承受更高的周向扭矩，避免长期往复转动下出现轴与座的相对打滑。

　　三个沿圆周120度均匀分布的安装耳，是整个基座的受力承载结构，每个耳片上的通孔为光孔设计，适配内六角圆柱头螺钉穿过，将基座固定在设备的安装面板上；耳片与主体轴套的衔接位置做了等半径的圆弧过渡，建模时特意把过渡圆角的半径设置为壁厚的1.2倍，避免冲压或机加工过程中出现应力集中导致的开裂，同时也能减少安装时的锐角磕碰风险。从安装边界来看，三个安装耳的外圆轮廓形成的外接圆直径，决定了基座在设备面板上需要预留的最小安装空间，耳片上的安装孔中心到主体轴套轴线的距离，要和设备面板上预先加工的螺纹孔位置严格对应，否则会出现安装错位无法锁紧的问题；轴套部分的轴向高度，要匹配被支撑轴的悬臂长度，保证轴插入后有足够的配合长度，不会因为悬臂过长出现运转时的径向跳动。

　　建模过程中，主体结构采用旋转特征生成基础轮廓，再通过拉伸切除做出顶部的开槽和安装耳的光孔，最后对所有锐边做0.5mm的倒角处理，既符合机加工的工艺要求，也能去除毛刺避免安装时划伤操作人员。这类基座的材质通常选用6061铝合金做阳极氧化处理，重量轻且防锈性能好，适合食品包装、医药输送这类对卫生要求较高的场景，也可以根据负载需求更换为304不锈钢材质，用于有腐蚀性介质的生产环境。

　　实际选型替换时，除了关注内孔直径和安装孔的孔位尺寸，还要注意顶部开槽的宽度，槽宽过大会导致锁紧时形变量不足无法抱紧轴，槽宽过小则容易在锁紧时出现槽根部位的开裂，建模时槽的径向深度一般设置为轴套壁厚的三分之二，既能保证足够的锁紧形变空间，也不会削弱轴套本身的结构强度。三个安装耳的厚度和主体轴套的壁厚保持一致，保证整体结构的刚性均匀，不会在受力时出现单个耳片断裂的情况；安装耳的底面和轴套的底面设计为同一平面，保证安装时整个基座能完全贴合设备面板，不会出现倾斜导致轴的同轴度偏差。
