在各类工业传动系统的轴系布局中,两轴间存在安装偏差、工作中出现相对位移是极为常见的工况,这类偏差如果得不到有效补偿,会直接导致轴系附加载荷激增、轴承磨损加快、传动效率骤降,严重时甚至会出现轴件断裂、传动失效的故障。不同于刚性法兰联轴器完全依赖安装精度保证同轴度、仅能传递扭矩无法补偿任何偏差的特性,也不同于柔性法兰联轴器仅能依靠弹性元件形变补偿极小范围角向、径向偏差的局限,十字轴式万向联轴器可以在两轴轴线存在较大夹角的工况下稳定传递旋转扭矩,这一特性让它在跨距较大、轴系布局存在空间转角、工作中部件会出现相对摆动的传动场景中得到了极为广泛的应用。
从实际应用场景来看,这类万向节结构常见于汽车转向传动系统,用来连接转向器输出轴与转向节摇臂,适配车轮跳动、转向动作带来的轴系角度变化;在冶金设备的轧机传动端,万向节用来连接减速机输出轴与轧辊轴,补偿轧辊辊缝调整、机架形变带来的轴系偏移;在农用机械、工程机械的分动箱传动链路中,万向节可以适配车架形变、作业震动带来的轴系位置变化,保证动力传递的连续性;甚至在部分轻工自动化设备的多工位转台传动、摆动机构动力输入环节,小规格的万向节也常被用来解决空间受限情况下的非同轴动力传递问题。

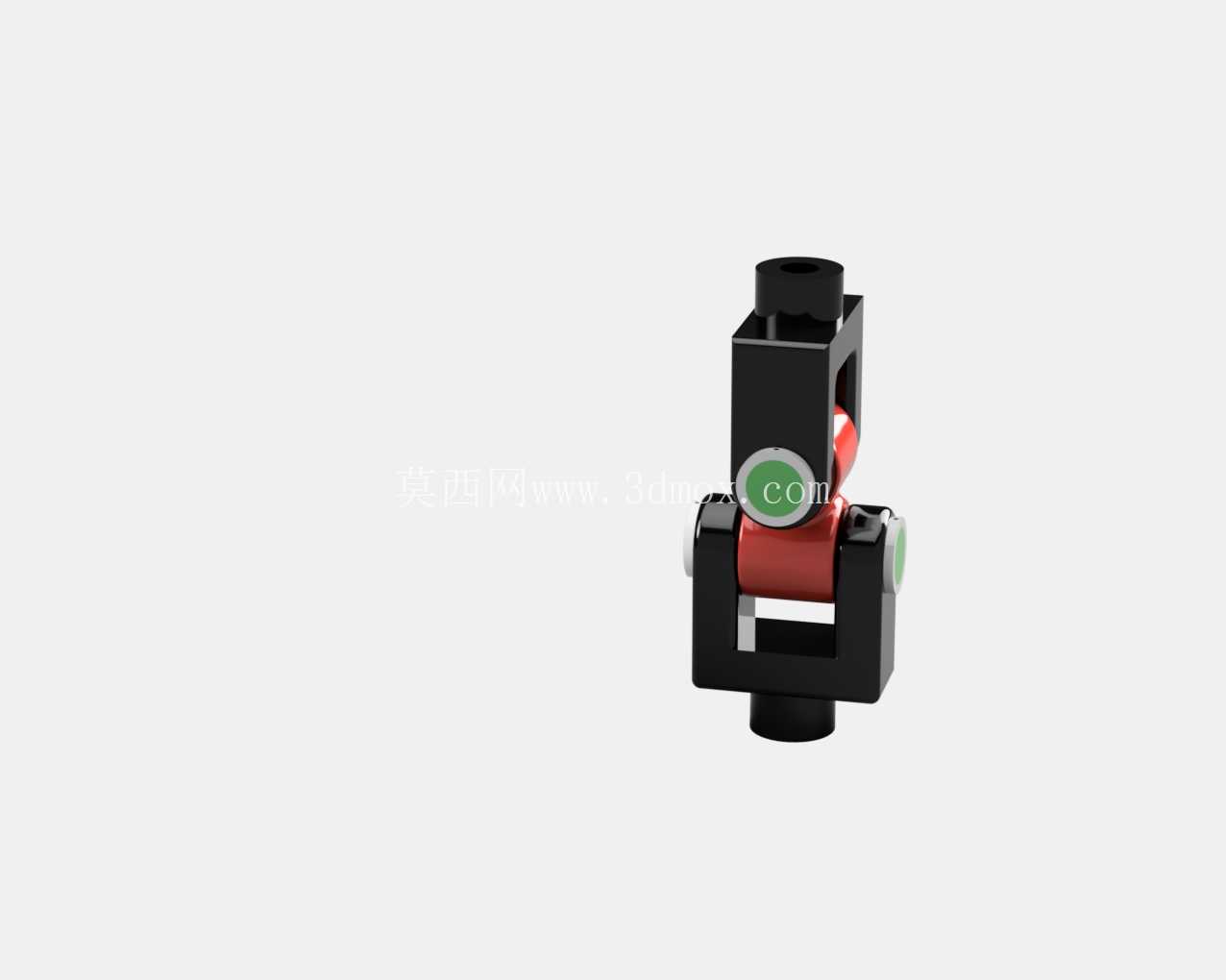

这个万向节的结构设计采用了最经典的十字轴式双铰点布局,整体由两个叉形接头、一个十字传动销、配套的轴套与限位结构组成。两个叉形接头分别对应主动端与从动端的安装接口,端部的圆柱轴孔用来与待连接的轴件配合,可根据安装需求选择键连接、顶丝固定或是法兰对接的形式;十字轴的四个轴颈分别嵌入两个叉形接头的对应轴孔内,每个铰接位置都预留了合理的转动间隙,保证叉形接头可以绕十字轴的对应轴颈自由摆动,两个铰接轴线呈空间90度垂直分布,以此实现两个连接轴之间最大可达35-45度的角向补偿能力。设计过程中需要重点关注十字轴轴颈与叉形接头轴孔的配合公差,间隙过大会导致传动回程差增大、传动精度下降,间隙过小则会出现转动卡滞、铰接部位磨损加快的问题;同时要保证两个叉形接头的叉口对称度,避免装配后出现十字轴偏斜、传动过程中出现附加弯矩的情况。
从安装边界来看,这类万向节的外形尺寸完全由所传递的额定扭矩决定,本次设计的小规格万向节整体轴向长度控制在适配20mm直径轴件的范围内,最大回转直径不超过45mm,安装时需要保证主动端与从动端的轴头插入叉形接头轴孔的深度不小于轴径的1.2倍,避免传动过程中出现轴头脱出的问题;铰接部位的摆动空间需要提前预留,当两轴夹角达到最大设计值时,叉形接头的外缘不能与周边的机架、护罩等部件发生运动干涉。需要注意的是,单十字轴万向节在传递扭矩时存在瞬时转速波动的特性,即主动轴匀速转动时,从动轴会出现周期性的转速变化,夹角越大转速波动越明显,因此在高精度、大扭矩、连续运转的传动场景中,通常会采用双万向节串联的布置形式,通过合理调整中间轴的相位与夹角,抵消两端的转速波动,保证从动端的输出转速稳定。
在建模过程中,所有铰接位置的配合面都做了简化的装配间隙处理,没有加入过于复杂的密封、润滑结构,重点还原万向节的核心传动逻辑与运动关系,方便结构设计人员快速理解其工作原理,也可以直接导入到设备整体装配中做运动干涉检查、传动链路布局验证。不同于等速万向节复杂的钢球保持架结构,这种十字轴式万向节结构简单、维护方便、承载能力强,对工况的适应性更好,即使在多粉尘、有一定冲击载荷的作业环境中,只要做好定期的润滑维护,就能实现很长的使用寿命。在选型适配时,除了要核算额定扭矩是否满足传动需求,还要重点核对最大工作夹角是否在万向节的允许范围内,避免超角度使用导致铰接部位载荷激增、提前失效;同时要根据轴系的转速选择合适的配合精度,高转速工况下需要对十字轴轴颈做淬火处理提升表面硬度,降低磨损速率,低转速重载工况则可以适当加大铰接间隙,提升抗冲击能力。
