MM12低扭矩3V微型直流电机结构设计

在小型消费电子、便携教具、微型传动模组这类对安装空间、供电电压有严格限制的场景里，小规格低压直流电机一直是核心驱动部件的首选，这类应用往往不需要大扭矩输出，反而对启动电压、运转平稳性、安装适配性有更高要求，本次呈现的MM12规格低扭矩3V直流电机，就是针对这类轻量化驱动需求完成的结构设计。从实际选型适配的角度看，这类电机常被用在小型桌面教具的传动结构、迷你风扇驱动、简易电子玩具的动力输出、小型自动翻盖机构的动力源上，这类场景的共性是供电来自干电池或者小型锂电池组，供电电压区间窄，负载阻力小，不需要电机输出大扭矩，反而要求电机在低电压下就能顺利启动，运转时噪音低，自身发热控制在合理范围，不会因为长时间小负载运转出现过热退磁的问题。

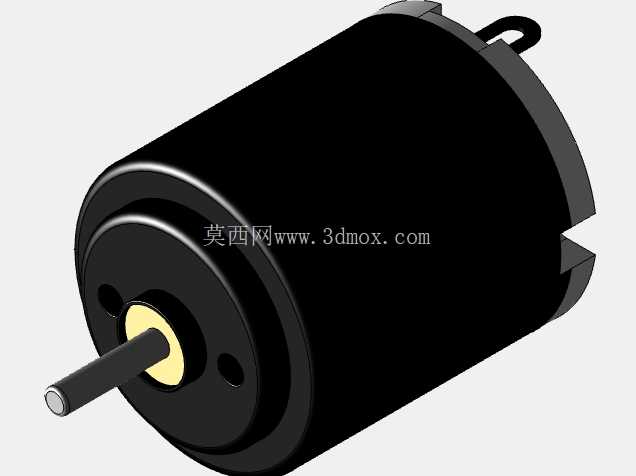

设计这款电机的时候，首先是从安装边界倒推整体尺寸的，整机采用圆柱式壳体结构，主体直径控制在21mm，不含输出轴的主体长度为25mm，这个尺寸刚好能嵌入多数小型电子设备的预留安装仓，不会和周边的电路板、结构筋位产生干涉。输出轴采用2mm直径的金属光轴，轴伸长度8.1mm，这个轴径尺寸是小型传动结构里的通用规格，可以直接适配标准的2mm孔径塑料齿轮、同步带轮，不需要额外做轴径转换，降低配套结构的设计成本。轴根部设计有绝缘衬套，既可以避免输出轴和端盖直接摩擦产生金属碎屑，也能起到一定的隔磁作用，减少轴部的磁泄漏，提升电机运转的稳定性。壳体尾部设计有一体式的安装挂耳，挂耳上预留标准安装孔位，可以直接通过M3规格螺栓完成固定，不需要额外设计电机抱箍或者安装支架，两个安装孔的中心距经过反复校核，刚好匹配行业内同规格电机的通用安装尺寸，方便用户在旧设备维修替换时直接对位安装，不用重新打孔调整结构。

从功能特性上看，这款电机的额定工作电压覆盖1.5V到3.0V区间，在3V额定电压下典型转速可以达到11500转每分，这个转速区间刚好匹配小型直驱负载的需求，如果需要更低的输出转速，也可以在输出端搭配小型行星减速箱使用，电机轴的输出力矩足够带动一级或者二级减速齿轮组，不会出现堵转烧机的问题。额定负载下的典型工作电流为1.05A，这个电流参数对小型电池供电设备非常友好，不会因为瞬时电流过大拉低供电电压，导致设备上其他电子元件出现复位、工作异常的问题。电机内部采用常规的有刷直流结构，碳刷和换向器的匹配经过优化，在小负载连续运转的工况下，磨损量控制在较低水平，能满足消费类电子的使用寿命要求。端盖上设计有两个对称的定位孔，既可以作为生产装配时的定位基准，也能在需要径向固定的时候穿入定位销，避免电机在长期运转过程中出现壳体跟转的问题。

建模过程中，对电机的各个配合面都做了公差预留，壳体和前后端盖的配合采用小间隙过盈配合，既保证装配后的同轴度，也不会因为过盈量太大导致装配时壳体变形。输出轴和轴承的配合采用基孔制间隙配合，保证轴在高速运转时不会出现卡滞，同时径向跳动量控制在0.02mm以内，避免输出轴带动负载时出现偏心抖动的问题。尾部的接线端预留了标准的焊盘位置，用户可以根据自己的布线需求直接焊接导线，不需要额外打磨或者加工接线位。整个电机的外表面没有尖锐的棱角，所有边角都做了小圆弧过渡，既可以避免装配时划伤操作人员的手，也能减少应力集中，提升壳体的结构强度，在受到轻微外力冲击的时候不会出现壳体开裂的问题。对于做小型设备结构设计的工程师来说，这个模型可以直接导入装配体中做干涉检查，提前验证安装位的尺寸是否匹配，不需要自己从零开始测绘建模，能大幅缩短前期方案设计的周期，在选型阶段就能直观看到电机和周边结构的匹配情况，避免后期打样时出现尺寸不兼容的问题。
