MM18中扭矩3V微型直流电机结构设计

在小型消费电子、便携实验装置、微型传动模组的设计选型中，小尺寸低压直流电机是核心动力输出部件，这类部件的三维结构建模精度，直接影响后续装配干涉检查、安装位预留、传动配合公差设定的准确性。这款MM18规格的中扭矩低压直流电机，适配1.5V至4.5V的低压直流供电场景，针对小空间内的动力输出需求做了结构优化，区别于大扭矩高电压的工业级电机，它的设计重心偏向紧凑化、低功耗、安装便捷性，能满足多数便携小型设备的动力需求。

从实际应用场景来看，这类微型直流电机常被用在小型手持实验装置、学生科创项目的传动模组、便携小型风扇、精密小型阀门驱动、微型玩具传动结构、低负载直线滑台驱动等场景，这些场景普遍存在安装空间局促、供电功率有限、负载扭矩需求适中的特点，不需要大功率电机的冗余性能，反而对电机的外径尺寸、轴伸长度、安装固定方式有严格的边界要求。在做这类设备的结构设计时，如果没有精准的电机三维模型，很容易出现安装位预留过大浪费空间、或者预留尺寸不足导致装配干涉、轴伸长度和传动轮不匹配导致传动卡顿等问题，直接拖慢项目迭代进度。

从产品功能特性来看，这款电机属于中扭矩规格的低压直流电机，在额定工作区间内可以输出适配小负载传动的扭矩，2mm的输出轴径适配多数小型同步带轮、齿轮、偏心轮的安装孔径，不需要额外做轴套转接就能直接搭配常规微型传动件使用。典型工作转速下的输出特性平稳，在额定供电区间内电流波动可控，不会因为瞬时电流过大对前端低压驱动电路造成冲击，适合搭配简单的MOS管驱动电路或者小型电机驱动板实现调速、正反转控制。电机本体采用圆柱形外壳结构，金属端盖的设计既可以保证内部磁路的闭合效率，也能提升外壳的结构强度，在日常装配、使用过程中不容易因为轻微磕碰导致外壳变形，卡滞内部转子。

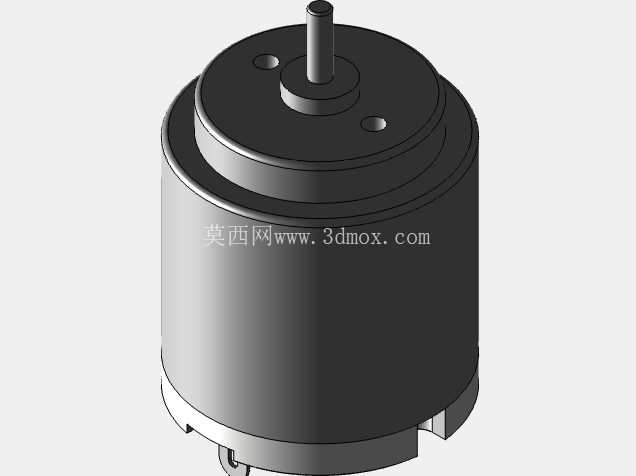

从设计思路层面拆解这款电机的三维结构，建模过程中优先保证了安装边界的尺寸精度：电机主体直径控制在24mm，本体长度27mm，这个尺寸刚好适配多数小型设备的圆柱形安装仓设计，不需要额外做异形避让结构。输出轴从端盖中心伸出，轴伸长度8.6mm，这个长度刚好满足常规微型传动件的轴向固定需求，搭配M3规格的安装螺栓孔位，两个螺栓孔对称分布在端盖面上，孔位间距适配标准的微型电机安装支架，不需要单独定制安装件就能实现快速固定。端盖上的两个定位小孔，既可以作为装配时的工艺定位孔，也能在需要高精度同轴度的场景下搭配定位销使用，避免电机工作过程中因为振动出现移位。建模时对电机尾部的出线位、端盖和壳体的配合止口都做了细节还原，在做整机装配检查时，可以直接验证出线位是否会和周边结构件产生干涉，止口位置是否和安装仓的限位台阶匹配，提前排除装配阶段可能出现的问题。

在实际选型和建模复用过程中，结构工程师可以直接基于这个模型做安装位的适配设计：比如在设计小型传动模组时，可以直接以电机的安装孔位为基准设计电机固定座，以输出轴的中心高为基准设计传动齿轮的中心距，不需要反复核对二维图纸的尺寸，减少尺寸换算带来的误差。针对需要做密封设计的场景，也可以基于电机外壳的圆柱面尺寸设计密封套的配合公差，保证密封结构的压缩量处于合理区间。需要注意的是，这类微型电机的输出轴径向承载能力有限，在做传动结构设计时要避免在轴伸端施加过大的径向载荷，尽量让传动件的受力靠近端盖位置，减少轴的弯曲变形，延长电机的使用寿命。另外在做安装仓设计时，要在电机尾部预留足够的出线空间，避免线材被挤压破损造成短路，同时要保证电机外壳和周边导电结构件之间留有足够的绝缘间隙，防止出现漏电短路的问题。

对于三维建模从业者来说，这类标准机电部件的模型还原，核心不在于内部复杂绕线结构的复刻，而在于外部安装边界、配合尺寸、接口位置的精准表达，毕竟在整机设计过程中，工程师需要的是可以用来做装配检查、干涉验证、安装位设计的外部参考模型，过度还原内部不可见结构反而会增加模型的文件体积，拖慢整机装配的运算效率。这款模型在建模时就做了合理的简化，保留了所有和装配相关的外部特征，省略了内部不参与装配的绕组、换向器等结构，既保证了装配设计的精度需求，也控制了模型的复杂度，适合在各类小型设备的结构设计中直接复用。
