参数化渐开线齿轮结构设计方案

在常规机械传动系统的设计迭代过程中，齿轮作为核心动力传递部件，其齿廓精度、参数适配性直接决定整套传动机构的运行平稳性、负载能力与服役寿命。这套参数化齿轮结构采用标准渐开线作为齿廓成型基准，区别于固定参数的定型齿轮模型，整个结构的尺寸逻辑完全绑定齿数、模数、压力角等核心设计参数，调整对应参数值时，齿顶圆、齿根圆、基圆、分度圆的尺寸会同步完成几何重算，齿廓曲线也会随基圆尺寸变化自动拟合生成，不需要设计人员逐点绘制渐开线轨迹，能大幅缩短不同传动比需求下的齿轮设计周期。

从实际应用场景来看，这类参数化齿轮结构可覆盖从小功率精密传动到大负载动力传输的多类工况：在小型自动化设备的进给机构中，可通过调整参数生成小模数、少齿数的齿轮，配合步进电机完成高精度位移传递，保证进给动作的定位精度，避免齿侧间隙过大带来的传动回差；在中型输送设备的动力端，可调整参数生成大模数、多齿数的齿轮，匹配减速电机的输出扭矩，满足长时间连续运转的负载需求，齿根部分的过渡圆弧设计可分散齿根啮合时的应力集中，降低重载工况下断齿的失效概率。

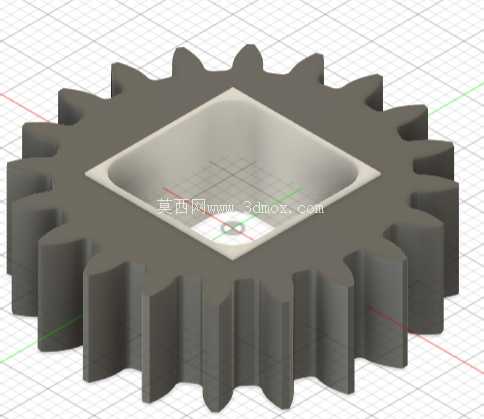

设计过程中，齿廓的渐开线生成逻辑完全遵循机械设计手册中的成型原理，以基圆作为渐开线的发生基准，保证齿面啮合时为纯滚动接触，减少滑动摩擦带来的齿面磨损，同时齿顶部分做了标准的修缘处理，避免齿轮啮合入齿时的刚性冲击，降低传动过程中的振动与噪音。齿轮中心的安装位采用方形通孔结构，区别于常规的圆孔键槽连接形式，方形孔与对应方形轴配合时，可传递更大的扭矩，不存在键连接的键槽应力薄弱点，安装时不需要额外加工键槽，也无需额外的轴向定位零件，靠方形配合面即可完成周向与轴向的定位，适合安装空间紧凑、需要快速拆装的传动场景。

从安装边界来看，齿轮的轴向厚度与齿顶圆直径保持合理的比例关系，当齿数在20到160齿区间调整时，轴向厚度会随模数变化同步匹配，保证轮齿的抗弯强度满足对应模数下的负载要求，不会出现齿宽过窄导致的轮齿折断，或是齿宽过宽带来的轴向尺寸浪费、装配干涉问题。齿轮的端面无额外的凸台、减重孔等冗余结构，安装时可直接贴紧传动机构的定位面，不需要预留额外的避让空间，适配多数常规齿轮安装的腔体尺寸。

在实际建模逻辑上，整个结构的参数关联做了完整的几何约束，不存在参数调整后出现特征失败、齿廓错位的问题，齿根与内孔的连接部分做了平滑过渡处理，避免热处理过程中因应力集中产生裂纹，同时齿面的几何精度满足常规铣削、滚齿加工的工艺要求，不需要额外做特殊工艺处理即可完成零件加工，加工完成后的齿轮可直接替换同参数的标准件使用，不需要二次修配。对于传动系统设计人员来说，这类参数化结构可直接导入不同的传动方案中，根据传动比、中心距的要求快速调整参数，不需要重复进行齿轮的几何绘制，能有效提升方案设计阶段的迭代效率，同时参数化生成的齿廓精度高于手动绘制的模型，后续做运动仿真、有限元受力分析时，计算结果也更贴近实际工况，减少设计阶段的误差。
