高精度参数化斜齿轮传动件三维结构

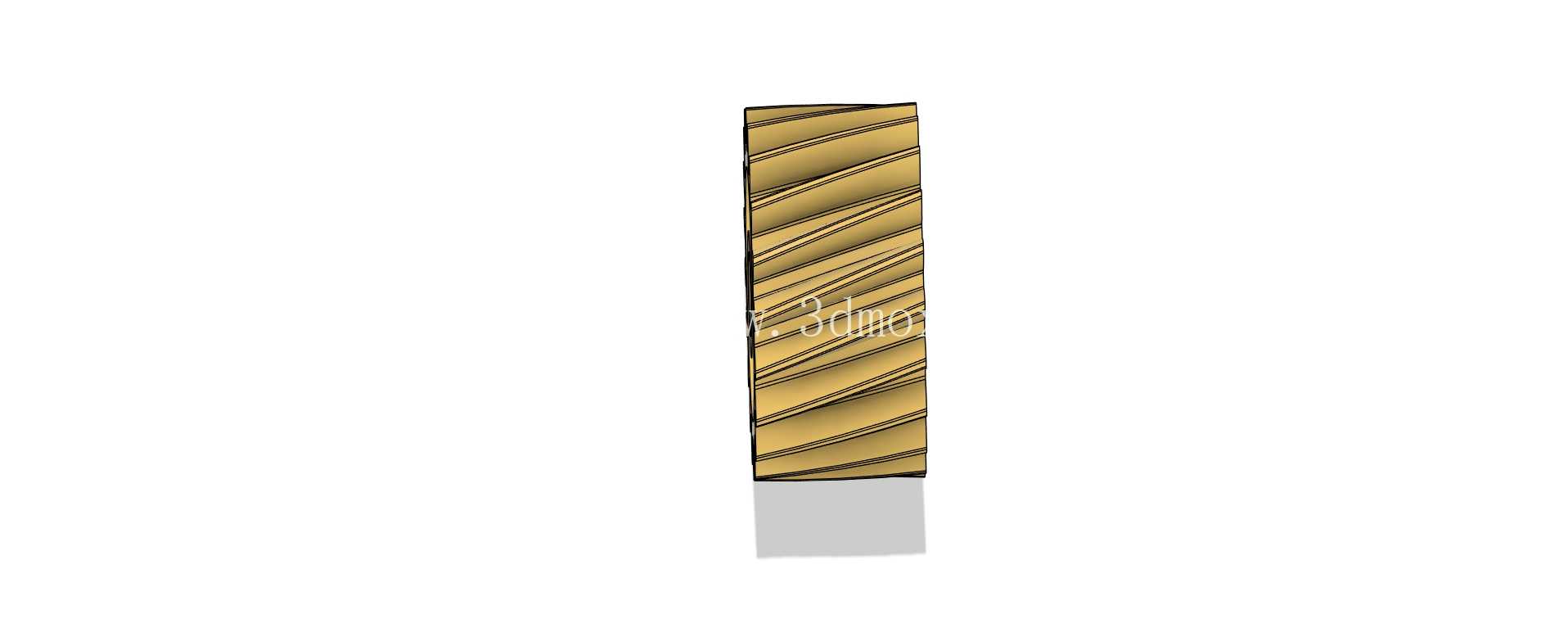

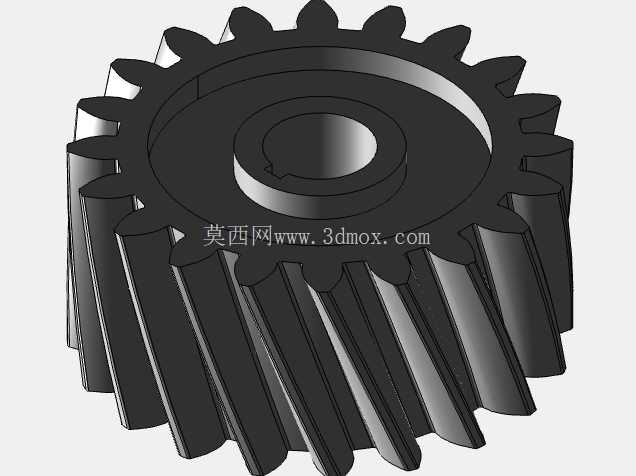

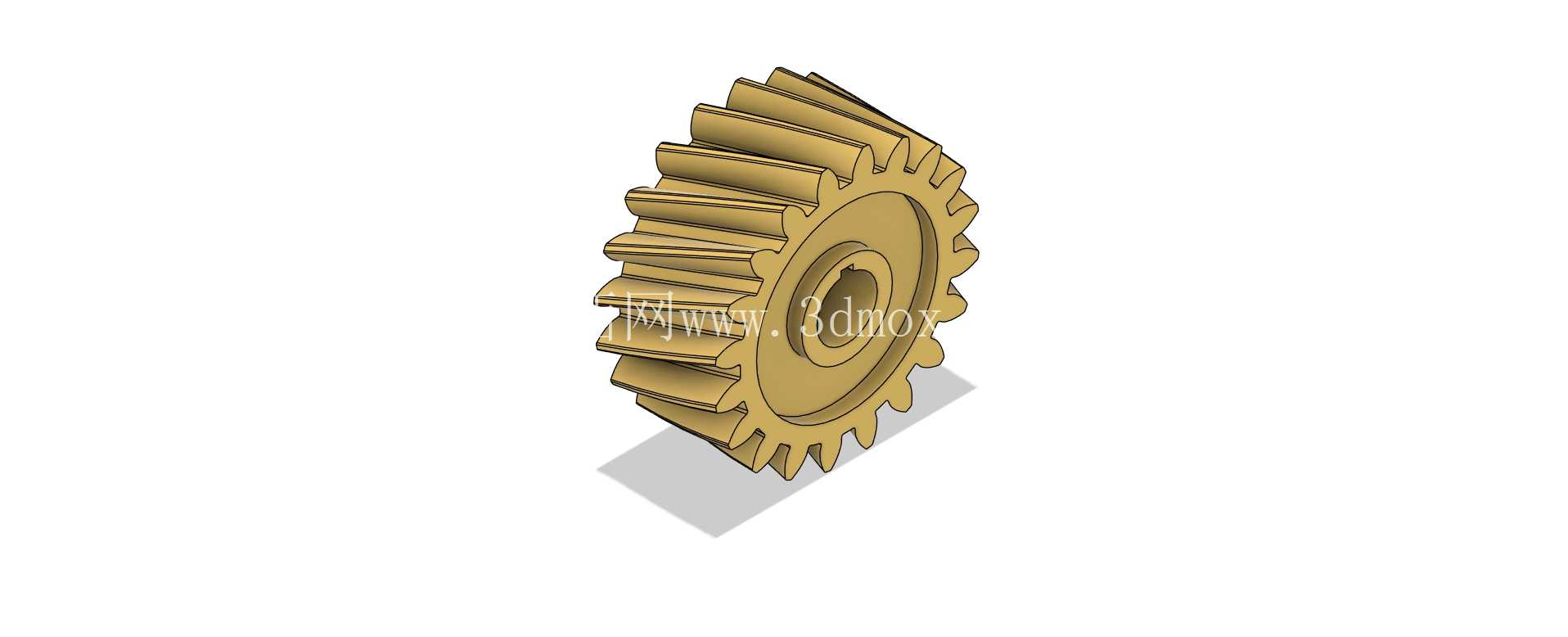

　　在各类需要平稳动力传输的机械传动场景中，斜齿轮始终是应用占比极高的核心传动零件，相比直齿圆柱齿轮，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入、逐步退出啮合状态，不会出现直齿轮啮合时的整齿冲击问题，因此传动平稳性更强、运行噪音更低，同时重合度更大，单齿承受的载荷更小，能有效提升齿轮的承载能力与使用寿命，广泛适配中高速、重载的传动工况。这款斜齿轮的设计围绕通用传动场景的安装适配需求展开，核心安装基准为中心的通孔结构，孔径尺寸匹配常规10毫米直径的传动输出轴，装配时可通过平键连接实现周向固定，避免传动过程中齿轮与轴出现相对转动，保证动力传输的同步性。

　　齿轮的齿部参数经过严谨的力学计算匹配，2模的模数设定兼顾了中小载荷传动场景下的齿根强度与结构紧凑性，20度的标准压力角符合通用传动零件的啮合规范，能保证与同参数配对齿轮啮合时的接触应力处于合理区间，减少齿面磨损与点蚀失效的概率。20齿的齿数设定在传动比匹配中属于常用的主动轮或中间轮齿数区间，既不会因齿数过少产生根切问题削弱齿根强度，也不会因齿数过多导致齿轮整体径向尺寸过大，占用过多的安装空间。20毫米的齿面宽度经过载荷校核，能保证足够的啮合接触面积，在额定载荷下齿面的比压处于材料许用应力范围内，同时不会因齿宽过大导致轮齿受载不均、出现偏磨问题。

　　20度的螺旋角是斜齿轮设计中的常用取值，这个角度下齿轮啮合时的轴向力处于可控范围，配套的轴承选型不需要额外加大轴向承载能力，就能平衡传动过程中产生的轴向分力，同时能保证足够的重合度，实现平稳传动的设计目标。从结构细节来看，齿轮的轮毂部分做了合理的厚度设计，既保证了与轴配合段的接触长度，避免装配后齿轮出现偏摆，也控制了整体的重量，减少传动过程中的转动惯量，提升传动系统的响应速度。轮齿部分的齿顶、齿根都做了标准的圆角过渡，避免应力集中导致的轮齿断裂失效，齿面的精度等级按照通用工业传动的要求设计，能满足大部分常规机械设备的传动精度需求，不需要额外做超高精度的磨齿加工就能适配多数工况。

　　在实际设备选型应用中，这类斜齿轮常被用在减速机的中间传动级、小型设备的动力输出端、自动化生产线的传动辊组驱动端，也可作为机床进给机构、包装设备传动系统、输送设备驱动单元的核心传动零件，配对使用时可实现平行轴之间的动力传递，也可通过调整螺旋角方向与配对齿轮配合，实现交错轴之间的动力传输，适配不同的设备内部空间布局需求。设计过程中需要重点关注轮齿的螺旋线方向与配对齿轮的匹配性，保证啮合时轮齿的接触线沿齿长方向均匀分布，避免出现局部接触应力过大的问题，同时中心孔的同轴度、齿圈的径向跳动公差都需要控制在合理范围内，避免装配后出现传动卡滞、噪音过大、磨损加快的问题。安装时需要保证齿轮与轴的同轴度，锁紧到位后需要盘动测试啮合间隙，保证齿侧间隙处于合理范围，既不会因间隙过大出现传动回差，也不会因间隙过小导致运行时卡滞、润滑脂无法进入啮合面造成干磨。日常运维中，这类闭式传动箱内的斜齿轮需要配合对应的润滑脂或润滑油使用，在啮合面形成油膜减少金属直接接触，能大幅延长齿轮的使用寿命，开式传动场景下则需要定期清理齿面附着的杂物，避免硬质颗粒进入啮合面造成齿面压痕、加速磨损。
