树莓派适配全局快门成像相机结构

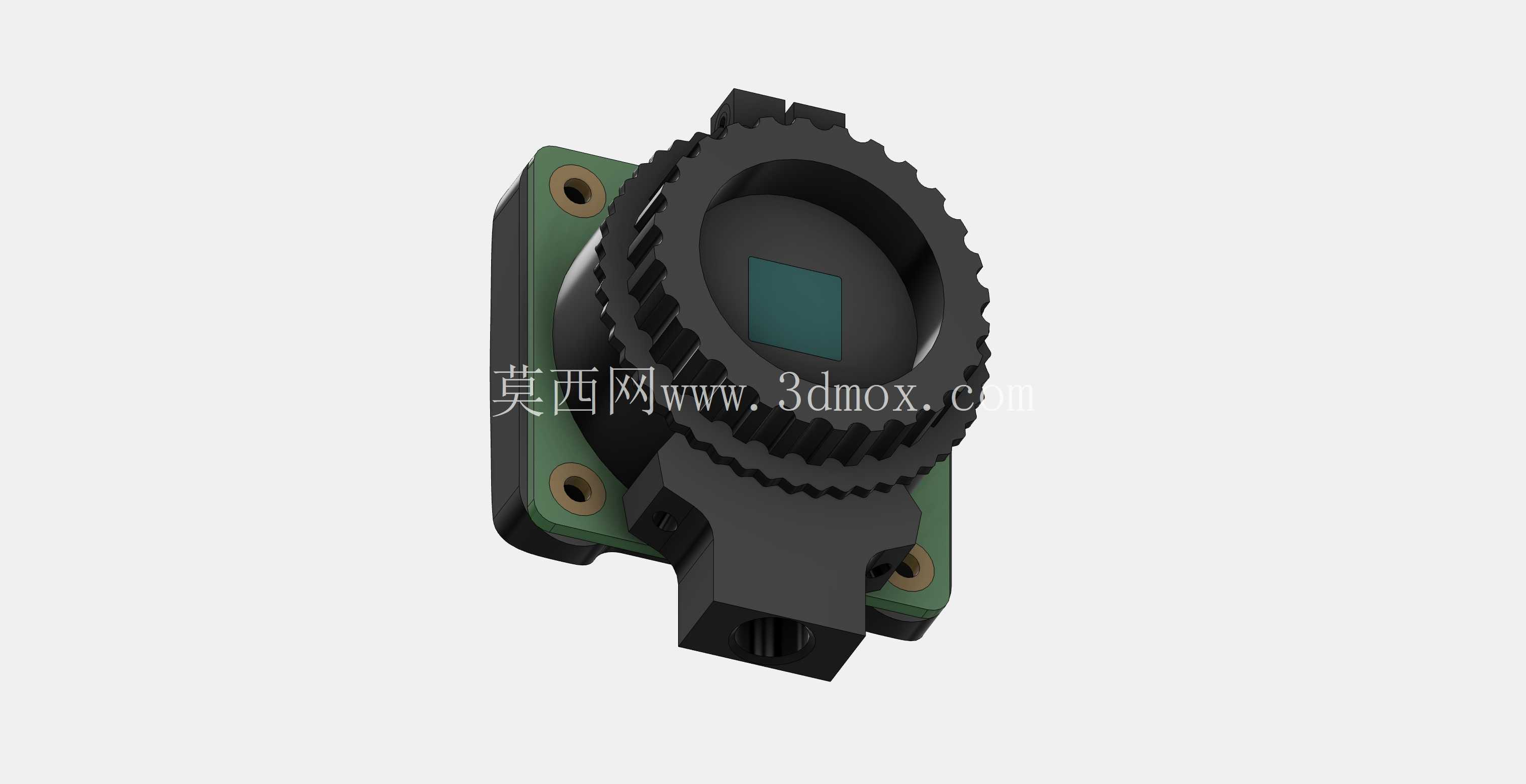

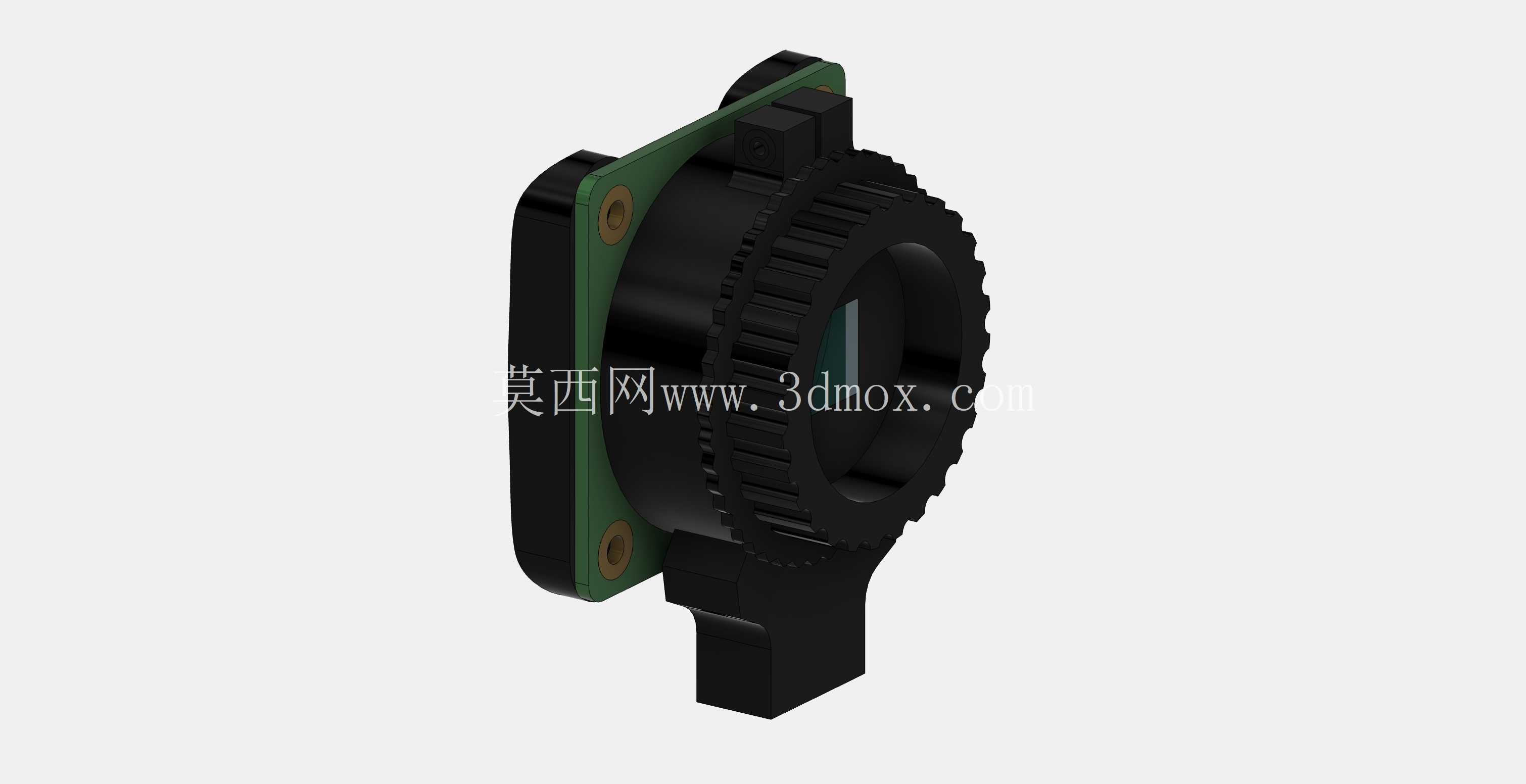

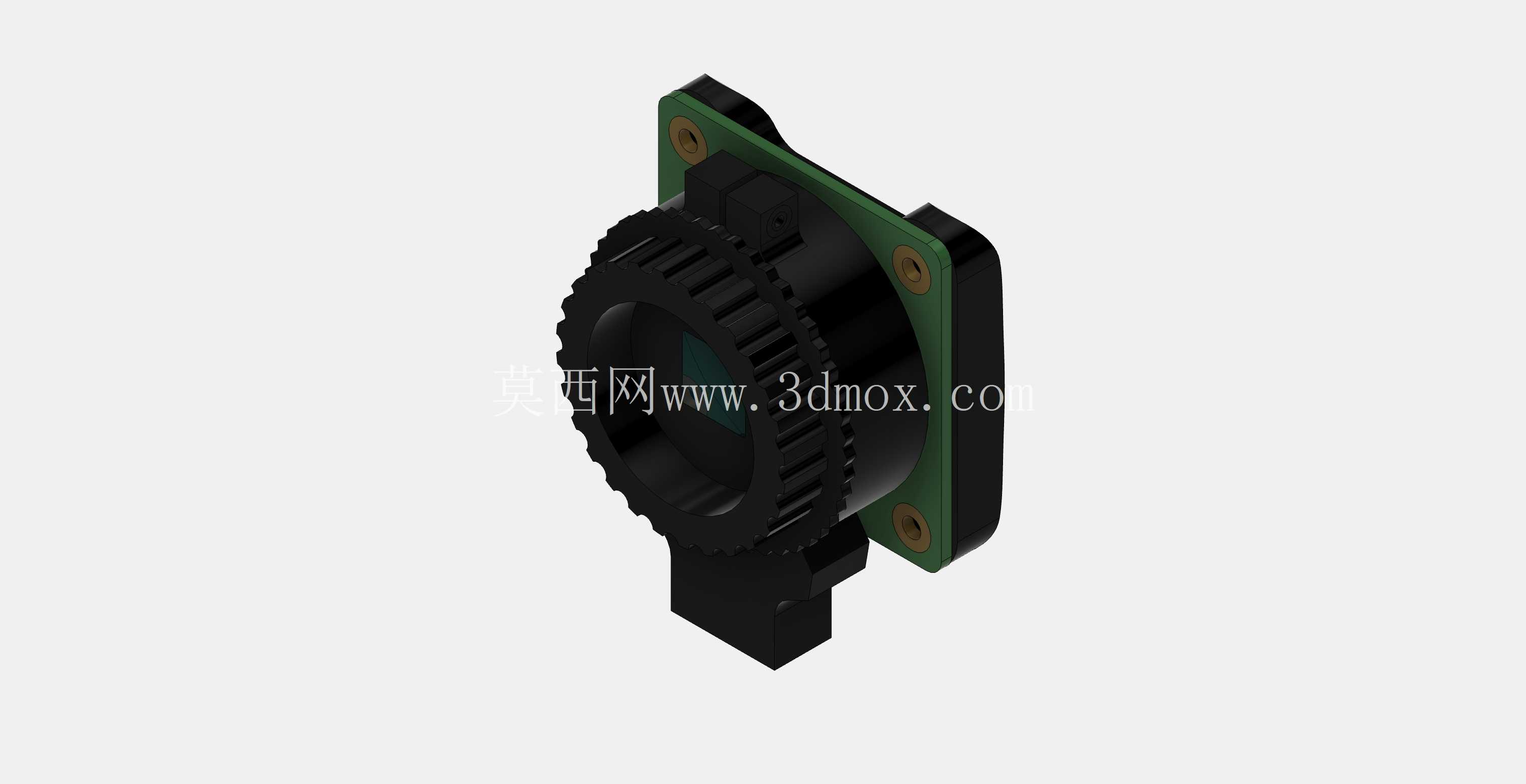

　　从结构设计来看，整个模块采用板载镜头一体化布局，PCB基板作为核心承载件，四个角预留了标准安装孔位，孔位间距匹配树莓派官方相机模组的通用安装尺寸，可直接兼容原有配套的固定支架、镜头保护罩等配件，不需要额外重新设计安装转接件。镜头部分采用带调焦齿圈的镜筒结构，齿圈的齿形参数适配标准调环，手动旋转即可调整焦距，调整过程中齿圈的阻尼感均匀，不会出现调焦卡顿或者滑牙的情况，镜筒尾部通过螺纹与底座连接，螺纹配合长度足够保证调焦行程覆盖常用的工作距离，从近距离的微距拍摄到数米外的远景采集都能覆盖。这款适配树莓派平台的全局快门相机结构，主要面向嵌入式视觉采集场景设计，可广泛应用于小型智能设备的视觉感知模块搭建、低速运动物体的帧同步捕捉、桌面级视觉检测工位的图像采集端搭建，也可作为开源硬件项目的成像组件，适配各类需要外接成像单元的嵌入式开发场景，相比普通卷帘快门相机，全局快门的成像特性能避免运动场景下的画面畸变，适合拍摄移动中的工件、快速变位的执行机构末端，在小型自动化设备的视觉定位、简易二维码识别工位、桌面级机器人的环境感知环节都能适配。

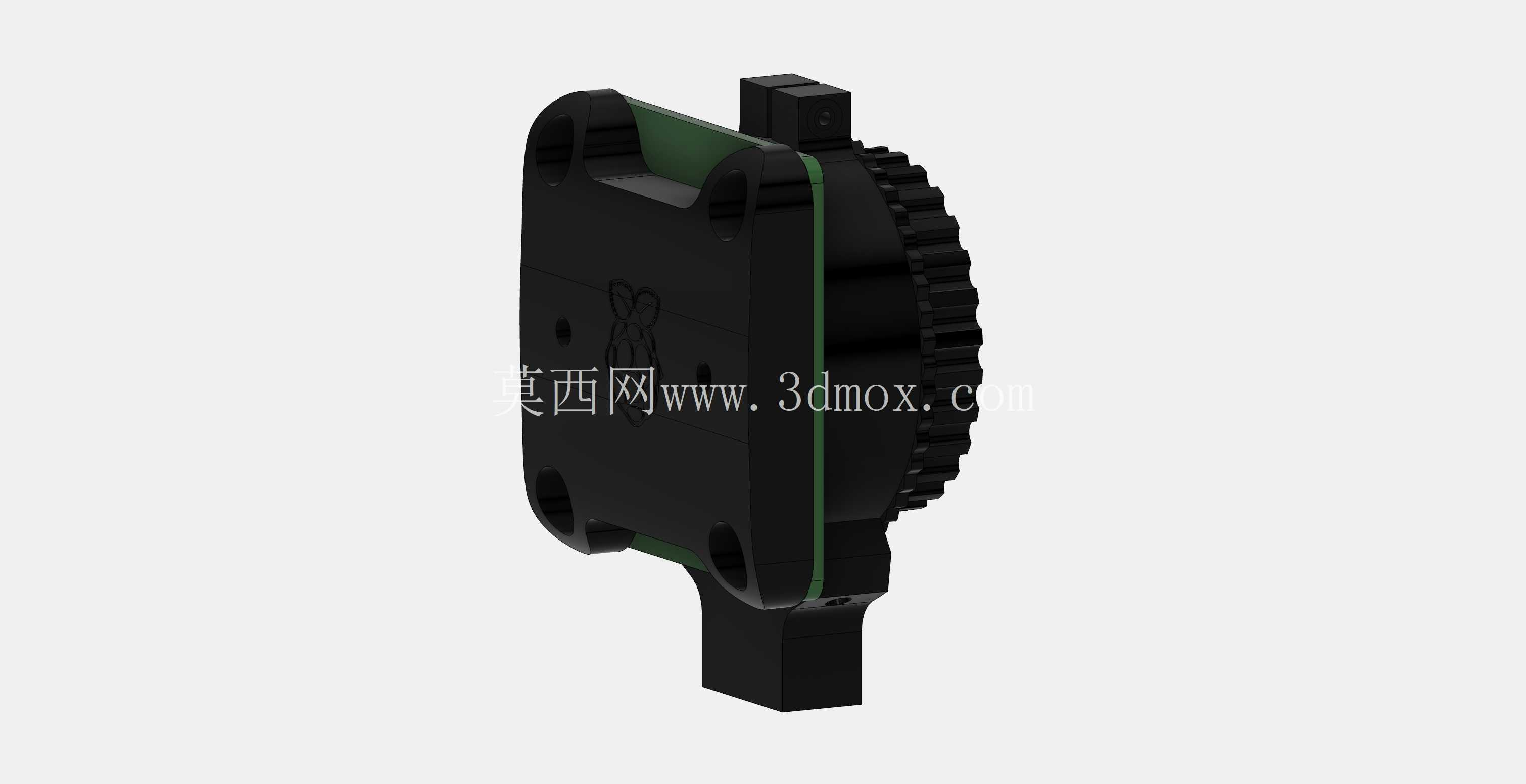

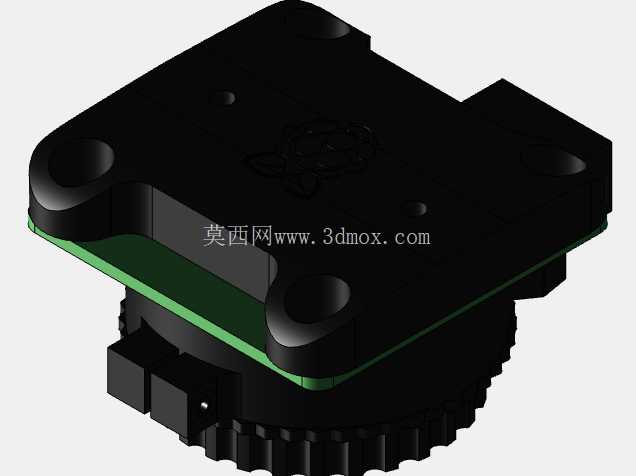

　　底座部分采用黑色工程塑料材质，既可以遮挡杂光避免CMOS芯片出现眩光，也能对核心成像芯片起到物理防护作用，PCB基板边缘做了圆角处理，避免安装时刮伤操作人员或者周边线路，接口部分采用标准的FPC排线座，排线引出方向与基板垂直，安装后排线不会与镜头部分产生干涉。设计过程中重点考虑了安装边界的适配性，整个模块的总厚度控制在较小范围内，安装后不会过多占用设备内部的堆叠空间，四个安装孔的沉头深度适配M2规格的螺丝，螺丝锁紧后不会突出基板背面，避免顶到下方的主控板或者其他元器件。镜头部分的外径尺寸经过核算，搭配常用的M12规格镜头保护盖时不会出现卡滞，齿圈的突出高度刚好满足手动调焦的操作空间，不需要额外预留过多的操作间隙。

　　在功能特性上，全局快门的成像方式可以保证整帧画面同时曝光，拍摄快速移动的物体时不会出现卷帘快门常见的果冻效应，对于需要做帧同步触发的采集场景，模块的触发引脚预留了焊接位置，可以外接触发信号实现与外部执行机构的同步采集，比如配合传送带的到位传感器，当工件到达指定位置时触发相机拍照，保证每次采集的工件位置一致，减少后续图像处理的算法压力。结构设计上还考虑了散热需求，CMOS芯片的背面与PCB基板的铜箔层充分接触，工作时产生的热量可以通过基板快速散出，长时间连续采集也不会出现因为过热导致的画面噪点增多问题。

　　镜筒与底座的配合处做了遮光处理，避免环境光线从缝隙进入CMOS区域造成画面灰雾，镜头安装座的同轴度公差控制在合理范围内，保证光轴与CMOS成像面垂直，避免出现画面边缘虚焦的情况。实际安装使用时，只需要通过四个M2螺丝将模块固定在预设的安装位，插上FPC排线连接到主控板，旋转镜头齿圈调整到合适的焦距即可完成部署，不需要额外做复杂的结构调试。对于做嵌入式视觉项目开发的结构工程师来说，这个模块的安装尺寸完全兼容通用树莓派相机的安装规范，在做设备结构设计时可以直接套用成熟的安装位尺寸，不需要重新测绘调整，能有效缩短项目的结构开发周期。模块的整体重量较轻，安装在小型运动机构上时不会带来过多的负载负担，比如安装在小型舵机云台上做旋转扫描采集时，不会因为模块重量过大导致舵机丢步。
