MKS OSC V1.0步进电机驱动控制板结构

在小型自动化设备、桌面级数控装置、3D打印设备以及小型雕刻机的运动控制单元搭建场景中，步进电机驱动板是连接主控系统与步进电机的核心衔接部件，这款MKS OSC V1.0步进电机驱动板的三维结构模型，完整还原了实物的布局、接口位置与安装特征，可直接用于设备电控部分的结构干涉校验、安装位设计以及整机装配模拟。从实际使用场景来看，这类驱动板常被集成在小型设备的电控仓内，既可以搭配独立的步进驱动模块实现步进电机的转速调节、转向控制，也可作为独立控制单元接入设备的主控链路，承担脉冲信号分配、驱动信号转接的作用，适配42、57系列常规两相步进电机的控制需求，在桌面级CNC、小型点胶设备、自动送料机构中都有广泛的应用空间。

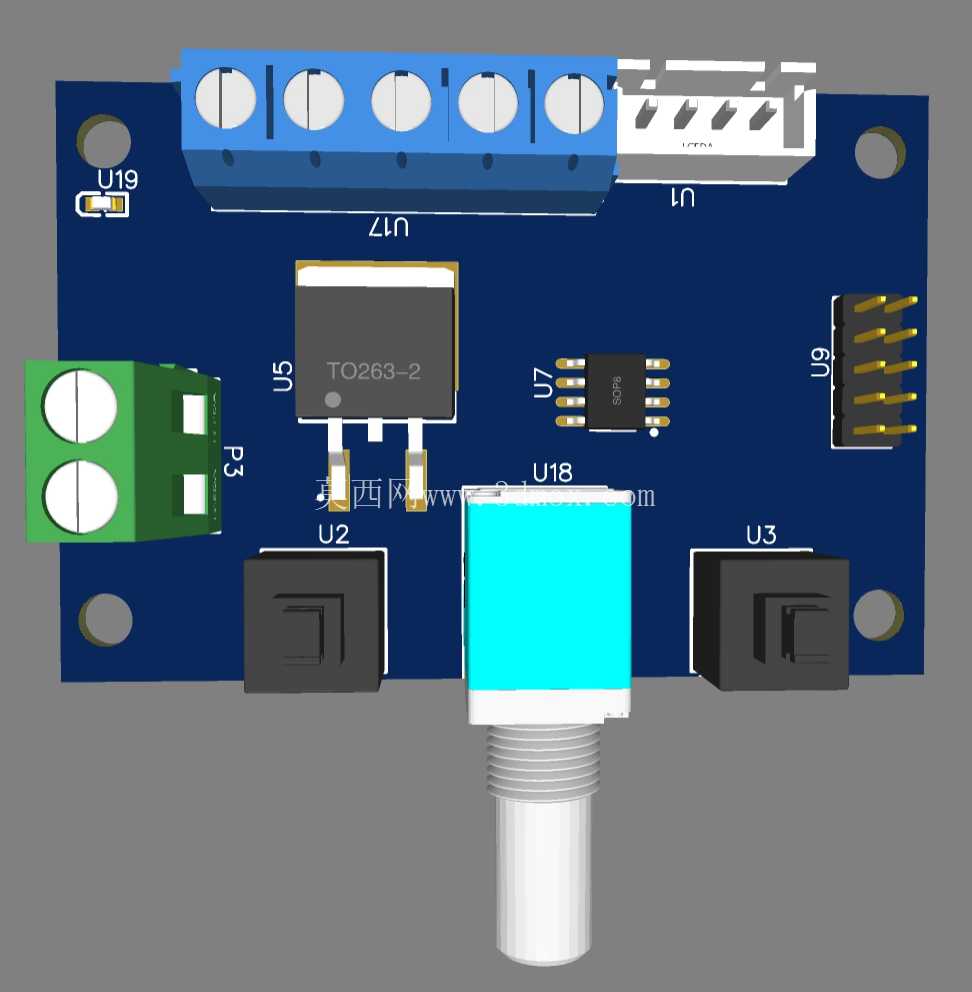

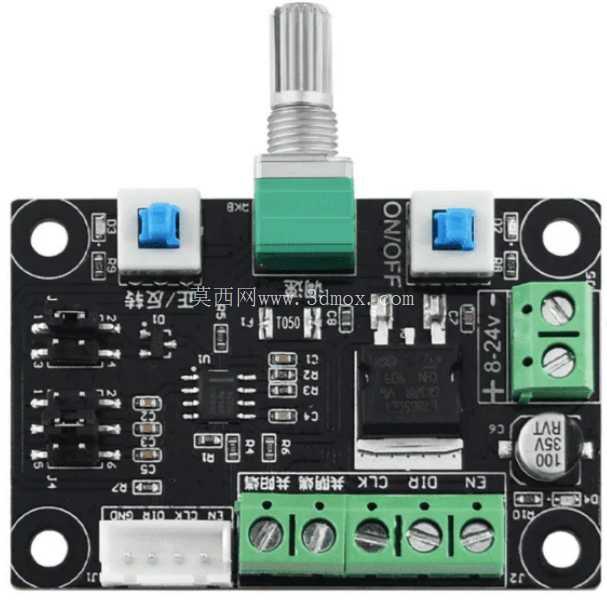

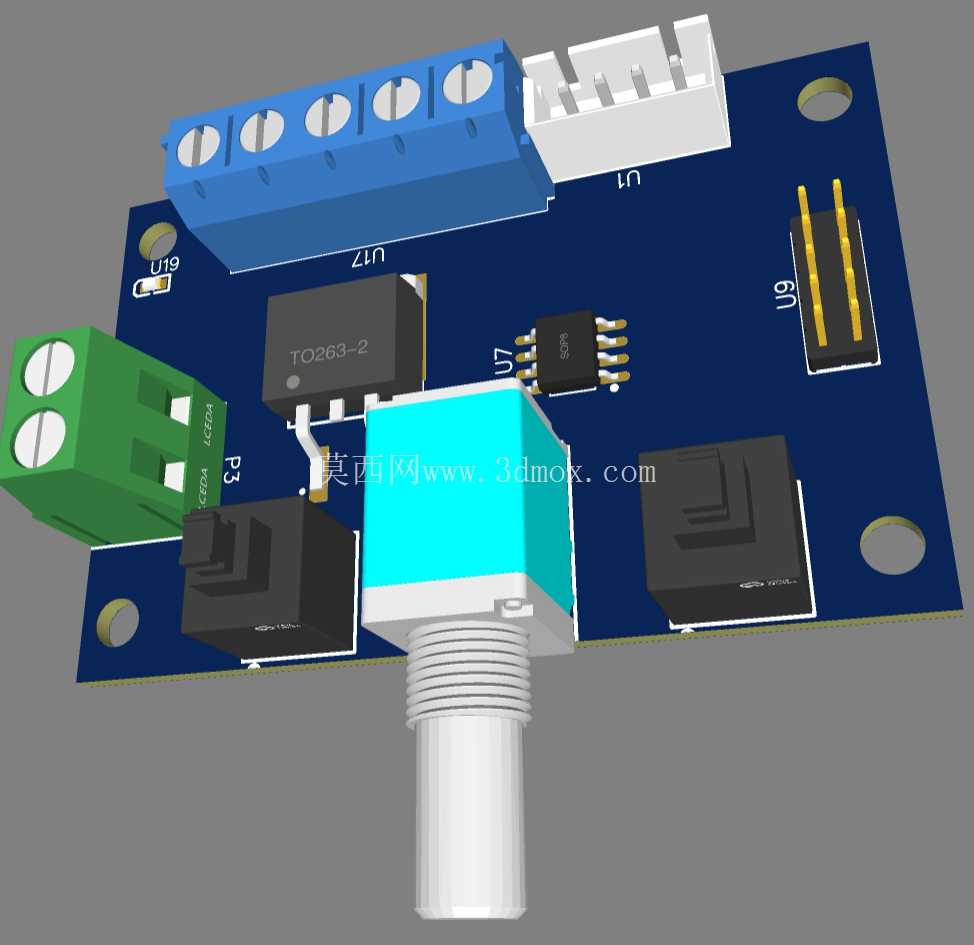

从功能特性来看，板载集成了电源输入接口、步进驱动模块插接位、信号输入输出端子以及调节电位器，其中蓝色大电流接线端子负责主电源的输入，可承载驱动模块与电机工作所需的大电流传输，避免接线松动导致的供电不稳；白色排线座用于连接主控板的信号输出端，传输方向、脉冲、使能等控制信号；板载的电位器用于手动调节输出脉冲参数，可在无上位机控制的场景下实现电机转速的手动整定；两侧的固定安装孔为标准沉头孔设计，适配M3规格的安装螺丝，可直接固定在设备的电控安装板或者型材支架上。设计层面，这款驱动板采用了模块化的布局思路，将强电接线区域与弱电信号区域做了物理分隔，大电流端子布置在板边位置，方便外部电源线的接入与走线整理，信号接口布置在另一侧，避免强电走线对弱电信号产生干扰；板载的芯片与电子元件均按照实际焊接高度做了还原，包括电源稳压芯片、逻辑处理芯片以及接插件的凸起高度，在做整机结构装配校验时，可准确模拟板上元件与周边结构件的间隙，避免出现装配后元件被挤压、接线空间不足的问题。

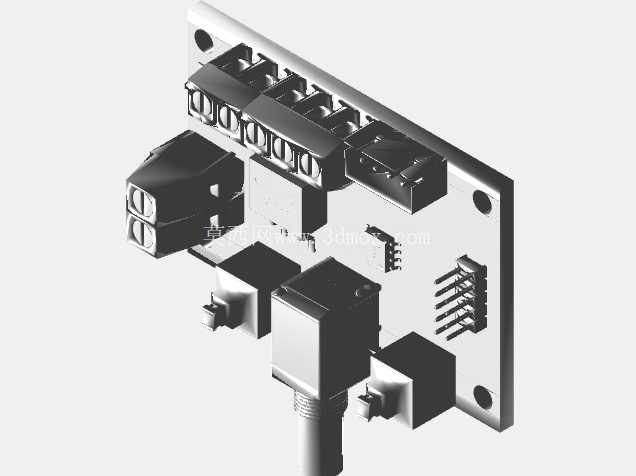

从安装边界与尺寸特征来看，板体为矩形FR-4玻纤板结构，四个角的安装孔中心距符合小型控制板的通用安装规格，板上最高的元件为带旋钮的电位器，其凸起高度是整个板卡的最高尺寸边界，在设计电控仓盖板或者安装位的避让空间时，需要以该电位器的顶部高度作为最小间隙参考；接线端子的接线方向均朝向板体外侧，接线后导线的弯折半径不会超出板体的轮廓范围，方便在紧凑的电控空间内完成布线；板上的插针座采用标准2.54mm间距设计，可直接匹配常规杜邦线与排线的连接，无需额外定制转接线材。在结构设计工作中，这类驱动板的三维模型可直接导入整机装配体，用于验证电控仓的布局合理性，检查接线操作空间是否充足，安装螺丝的锁紧空间是否被周边结构遮挡，同时也可用于生成设备的BOM清单，明确电控部分的元件组成；对于三维建模从业者而言，该模型完整还原了PCB板的丝印标识、元件的外形细节与配色特征，可作为电控类元件建模的参考案例，掌握接插件、贴片元件、接线端子这类常用电控零件的建模方法与细节处理技巧。在实际设备调试过程中，这款驱动板的独立调节设计可减少对主控系统的依赖，在设备做单机动作调试时，可直接通过板载电位器调节电机运行参数，无需连接上位机下发指令，大幅提升现场调试的效率；板载的稳压电路可对输入电源做初步滤波处理，降低电源波动对驱动信号的干扰，提升步进电机运行的平稳性，避免低速运行时出现抖动、丢步的问题。
