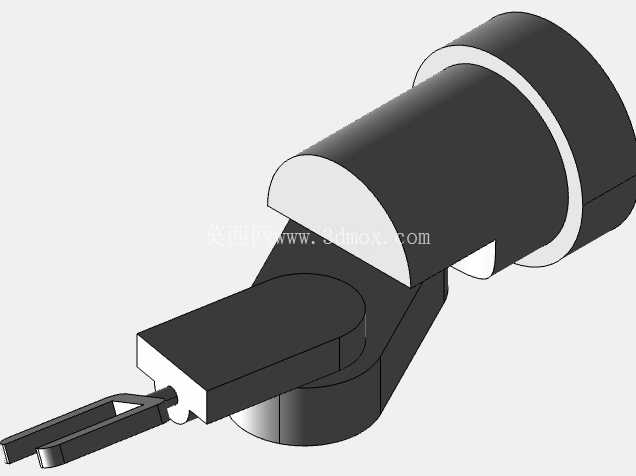

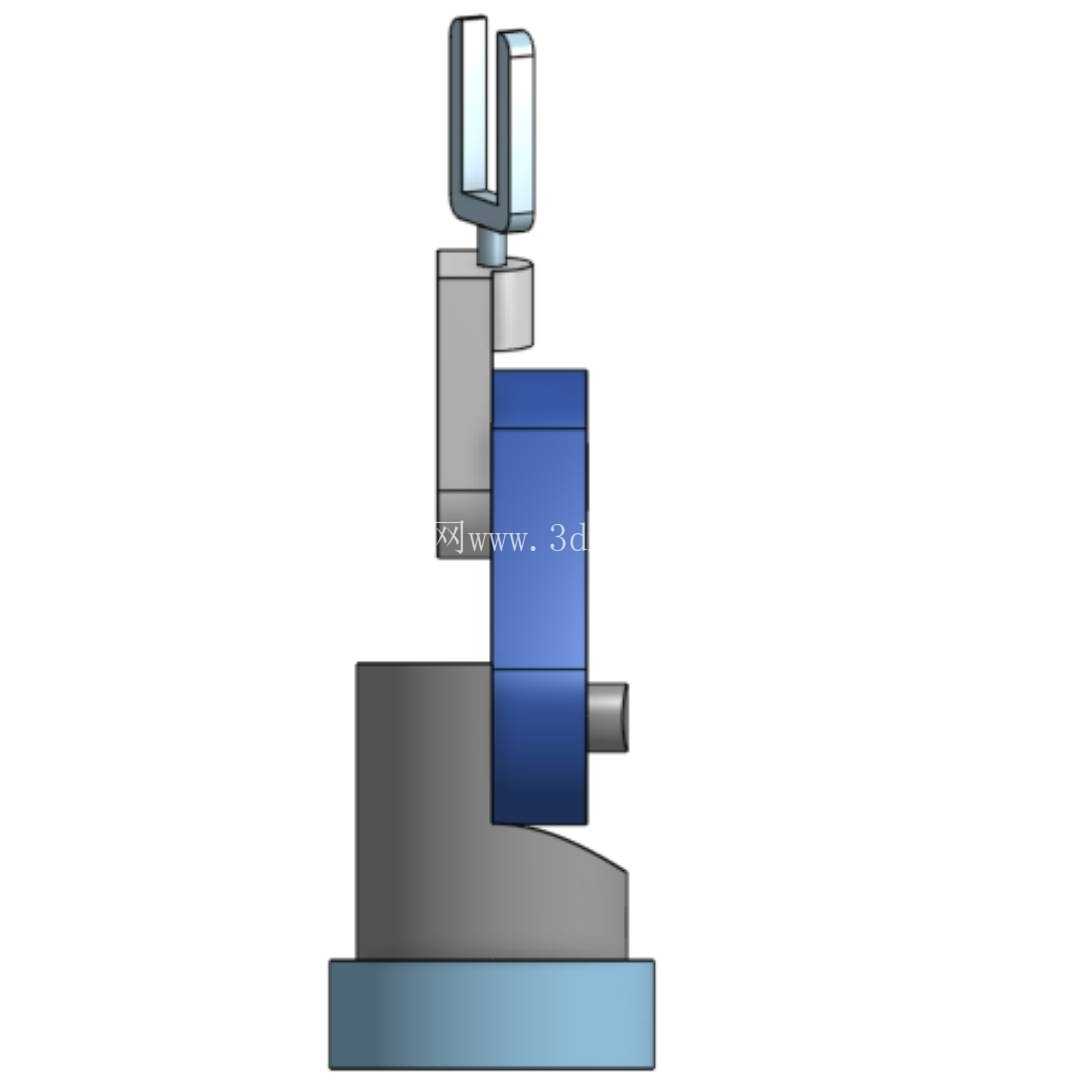

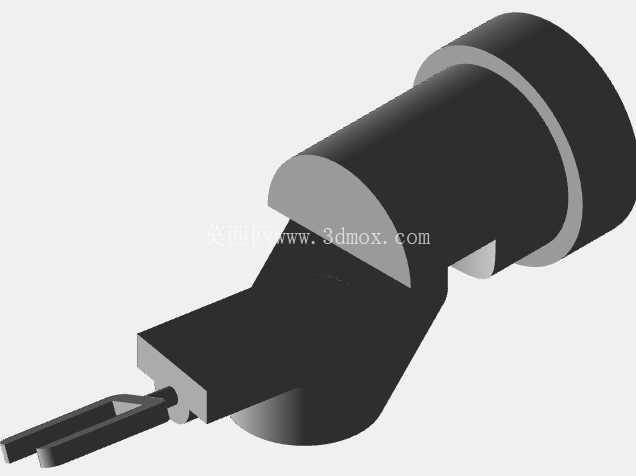

带U型夹爪的紧凑型三轴迷你机械臂结构

这款紧凑型三轴机械臂的结构设计，核心瞄准桌面级小型作业场景的落地需求，在有限的安装空间内实现多自由度的位姿调整，适配教学演示、小型工件搬运、3D打印配套上下料、DIY机器人开发等多种轻量化作业场景。从实际使用维度看，它的底座采用圆形法兰式安装结构，安装面平整，可直接通过螺栓固定在桌面、小型实验台架或者移动小车上，底座直径控制在极小范围内，不会占用过多作业台面空间，整体安装边界紧凑，即使是空间局促的学生实验桌、创客工作台也能轻松布置，不需要额外预留大尺寸的安装避让区域。

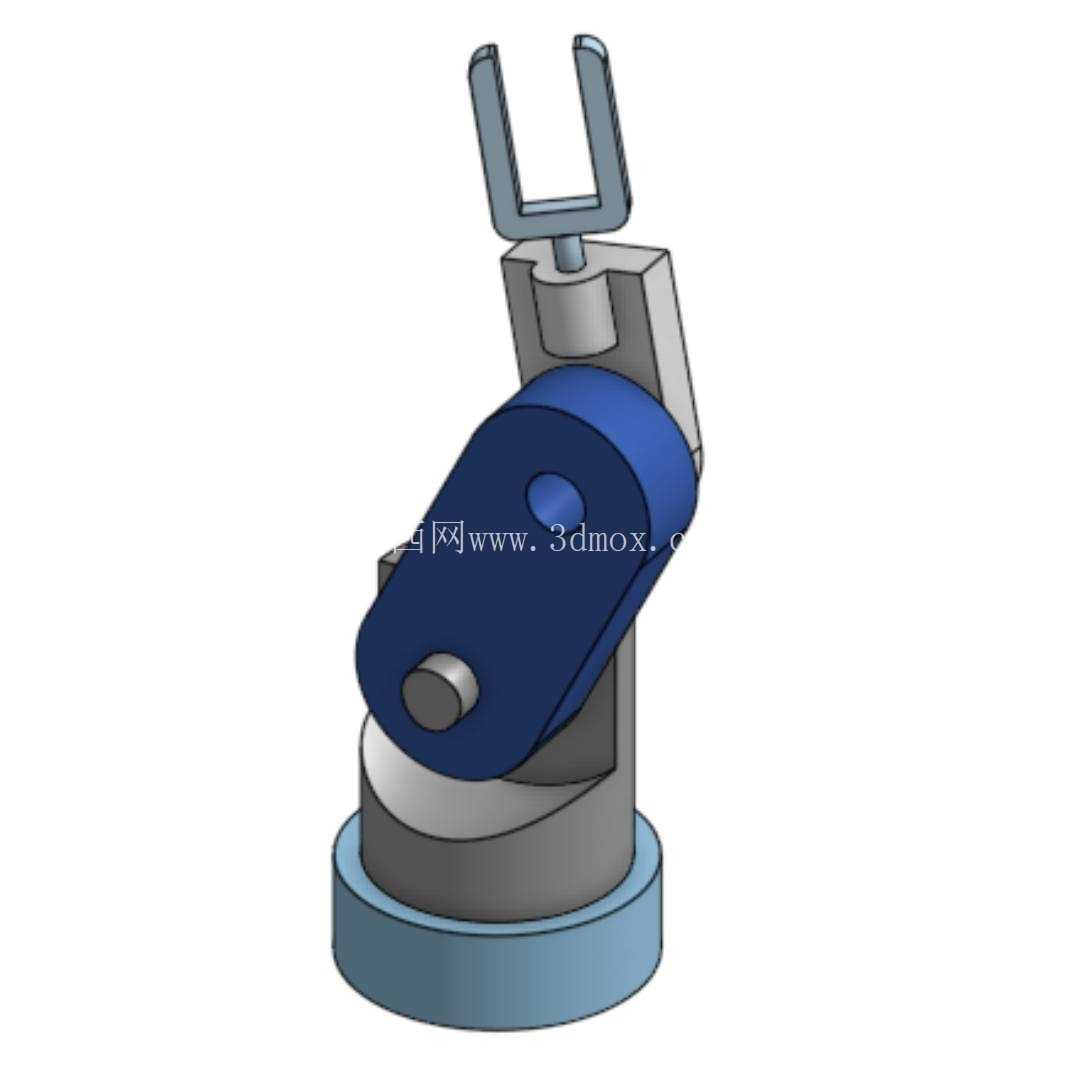

结构设计上，底部旋转关节承担整个臂体的水平回转功能，回转支承部分采用内嵌式结构，将转动副隐藏在底座与第一级臂段的连接位置，既保证了回转过程的同轴度，也避免了外露结构容易积灰、卡滞的问题，日常维护仅需定期在转动副位置加注少量润滑脂即可，不需要复杂的拆解保养。中间的铰接联动段是整个臂体的核心运动部分，蓝色臂段作为主承重结构，连接底部回转座与顶部夹爪安装座，两个铰接关节分别承担俯仰角度调整的功能，通过两个关节的角度配合，可以实现顶部夹爪在工作范围内任意位置的姿态调整，联动结构的运动轨迹经过优化，不会出现关节运动死点，在最大伸展位置时也能保证足够的结构刚性，不会因为臂段伸出过长出现明显的形变抖动。

顶部的U型夹爪作为末端执行器，采用开口式叉形结构，不需要复杂的气动或者电动驱动元件，即可适配小型棒料、块状工件的托举、限位作业，夹爪的开口尺寸经过匹配设计，刚好可以卡接常见的小型实验工件、3D打印成品件，夹爪与臂体的连接位置采用快拆式轴接结构，使用者可以根据实际作业需求更换不同形式的末端执行器，比如吸盘、小型夹具、画笔固定座等，拓展不同的使用功能。

从设计思路来看，整个结构完全面向轻量化使用场景做了优化，所有零件的壁厚都经过受力校核，在保证结构强度满足小型工件搬运需求的前提下，尽可能削减了不必要的材料冗余，整体重量控制在极低水平，即使是采用PLA等常见3D打印材料制作，也能保证足够的承重能力，不会因为自重过大导致关节负载过高。各个运动关节的连接轴都采用标准直径设计，使用者可以直接选用市面上常见的标准销轴、螺丝作为连接紧固件，不需要单独定制特殊规格的连接件，大幅降低了制作和装配的门槛，即使是没有丰富机加工条件的学生、创客群体，也可以通过3D打印配合标准五金件完成整个臂体的制作装配。

在运动学特性上，三个自由度的运动范围经过合理分配，底部回转关节可以实现360度全周回转，中间两个俯仰关节的角度调整范围互相配合，覆盖了从底座正上方到臂体水平伸展的整个作业区间，工作半径控制在适合桌面作业的范围内，不会因为臂展过大导致运动精度下降。各个关节的转动阻尼可以通过连接轴的锁紧螺母进行调整，既可以保证臂体调整到目标位置后不会自行下坠，也不会因为阻尼过大导致手动调整时过于费力，如果需要升级为电动控制，也可以在每个关节的转动轴位置直接加装小型舵机、步进电机，不需要对原有结构进行大规模修改，预留的安装空间可以直接容纳常见的小型驱动元件，方便使用者根据自身需求升级为自动控制的机械臂系统。

实际装配过程中，所有零件的配合公差都按照3D打印、小型数控雕刻的加工精度做了适配，不需要进行二次打磨修配即可完成组装，零件之间没有复杂的扣合、过盈配合结构，新手也能在短时间内完成整个臂体的拼装。在教学场景中，这款机械臂可以作为机械原理、运动学课程的实操教具，让学生直观理解多自由度串联机械臂的运动逻辑、关节联动原理，也可以作为机器人竞赛、课程设计的基础结构平台，在其基础上加装驱动、控制元件，快速搭建出可实际运行的小型机器人作业系统。在DIY创客场景中，它可以作为小型桌面作业的执行机构，完成比如3D打印成品的取件、小型工件的分拣、桌面摄像头的位姿调整等多种轻量化作业任务，紧凑的结构不会占用过多桌面空间，简洁的外形也适合作为桌面展示装置使用。
