平行四边形联动式机器人末端夹持夹具

在3C电子精密装配、汽车零部件上下料、轻量化工件分拣这类对夹持动作一致性要求较高的自动化场景中，常规单轴驱动的夹爪往往会出现夹爪开合轨迹偏移、夹持力分布不均的问题，尤其是在搬运表面规整、易刮花的薄壁类工件时，单侧夹爪的转动式开合很容易在接触工件瞬间产生侧向分力，蹭伤工件表面甚至导致工件偏移脱落。这款采用平行四边形连杆机构的机器人末端夹具，正是针对这类痛点做的结构优化设计。从实际落地的工况来看，这类夹具多搭配六轴工业机器人、水平多关节机器人使用，安装端直接适配行业通用的末端法兰接口，不需要额外做转接板的定制加工，上端的驱动轴可直接对接单轴气缸、电动推杆或者伺服电缸，不需要复杂的多轴协同控制，单路动力输出就能完成双侧夹爪的同步开合动作。

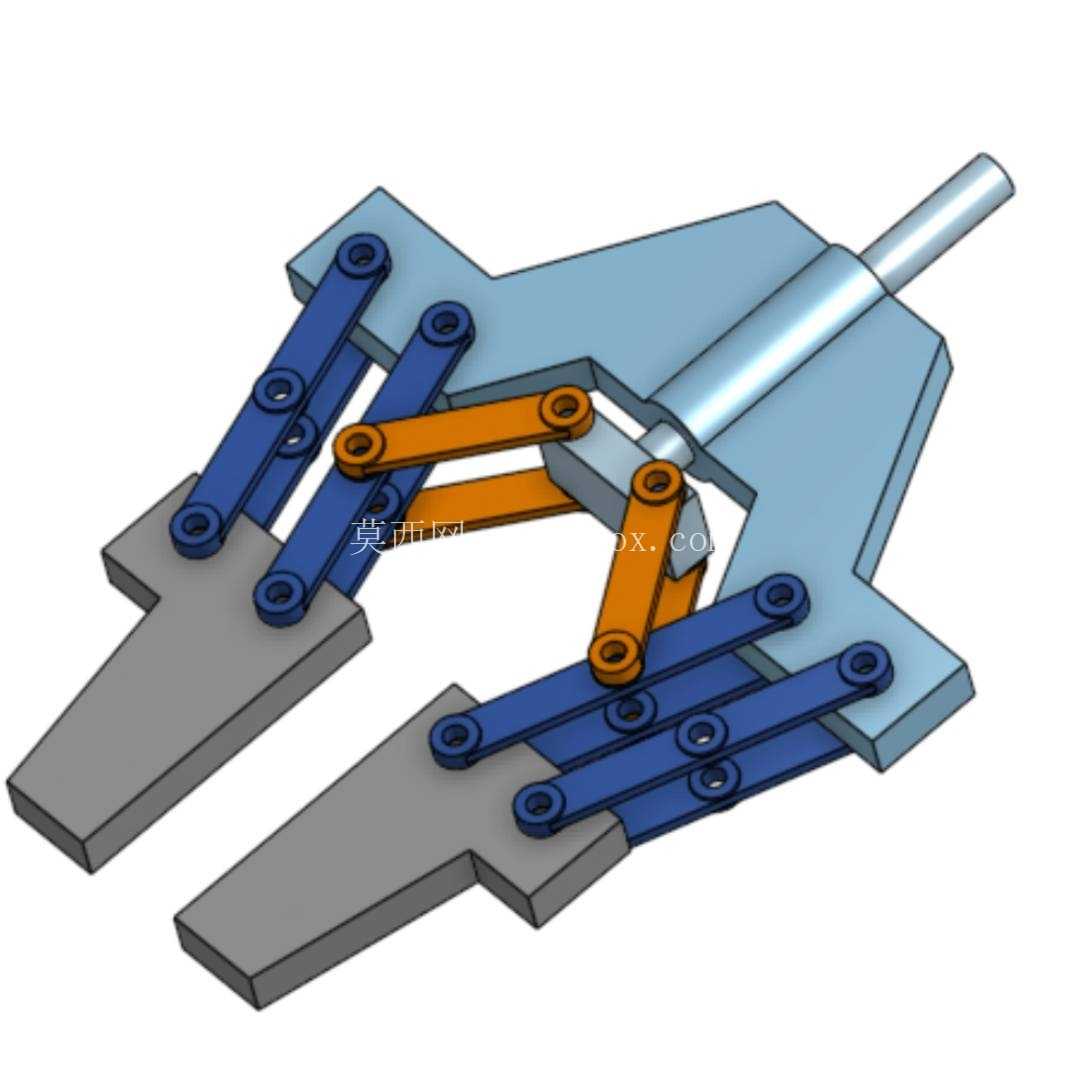

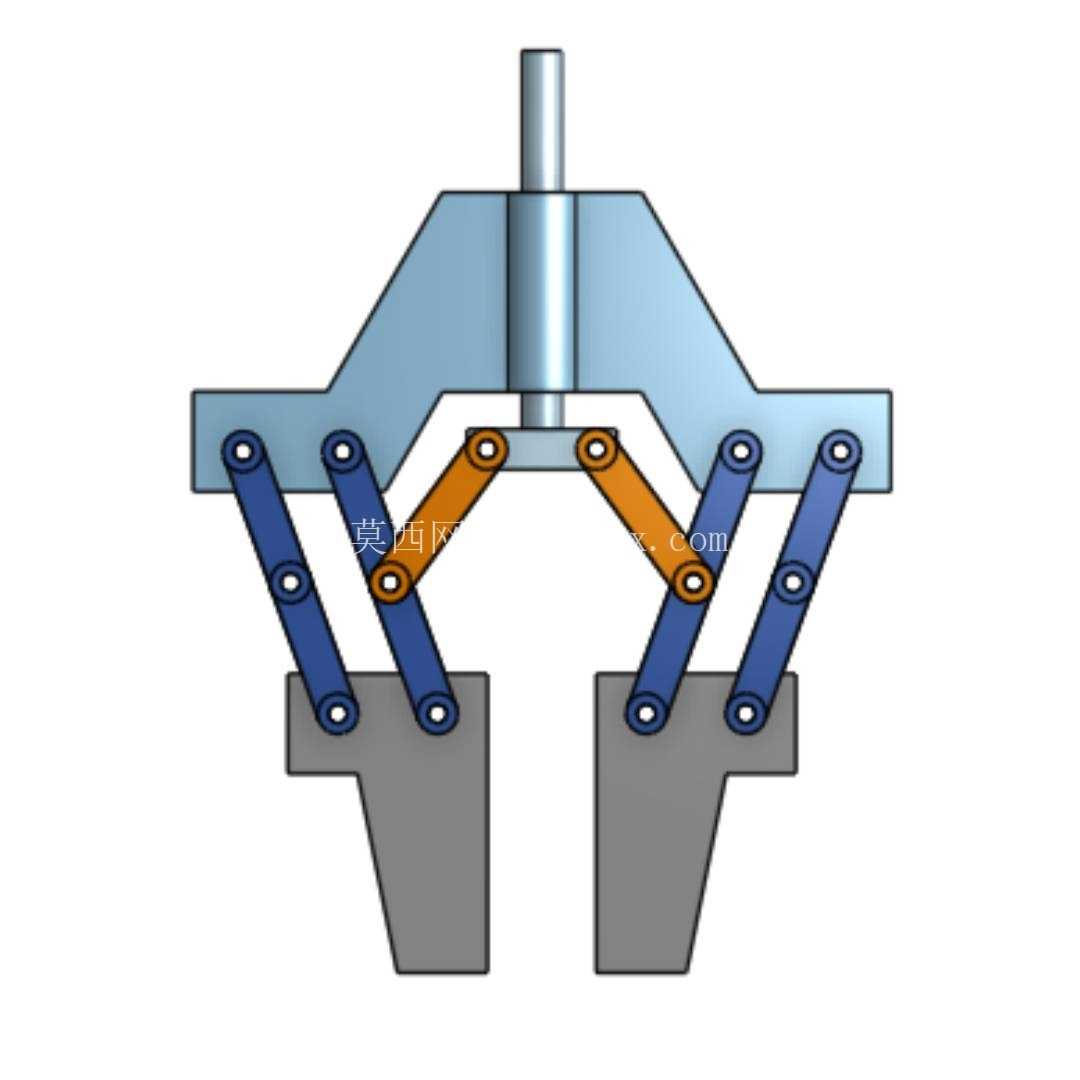

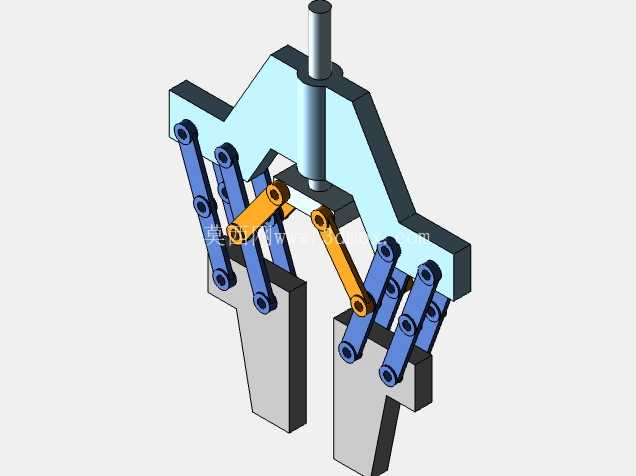

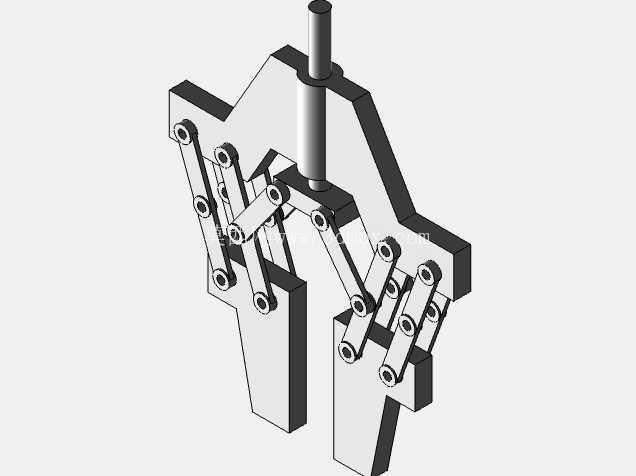

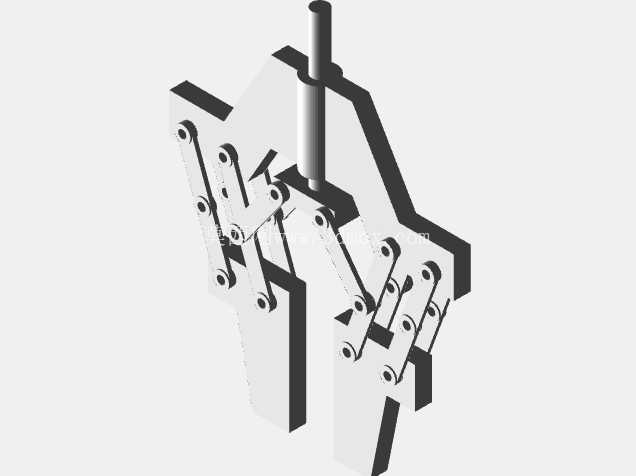

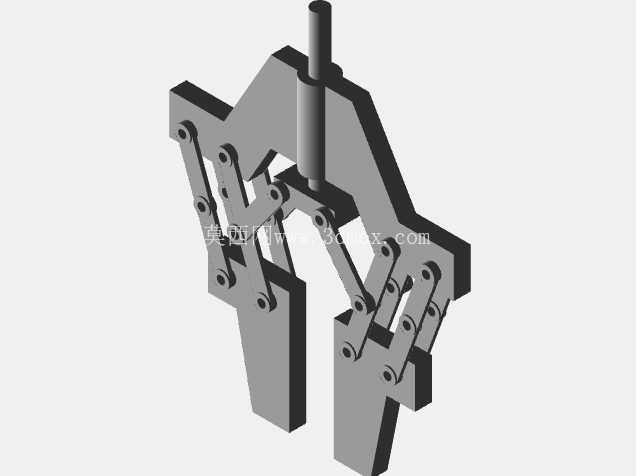

从结构设计逻辑来看，整套机构没有采用齿轮齿条、同步带这类需要定期维护润滑、易磨损的传动件，全部通过铰接连杆实现动力传递：中间的驱动轴做上下直线运动时，会带动两侧对称布置的橙色短连杆摆动，进而驱动蓝色的多组平行连杆做同步转动，最终带动下端的两个夹爪安装座始终保持水平姿态做对向平行移动。这种结构的核心优势在于，整个开合行程中夹爪的夹持面始终保持平行，不会出现普通转轴夹爪的角度偏转，不管是夹持方形工件、薄壁板件还是规则轴类零件，夹持面都能和工件表面完全贴合，接触面积更大，单位面积的夹持压强更小，不会夹伤软质或者高精度加工的工件表面。

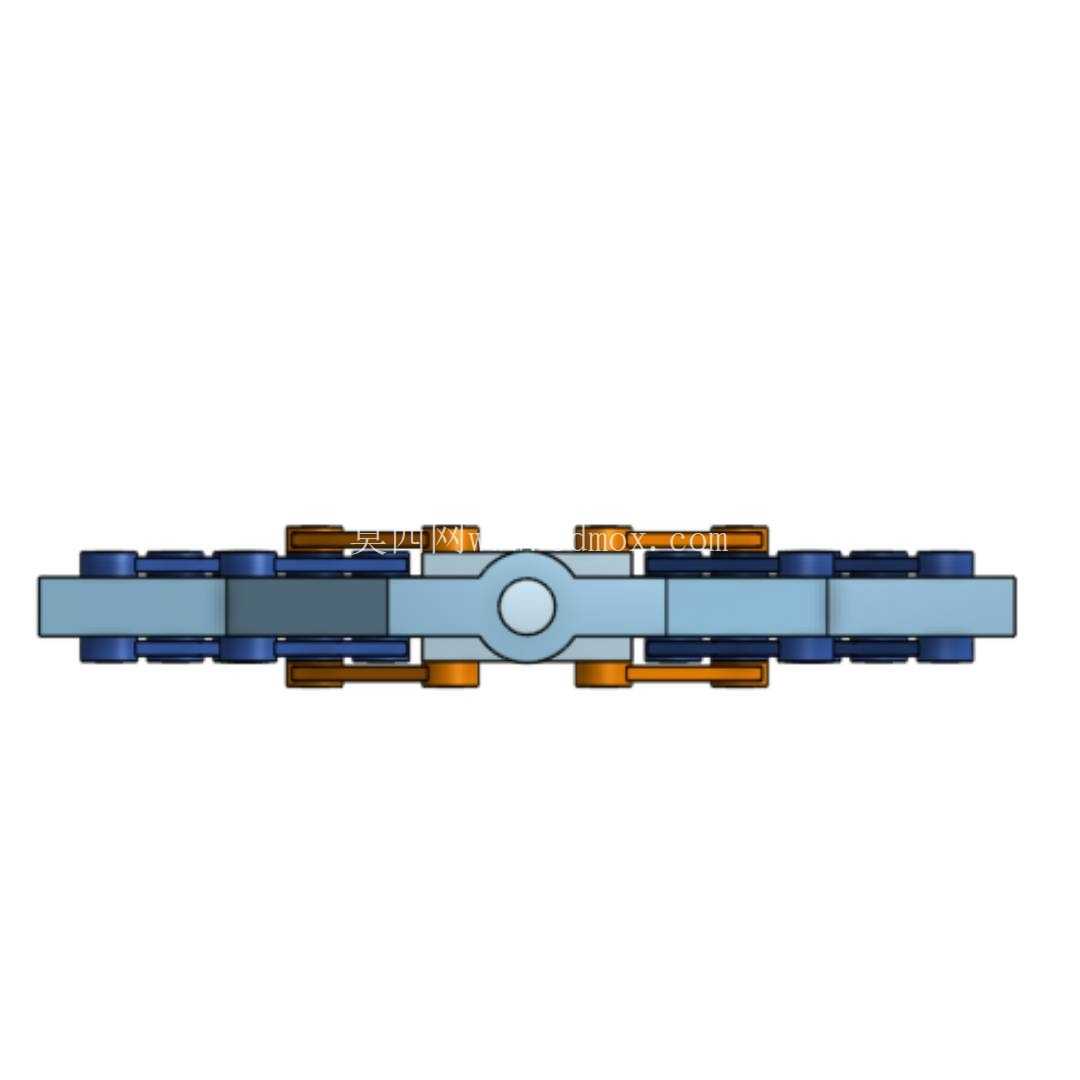

从安装边界和尺寸适配性来看，这套夹具的主体安装座采用对称式布局，上端的驱动轴同轴布置在安装座中心位置，整体重心完全落在机器人末端法兰的中心轴线上，高速运动时不会产生偏转动量，能有效降低机器人关节的负载冲击。夹爪的开合行程可以通过调整驱动轴的伸缩量来灵活控制，不需要更换连杆零件就能适配一定尺寸范围内的工件，夹爪安装座预留了标准的螺丝孔位，可以根据实际夹持的工件形状更换定制的夹爪垫块，比如夹持圆弧面工件可以更换V型块，夹持易碎件可以粘贴聚氨酯缓冲垫，拓展性较强。

在实际使用的可靠性层面，所有连杆铰接点都采用带衬套的铰接设计，长期往复运动的磨损量极小，不需要频繁更换易损件，相比齿轮齿条传动的平行夹爪，这种纯连杆结构对车间内的粉尘、切削液环境耐受度更高，不会因为碎屑卡入齿隙导致传动卡滞。整套机构的传动比经过优化，驱动端较小的输出力就能在夹爪端获得足够的夹持力，不需要选配大推力的驱动元件，能有效控制末端夹具的整体重量，降低机器人的负载负担。对于做自动化集成的工程师来说，这套结构的运动仿真验证难度低，连杆的运动轨迹可以通过参数化建模快速调整，针对不同的行程需求只需要修改对应连杆的长度参数就能快速衍生出不同规格的夹具方案，不需要重新做整体结构的推倒设计，能大幅缩短非标夹具的设计周期。在教学和机械原理演示场景中，这套结构也能非常直观地展示平行四边形机构的运动特性，帮助学习者理解连杆传动的运动规律和力传递特点。
