六芯组合式镍氢动力储能电池结构

　　做小型移动机器人整机结构布局的时候，供电单元的空间占位一直是容易被忽略的环节，很多新手做结构时先把行走机构、主控板、执行端的位置定死，最后留出来的电池仓要么形状不规则，要么出线方向和走线槽冲突，最后要么削电池仓的结构强度，要么改走线方案增加整机重量。这款六芯组合镍氢电池的结构设计，刚好适配小型轮式机器人、桌面级教育机器人这类对供电稳定性有要求，同时内部安装空间紧凑的设备。从实际应用场景来看，这类镍氢电池相比锂电的过充过放耐受度更高，不需要额外搭配复杂的保护板电路，适合学生做机器人竞赛原型、小型巡检机器人样机这类开发周期短、电路调试环节多的项目，不用担心调试过程中反复充放导致电芯提前衰减。

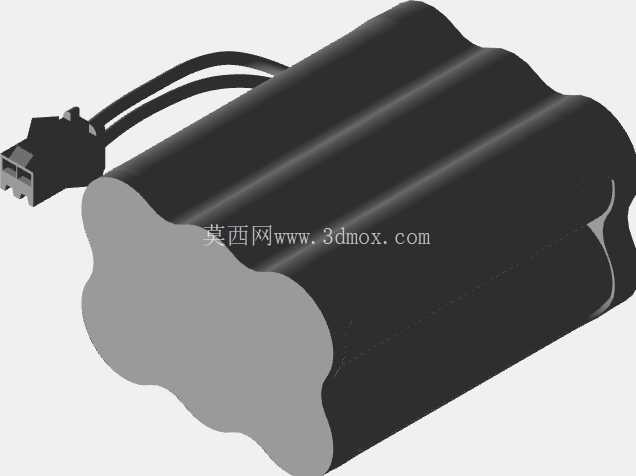

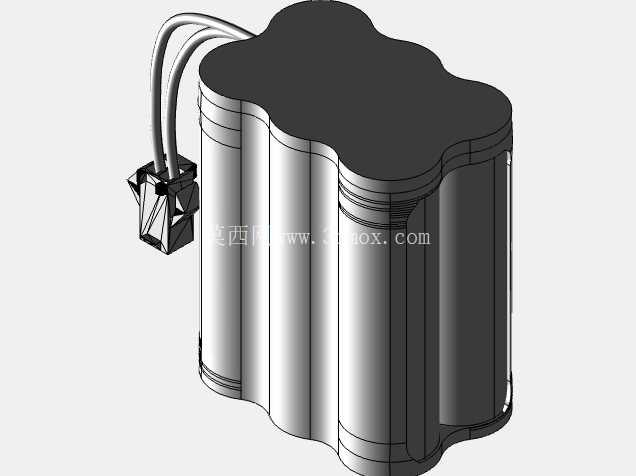

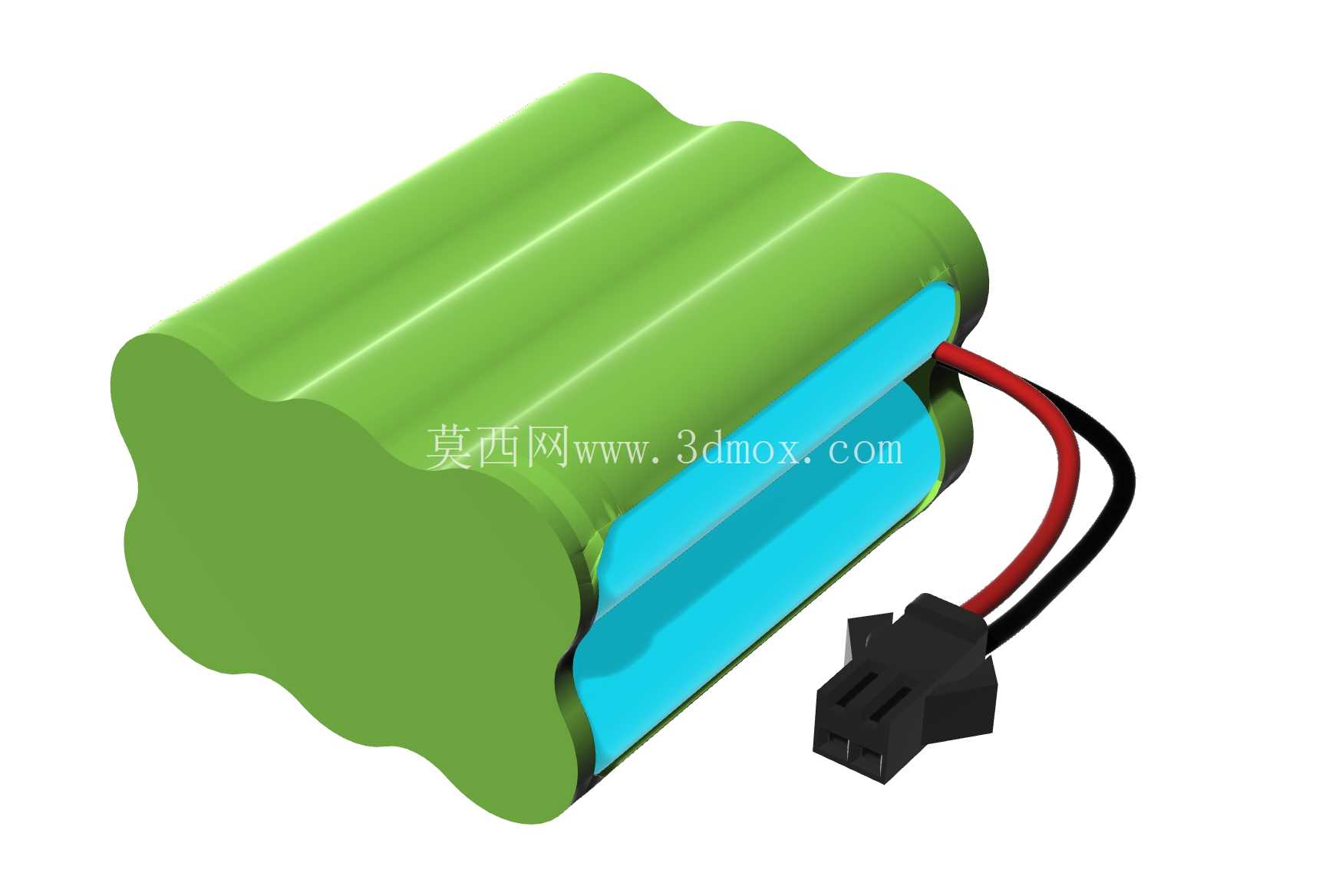

　　从结构设计思路上，这款电池采用六颗圆柱电芯并排组合的排布方式，没有做传统的方形整包外壳，而是顺着圆柱电芯的外轮廓做了花边形的顶部封盖，相邻电芯的侧壁直接贴合，最大化利用圆柱电芯之间的剩余空间，相比方形外壳包裹的同容量电池组，整体体积能压缩8%左右，刚好能塞进机器人底盘中部两个行走电机之间的弧形空隙里。出线端采用了带定位卡扣的接插件，不是直接甩线出来的结构，安装时接插件对准底盘上的预留卡槽卡入即可，不需要额外打胶固定，后期维护更换电池时直接拔插就能完成拆装，接插件的出线方向做了90度折弯处理，线材顺着电池侧壁走向底盘侧边的走线槽，不会和上方安装的主控板、传感器支架产生干涉。

　　尺寸边界上，这款电池组的整体外轮廓最大直径刚好匹配常规130mm直径的小型机器人底盘安装位，高度控制在70mm以内，安装时底部和底盘电池仓的定位凸台贴合，顶部和上层主控板安装板之间预留有5mm的散热间隙，不会因为电池充放电发热导致主控板温度过高。电芯之间的连接片采用内嵌式设计，藏在顶部封盖的凹槽内部，外部没有裸露的金属导电部分，安装时即使碰到仓内的金属结构件也不会出现短路风险。实际选型时要注意，这款电池组的接插件引脚定义是常规的两芯动力输出，没有额外的温度检测引脚，适合搭配不带BMS温度采样的简易供电电路，如果是需要做电池温度监测的设备，要额外在电池组侧壁预留NTC传感器的安装位。另外电池组的侧壁没有做硬壳包裹，安装时电池仓内壁要贴一层薄的EVA泡棉，一方面起到缓冲作用，避免机器人行走过程中的震动传递到电芯导致连接片松脱，另一方面也能填补电池和仓壁之间的装配间隙，防止电池在仓内窜动。从功能特性来看，六芯串联的镍氢电池组标称电压7.2V，刚好匹配常规小型直流电机、舵机的工作电压范围，不需要额外做升压或者降压电路，直接给动力回路和控制回路供电就能满足需求，大电流放电时的电压降比同容量的锂电更平缓，机器人做急停、爬坡这类大负载动作时不会因为电压骤降导致主控复位。

　　做三维建模时，这款电池的曲面轮廓要注意和电芯的实际直径匹配，顶部封盖的花边弧度要和每颗电芯的外圆柱面完全贴合，不能出现缝隙或者干涉，接插件的定位卡扣尺寸要和底盘上的卡槽尺寸做公差配合，单边预留0.2mm的装配间隙，保证插拔顺畅同时不会松旷。很多人做电池模型时只画个大概的方块，实际做结构验证时就会发现安装位不对，要么装不进去，要么装进去之后和周边零件干涉，这款模型把每一处的安装定位特征、出线方向、外轮廓边界都做了准确还原，导入整机装配体里就能直接做干涉检查，不需要再反复测量实物调整尺寸。对于做教育机器人开发的结构工程师来说，这类标准化的组合电池模型能大幅缩短结构设计周期，不用自己从零开始画电芯组合、接插件、封盖的细节，直接调用就能完成电池仓的匹配设计，同时也能根据这个基础模型调整电芯数量、排布方式，衍生出不同容量、不同尺寸的电池组方案，适配不同大小的机器人底盘。
