多串组锂电池模组堆叠装配结构

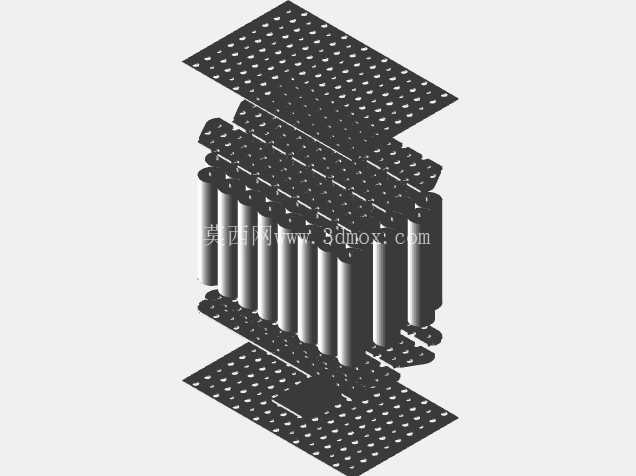

　　这套结构针对消费类数码产品内置供电场景设计，适配手持智能终端的紧凑内部安装空间，解决多节电芯串并联排布时的空间利用率、结构固定与散热通路问题。从实际装配逻辑来看，结构采用上下双层定位板夹装圆柱电芯的排布方式，定位板上的阵列开孔完全匹配圆柱电芯的外径公差，每一个开孔对应单节电芯的端部定位，装配时电芯可直接顺着开孔插入，不需要额外的点胶固定辅助定位，能大幅提升产线装配的对位效率，避免电芯排布歪斜导致的后续汇流排焊接错位问题。

　　上下两层定位板之间预留的间隙刚好匹配电芯的主体长度，不会对电芯外壳产生额外的挤压应力，避免长期使用过程中电芯受挤压引发的内部短路风险，定位板表面的密集镂空开孔并非减重设计，而是专门预留的散热通路，当电芯大电流放电产生热量时，空气可顺着镂空孔形成上下对流的散热通道，带走电芯表面的积热，避免模组内部热量堆积导致的电芯寿命衰减。中间层的汇流连接结构采用分层排布设计，每一层连接片对应一组电芯的极柱连接，连接片上的冲孔刚好对齐电芯极柱位置，焊接时焊头可直接顺着冲孔位置接触极柱完成电阻焊接，不需要额外调整连接片位置，连接片之间预留的绝缘间隙完全满足安规要求的电气间隙距离，避免不同电位的连接片之间出现打火短路问题。从安装边界来看，整个模组的外形轮廓完全适配对应终端产品的内部电池仓尺寸，模组的四个边角做了避让倒角，不会和电池仓内部的加强筋、螺丝柱产生结构干涉，模组整体厚度控制在终端产品的设计厚度范围内，不会出现顶起屏幕或者后盖的装配问题。设计过程中优先考虑了电芯的膨胀余量，定位板和电芯端部之间预留了微小的伸缩间隙，当电芯经过多次充放电循环出现轻微膨胀时，有足够的空间容纳形变，不会因为膨胀挤压导致整个模组变形顶坏周边的结构件。

　　连接片的载流面积经过核算，完全满足对应机型的最大持续放电电流要求，不会出现大电流放电时连接片过热的问题，同时连接片的引出端位置专门对齐主板上的供电焊盘位置，装配时不需要额外弯折连接片就能直接完成和主板的焊接，减少了装配工序中的弯折操作，避免连接片因为反复弯折出现断裂隐患。整个堆叠结构没有采用多余的辅助固定零件，依靠上下定位板的卡扣结构就能完成整体锁紧，减少了整体结构的零件数量，既降低了物料成本，也减少了装配环节的零件清点、组装步骤，适合规模化量产的装配需求。

　　散热通路的设计同时兼顾了低温环境下的温度均匀性，不会出现局部电芯温度过低导致的整组放电性能不一致问题，每节电芯周边的空气流通空间基本一致，能保证整组电芯的工作温度差控制在合理范围内，延长整个电池组的循环使用寿命。定位板的材质选用耐温绝缘材料，即使周边元器件出现短时高温，也不会出现材质融化变形的问题，同时材料本身的绝缘性能可以避免电芯外壳和周边金属结构件接触导致的短路风险，不需要额外在电芯表面包裹绝缘麦拉片，进一步压缩了模组的整体厚度，给终端产品的其他元器件预留出更多的设计空间。
