青少年机器人竞赛圆形底盘结构件

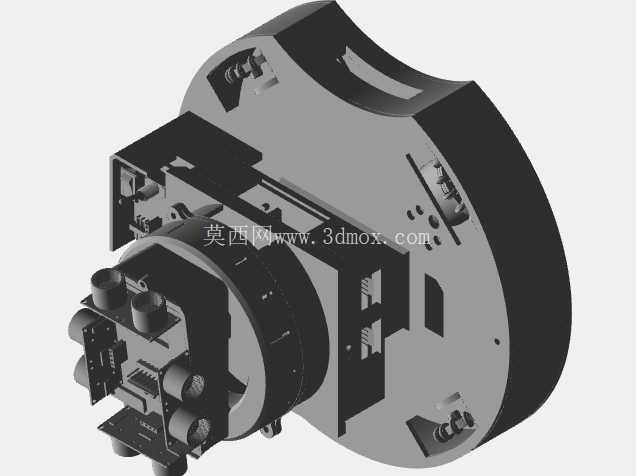

　　该结构件为青少年足球竞技类机器人的核心承载底盘，主要应用于中小学机器人赛事的小型轮式机器人装配场景，作为整机的安装基准承载主控板、电池、驱动轮组、击球机构、传感模块等全部核心部件，直接决定机器人的整机布局合理性与赛场运动稳定性。从实际使用场景来看，这类圆形底盘多用于RobocupJunior等小型足球机器人赛事，赛场对抗过程中需要频繁完成急停、转向、冲撞卡位动作，因此底盘的结构刚性、安装位精度、边缘抗冲击性能都有明确的工程要求。设计阶段优先采用类椭圆的圆润轮廓，完全规避直角结构，一方面是减少赛场运动过程中与其他机器人、场边围挡的剐蹭卡滞，另一方面圆润轮廓在发生碰撞时能更好分散冲击力，避免局部应力集中导致的结构开裂。

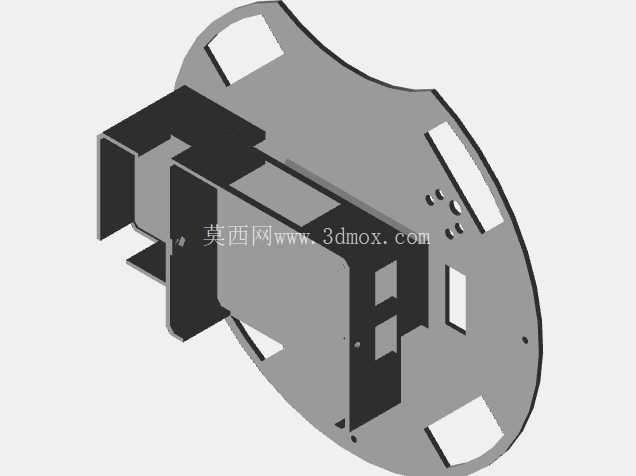

　　底盘上预留的四处矩形开槽，分别对应两组驱动轮与两组从动万向轮的安装避让位，开槽的尺寸边界严格匹配常用小型直流减速电机的轮组安装高度，确保轮组装配后轮胎下沿与底盘底面保持2mm的标准间隙，既不会出现底盘剐蹭场地地毯的问题，也不会因轮组伸出量过大导致整机重心过高。盘面均匀分布的多组小孔径安装孔，按照标准20mm孔距网格排布，可兼容市面上主流的青少年机器人开源硬件安装尺寸，不管是主控板、电池固定座还是红外传感支架、击球弹射机构，都可以直接通过铜柱与螺丝完成固定，不需要二次打孔修改，大幅降低参赛队伍的装配调试周期。

　　底盘边缘做了1.5mm的加厚翻边处理，在不显著增加整体重量的前提下提升了盘面的抗弯折性能，即便是赛场中发生高速冲撞，也不会出现底盘变形导致轮组定位偏移、运动轨迹跑偏的问题。从安装边界来看，该底盘的整体外轮廓尺寸控制在180mm直径范围内，完全符合青少年小型足球机器人的赛事尺寸规则要求，盘面的安装区域做了0.8mm的下沉处理，装配硬件后主控板等凸起部件不会超出底盘上沿的轮廓边界，避免对抗过程中硬件被撞脱落。

　　设计时还特意将电池安装位预留到底盘几何中心位置，确保整机重心落在轮组支撑面的正中心，不管是原地转向还是直线加速都不会出现侧倾、打滑的问题，配合轻量化的结构设计，整机装配完成后的总重量可控制在800g以内，能有效降低驱动电机的负载，提升续航时长与运动响应速度。盘面上的每一处安装孔都做了沉头处理，螺丝装配后钉头完全没入盘面以下，不会出现凸起剐蹭上方布线或者硬件的问题，开槽边缘也做了0.5mm的圆角过渡，避免装配轮组时割伤线材或者操作人员的手部。这类底盘结构既可以通过3D打印快速制作小批量样件用于赛前调试，也可以通过亚克力切割、铝合金铣削的方式制作高强度的正式比赛用件，结构本身的通用性极强，除了足球竞技机器人之外，也可作为小型巡检机器人、教学演示机器人的承载底盘使用，只需要根据具体的硬件尺寸调整对应安装孔的位置即可快速适配。
