CNC课程教学用异形连接支座结构

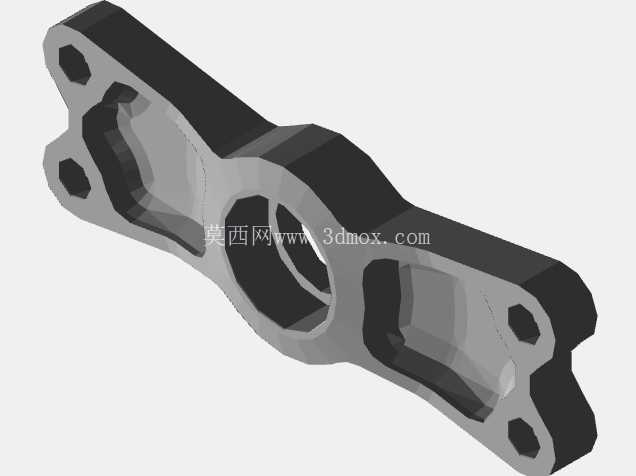

　　该零件属于机加工教学场景下的典型异形支撑连接构件，主要用于多腔体管路或传动组件的跨距连接固定，在小型动力传输单元、流体通路集成模块中可作为相邻部件的定位支撑载体，承担轴向限位、径向载荷分散以及安装基准统一的作用。从结构设计逻辑来看，整体采用非对称长条形布局，是为了适配安装面存在高低差、安装孔位不在同一直线的紧凑装配场景，避免额外增加转接垫块带来的装配累积误差。零件两端设置的内凹腔体结构，一方面是为了容纳对接部件的凸起定位端，实现装配时的径向自定位，减少装配调试时的找正时间；另一方面通过腔体挖空实现零件轻量化，在不降低整体结构刚性的前提下减少原材料消耗，适配机加工教学中关于材料去除率与结构强度平衡的训练要点。

　　零件上分布的多个沉头安装孔，孔位精度按照IT7级机加工公差设计，安装时可通过内六角螺栓穿过沉孔将零件固定在安装基座上，沉孔深度设计刚好覆盖螺栓头部，保证装配后零件表面无凸起，不会干涉相邻运动部件的运行轨迹。中间区域的贯通圆孔是核心的通路结构，可根据实际使用场景穿设传动轴、流体导管或者线缆，圆孔内壁设计有环形定位台阶，可对穿入的部件进行轴向限位，防止部件运行过程中出现轴向窜动。零件的外壁过渡区域全部采用圆角过渡，避免直角结构带来的应力集中问题，在承受交变载荷的工况下可有效降低应力集中系数，提升零件的疲劳寿命。

　　从安装边界来看，零件整体长度适配100-120mm的安装跨距，宽度方向最大尺寸不超过45mm，厚度方向最大尺寸为20mm，可在狭小的安装空间内完成布置，不需要对周边原有部件进行位置调整。设计过程中优先考虑了三轴CNC加工的工艺可行性，所有加工特征均可通过一次装夹完成正面、侧面的铣削、钻孔、镗孔工序，不需要设计复杂的专用工装夹具，适合作为机加工教学的实操案例，帮助学员掌握异形零件的装夹找正、工序排布、刀具路径规划的核心要点。零件的非对称外形并非随意设计，而是对应实际工况中安装空间的避让需求，两端腔体的深度根据对接部件的插入深度匹配设计，既保证对接部件有足够的插入深度实现稳定连接，又不会因为腔体过深导致零件局部壁厚过薄影响结构强度。

　　中间贯通孔的直径按照常用传动轴、流体导管的通用规格设计，具备较强的通用适配性，可在多类小型机械结构中替换同类型连接支座使用。安装孔的位置度公差控制在0.02mm以内，保证装配后零件的基准面与安装基座完全贴合，不会出现安装翘曲导致的内部应力残留。零件的表面粗糙度要求按照Ra1.6设计，配合面可满足密封或者滑动配合的基础要求，非配合面采用Ra3.2的粗糙度要求，平衡加工成本与使用性能。在实际教学应用中，该零件可覆盖从二维图纸绘制、三维建模、工艺路线制定、CAM编程到实际机床加工、尺寸检测的全流程训练点，学员在完成该零件的加工实操后，可掌握异形零件加工的核心工艺要点，理解结构设计与加工工艺之间的关联逻辑，避免出现设计的零件无法加工或者加工成本过高的问题。
