户外便携酒精炉三角挡风锅架结构设计

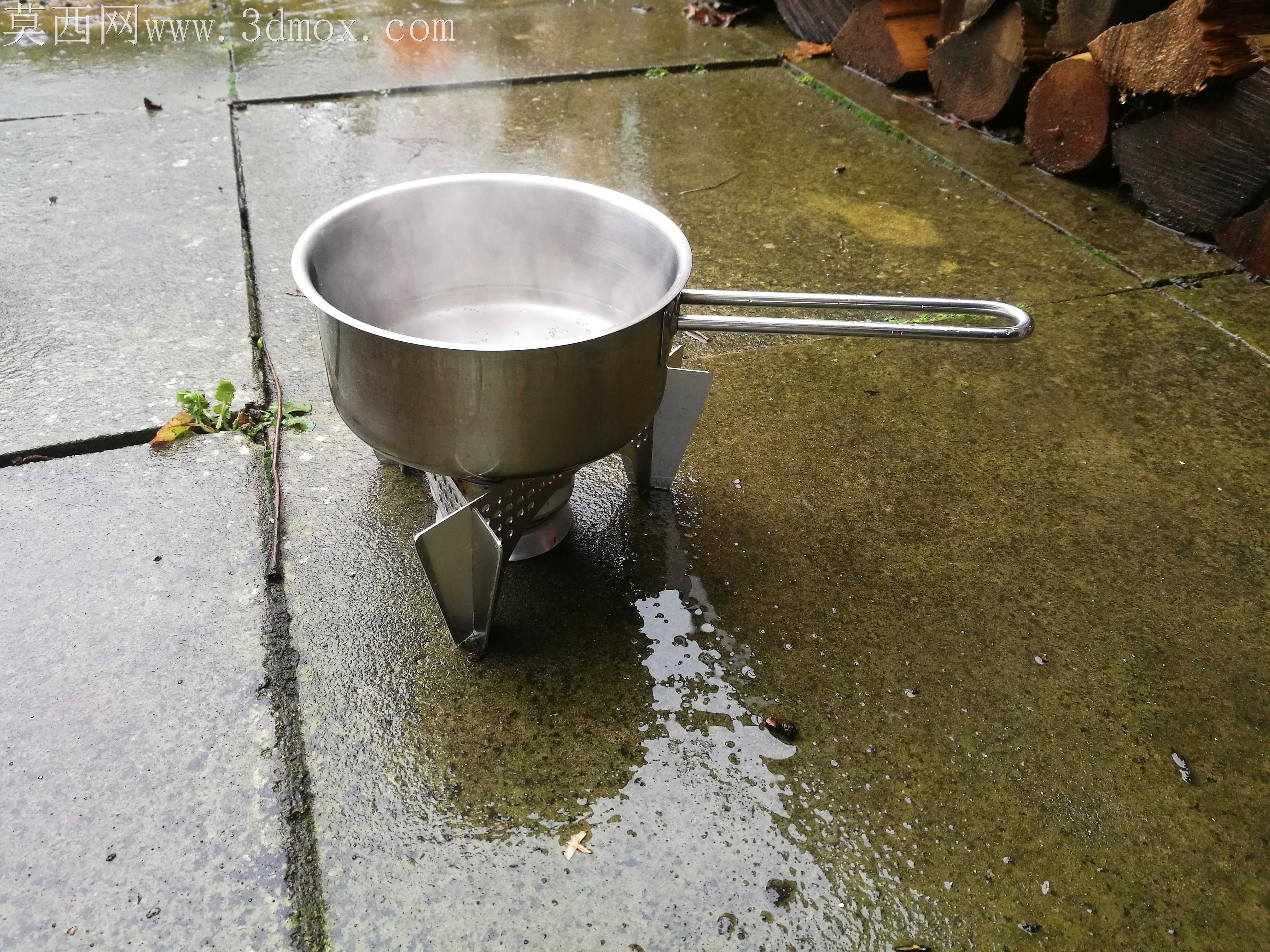

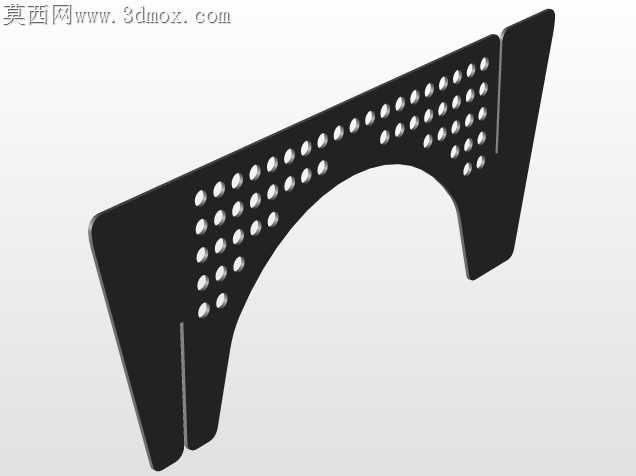

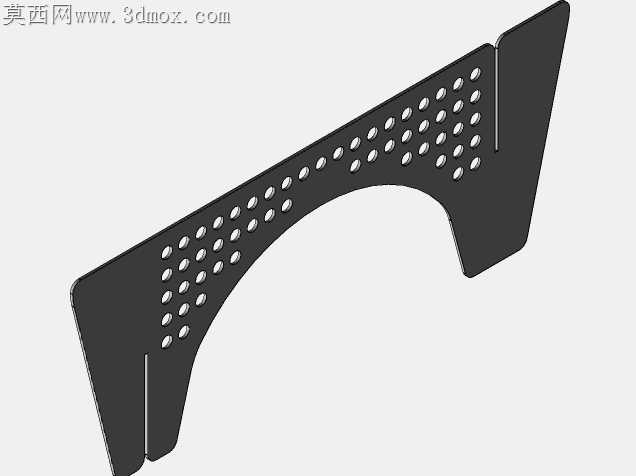

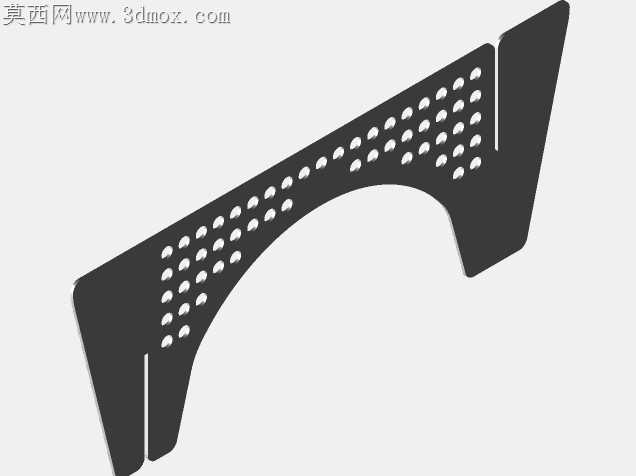

这款三角结构的炉具支架，主要面向轻量化户外露营、徒步穿越、应急户外炊事等场景设计，适配以固体酒精、小型液体酒精罐为热源的微型炉头，解决了微型酒精炉在户外使用时易受侧风干扰、热源分散、锅具放置不稳的核心痛点。在实际户外使用场景中，这类微型酒精炉本身自重极轻，搭配常规平底户外锅具、烧水壶时，很容易因为地面不平整、侧风扰动出现锅体滑移、火焰偏斜的问题，不仅会拉长烧水、煮食的等待时间，还存在热源倾倒引发烫伤、引燃周边易燃物的安全隐患，这款支架正是针对这些实际使用痛点完成的结构设计。从功能特性来看，支架采用三片式对称拼接结构，每片支架板上排布了密集的通风孔，既可以阻挡侧向的直吹风扰乱火焰形态，又能通过孔位保证燃烧所需的空气顺畅流通，避免酒精因为供氧不足出现燃烧不充分、冒黑烟、火力不足的问题；支架的三个支撑脚向外延伸形成稳定的三角支撑面，接触地面的位置做了加宽切角处理，即使在略有起伏的泥地、湿滑的岩石表面放置，也能保持足够的支撑稳定性，不会轻易侧翻。从设计思路上，这款支架采用无紧固件的拼接装配逻辑，三片完全相同的板材通过侧边的切槽互相嵌合，不需要额外的螺丝、卡扣等连接件，拆解后可以叠成平整的片状，收纳厚度仅为单块板材的厚度，能够轻松塞进背包侧袋、户外炊具套锅的缝隙中，几乎不占用额外的收纳空间，非常符合轻量化户外装备的设计逻辑。板材选用1毫米厚度的金属板材加工，激光切割即可一次成型，加工精度容易保证，批量生产的成本极低，用户如果有加工条件也可以自行切割制作；铝质板材的重量更轻，导热散热速度快，使用后能够快速降温，收纳时不容易烫坏背包内的其他物品，不锈钢板材则更耐高温，长期使用不容易出现受热变形的问题，两种材质都能适配这个结构的使用需求。从安装边界与适配尺寸来看，三片支架拼接完成后，中心形成的圆形围合区域刚好可以容纳常规直径的易拉罐式酒精罐，支架顶部的支撑边形成的三角承托面，能够稳定支撑直径10厘米到18厘米的平底户外锅、露营烧水壶，承托边缘做了内凹的弧形切边，能够贴合锅具的底部弧度，避免锅具在放置时出现滑动位移；支架的整体高度刚好让酒精炉的火焰外焰区域接触锅具底部，最大化利用燃烧产生的热量，减少不必要的热量损耗，同时支架底部预留了足够的通风间隙，不会因为贴紧地面阻断酒精炉底部的空气供给，保证燃烧过程持续稳定。在实际使用中，用户只需要将三片板材通过切槽互相嵌合，放置在平整的硬质地面上，把点燃的酒精炉放在支架中心的围合区域，再将锅具平稳放置在支架顶部的承托面上即可，使用完成后等待支架完全冷却，只需要轻轻拆分三片板材就可以叠放收纳，不需要复杂的拆装步骤，即使是没有户外装备使用经验的新手也能快速上手。
