无动力重力滚筒输送台结构设计方案

项目分类:输送机 发布时间:2026-07-14 ID:1199239
  • 无动力重力滚筒输送台结构设计方案
  • 无动力重力滚筒输送台结构设计方案

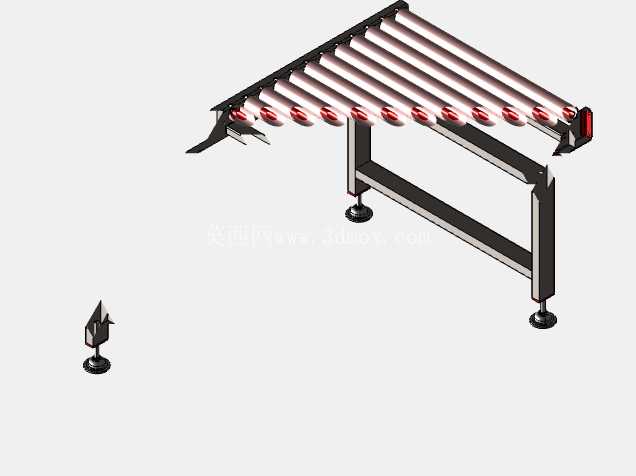

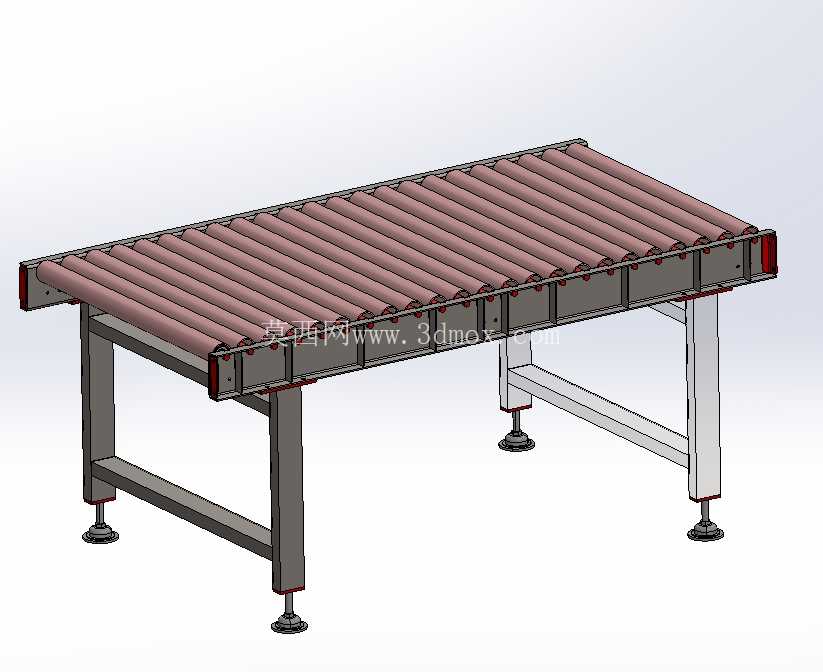

  在车间工序间周转、仓储分拣线、包装工位衔接这类不需要额外动力驱动的物料流转场景里,重力滚筒输送设备一直是低成本高适配性的选型方向,这类设备依靠输送面的微小倾斜角度,让载具或者工件自身重力分力作为前进动力,不需要布置电机、减速箱、传动链这类驱动组件,后期运维成本极低,也不会产生驱动部件的运行噪音,适合短距离、固定节拍的工件流转场景。这套重力滚筒输送台的整体框架采用型钢焊接成型,支腿部分设计了可调节脚杯,能够在地面不平整的安装场景下,通过调整脚杯的旋入深度来校准整个输送面的水平度或者预设倾斜角度,脚杯底部的橡胶垫还能起到防滑减震的作用,避免设备在工件滑动过程中出现移位。滚筒部分采用等间距排布的设计,选型时需要匹配输送工件或者托盘的最小底面尺寸,保证工件在输送过程中始终有至少三根滚筒同时接触支撑,避免出现工件卡滞、倾斜掉落的问题,滚筒两端采用轴承座内嵌的安装方式,转动阻力小,即使是重量较轻的工件也能依靠重力顺利滑动。两侧的框架侧板做了加高止挡设计,能够避免工件在滑动过程中从侧面滑落,两端的端板位置可以根据实际产线对接需求,加装缓冲挡块或者对接其他输送设备的接口,不需要额外对主体框架做二次加工。

  支腿之间设计了横向的连接横梁,一方面是提升整个框架的结构刚性,避免长距离输送时框架出现中部下挠的变形问题,另一方面也可以作为后期加装扫码支架、工件导向条、工位阻挡器的安装基准,不需要在主侧板上额外打孔破坏结构强度。设计这类无动力滚筒输送台的时候,首先要确认输送工件的单重、底面接触特性,以此来选定滚筒的壁厚、轴径以及轴承的载荷等级,避免工件压上去之后滚筒出现弯曲变形、转动卡滞的问题;其次要根据输送距离和工件滑动的顺畅度要求,设定合理的倾斜角度,通常角度控制在1.5度到5度之间,角度过小会导致工件滑动停滞,角度过大则会让工件滑动速度过快,末端撞击挡块产生噪音甚至工件磕碰损伤。

  安装边界上,这类输送台的宽度可以根据工件尺寸做模块化调整,单段标准长度通常控制在2米到3米之间,过长的输送线可以通过多段拼接的方式组合,拼接处要保证滚筒端面的齐平度,避免接缝位置出现高度差卡滞工件;支腿的高度调节范围通常在上下100毫米左右,能够适配不同高度的作业工位对接需求,不需要额外制作垫高底座。在实际应用中,这类重力滚筒台经常被布置在装配线的末端,用来承接装配完成的工件,靠重力滑到质检或者包装工位,也会用在仓储区的出库分拣段,配合人工分拣实现不同流向的工件分流,因为没有动力部件,在一些有防爆要求的车间场景里,也不会产生电气火花,适配性比动力输送线更广。

  滚筒的表面可以根据输送工件的特性做不同处理,输送表面容易划伤的工件时可以在滚筒外套装聚氨酯胶套,输送有油污的工件时可以采用镀锌滚筒避免锈蚀,这些模块化的选型都可以在这套主体框架的基础上直接替换,不需要改动整体结构。框架的表面处理采用喷塑工艺,相比普通喷漆更耐磕碰,车间日常使用中接触到油污、切削液也不容易出现漆层脱落锈蚀的问题,后期维护只需要定期给滚筒轴承加注润滑脂,检查脚杯的固定状态即可,运维工作量远低于带动力的输送设备。在三维建模过程中,这套结构的所有安装孔位、型材拼接位置都做了装配干涉校验,滚筒和侧板之间预留了合理的转动间隙,支腿和横梁的连接位置采用标准螺栓连接,方便运输过程中拆解,到现场之后不需要复杂的焊接作业,只需要用常规工具就能完成组装,大幅降低现场安装的难度和工时成本。
