轻型工件检测输送一体化迷你输送装置

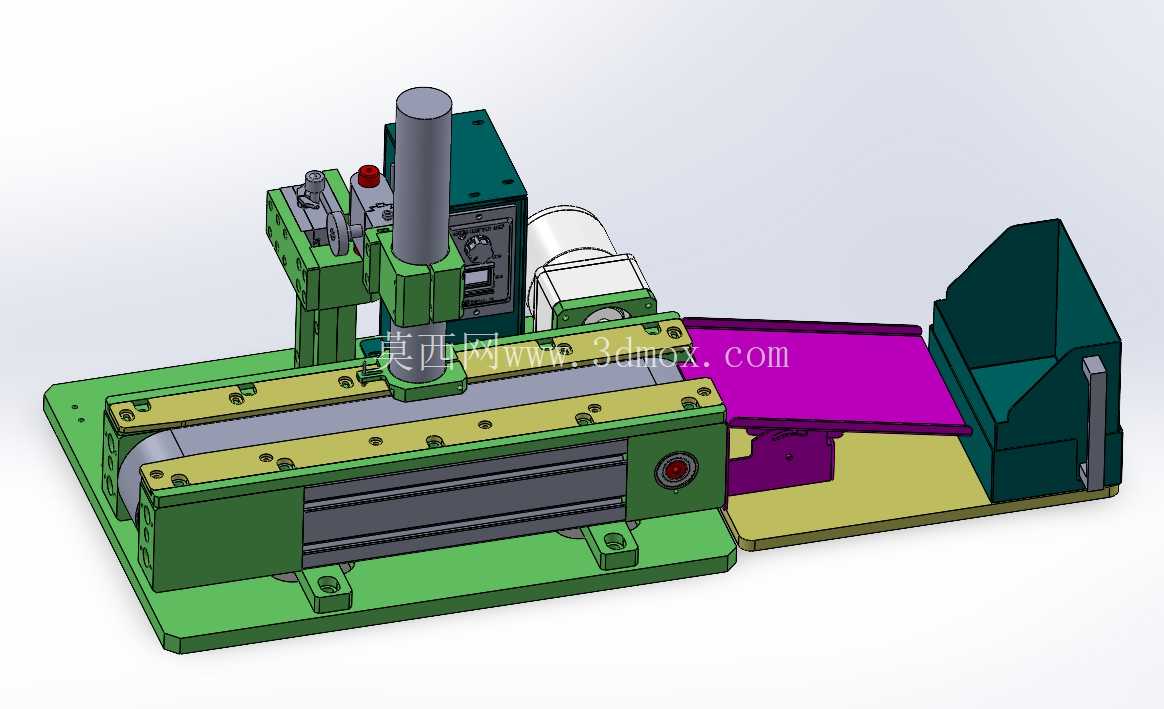

在汽车冲压零部件的产线布局里，这类迷你输送装置往往承担着衔接冲压工位与后续检测、分拣环节的关键作用，不同于长距离跨车间的大型输送线，它的服务半径集中在单工位周边1米范围内，专门针对重量在5kg以内的小型冲压件、电子结构件、轻质塑料件完成短距离移载，同时集成了工件到位检测的辅助功能，避免人工反复取放带来的效率损耗与磕碰风险。从结构设计逻辑来看，整个装置采用一体化台座式布局，底部的铸铁安装基座预留了四个沉头安装孔，可直接固定在冲压设备旁的工作台面或者独立型材支架上，安装基面的平面度公差控制在0.1mm/m以内，保证输送段运行时不会出现偏磨、抖动的问题。输送主体采用平皮带传动结构，主从动辊筒的中心距控制在600mm左右，皮带宽度设置为180mm，足够覆盖绝大多数小型冲压件的承载需求，辊筒两端采用带座深沟球轴承支撑，传动端通过联轴器与侧方的减速电机直连，省去了额外的链传动或者带传动结构，既压缩了整体横向尺寸，也减少了传动环节的故障点。在输送线的进料端上方，设置了一套带导向的压料限位机构，垂直布置的气缸带动压头下行，可对到达指定位置的工件进行短暂定位，配合旁侧的检测传感器完成工件尺寸、外观缺陷的快速检测，检测完成后压头抬起，工件随皮带继续向前输送到末端的集料导槽内，导槽采用倾斜式设计，角度设置为35度，工件可依靠自重滑入下方的集料箱，无需额外设置拨料机构。整个装置的气动管路、传感器线缆全部沿基座侧边的走线槽布置，避免线缆外露被工件剐蹭，电气控制元件集成在侧方的立式控制盒内，控制盒面板上设置了启动、停止、急停按钮，同时预留了IO接口可直接对接冲压设备的主控系统，实现与冲压节拍的联动运行。设计过程中特意将所有运动部件的防护等级做了针对性处理，皮带下方设置了可拆卸的接屑盘，方便清理冲压过程中掉落的金属碎屑，气缸的伸出端设置了防尘护套，避免车间内的粉尘、油污进入气缸缸体导致密封件磨损。从安装边界来看，整个装置的总长不超过800mm，总宽度控制在350mm以内，最高处的气缸顶端距离安装基面的高度为420mm，不会遮挡操作人员的操作视线，也不会和冲压设备的滑块行程产生干涉，可灵活布置在不同吨位的小型冲压设备出料侧，也可多台串联组成多工序检测输送线，适配不同的产线布局需求。不同于常规输送设备只做单一移载功能的设计，这套装置将定位、检测、导料功能全部集成在极小的安装空间内，不需要对现有产线做大规模改造就能快速部署，对于小批量多品种的轻型工件生产场景来说，不需要定制专用的长距离输送线，单台设备就能完成单工位的物料流转需求，后期维护时只需要定期检查皮带张紧度、气缸行程以及传感器灵敏度即可，易损件均采用标准件，更换成本低，互换性强，能够很好地适配离散制造场景下灵活多变的工位布局要求。
