蜗轮蜗杆传动减速箱体结构设计

在各类需要大传动比、低转速大扭矩输出的工业传动场景中，蜗轮蜗杆结构的减速装置始终占据着不可替代的位置，这套蜗轮箱的三维结构完整还原了实际量产机型的全部细节，从箱体的分箱面设计到各轴系的安装定位结构，都完全遵循机械设计的工程规范。从实际应用场景来看，这类蜗轮箱常被用在输送线的驱动端、小型自动化设备的进给机构、压铸周边辅助设备的传动单元，以及需要反向自锁的起重辅助机构中，凭借单级即可实现大传动比的特性，不需要搭配多级齿轮组就能完成转速匹配，大幅缩小整套传动系统的占用空间。

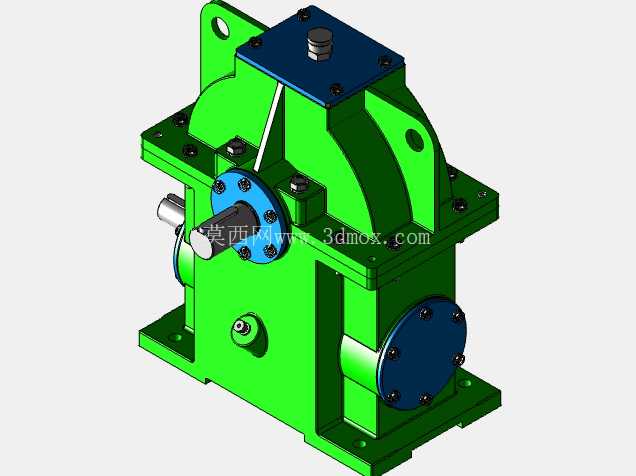

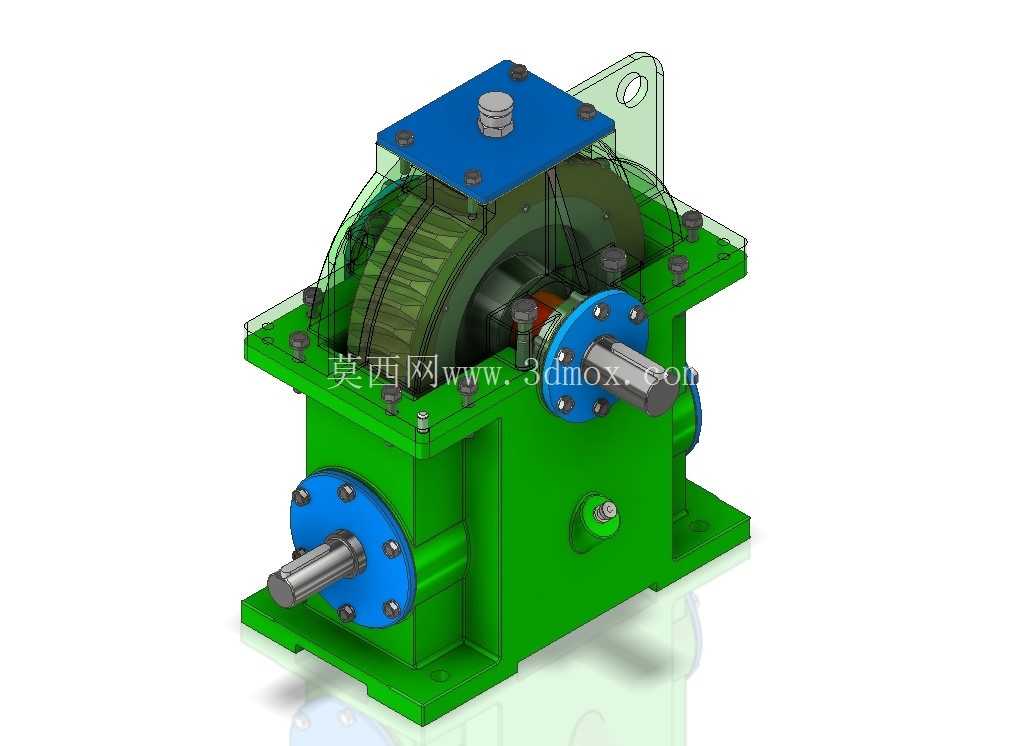

从功能特性上看，这套箱体采用上下分箱的结构设计，上箱盖与下箱体通过沿结合面均匀布置的螺栓完成紧固，结合面处加工有定位销孔，装配时可以通过定位销保证上下箱的同轴度，避免轴系安装出现偏载。箱体的输入轴端采用法兰式端盖定位，输出轴端同样配置了密封端盖，端盖与箱体的配合面预留了密封件安装槽，可以根据使用场景选配毡圈密封或者橡胶油封，防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、切削液进入箱体内部损伤啮合齿面。箱体顶部设置了透气塞安装位，设备长时间运行时箱体内温度升高、气压上升，透气塞可以平衡箱体内外压力，避免密封件因为压差过大出现渗油问题；箱体下部侧面设置了油位观察与放油螺塞的安装结构，日常维护时不需要拆解箱体就能观察润滑油液位，换油时可以直接通过底部的放油口排空旧油。

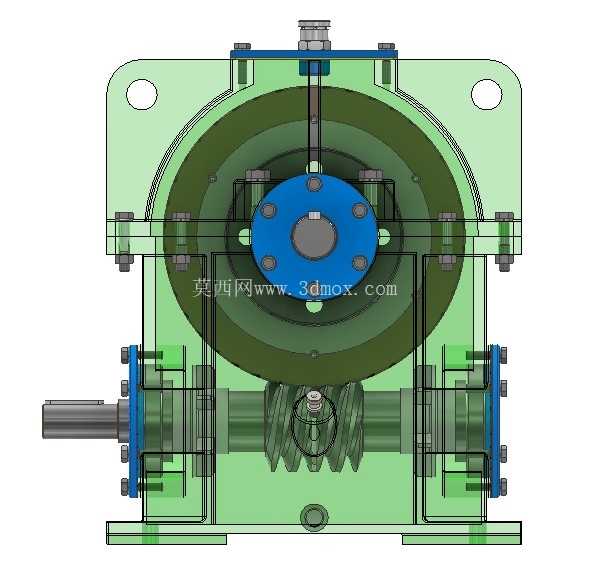

设计思路上，这套结构优先考虑了加工工艺性与装配便利性，下箱体的底部设计了带安装孔的支撑脚，安装孔的间距、孔径都匹配常规工业设备的安装基座尺寸，支撑脚与箱体主体之间设置了加强筋，既可以提升箱体的整体刚性，避免承受重载时箱体出现变形导致齿面啮合不良，又不会过度增加箱体的整体重量。输入轴与输出轴呈空间90度垂直布置，这是蜗轮蜗杆传动的典型布局，输入轴连接高速端的动力源，通常是电机或者其他高速输出装置，蜗杆带动蜗轮完成减速后，动力从输出轴传递给工作机构，这种垂直轴的布局可以灵活适配设备内部的动力走向，不需要额外增加换向传动结构。箱体侧面的吊耳结构是为了方便设备组装、搬运时的起吊作业，吊耳的位置经过重心匹配，起吊时箱体可以保持平稳，不会出现倾斜磕碰轴端的问题。

从安装边界来看，箱体底部的四个安装孔采用长圆孔与圆孔组合的设计，安装时可以小幅调整位置，降低基座加工的位置精度要求；各轴端的伸出长度、轴径尺寸都符合通用的传动连接标准，可以直接搭配标准联轴器、链轮或者带轮使用，不需要额外加工转接结构。箱体的外形轮廓做了圆角过渡处理，既避免了应力集中，也能减少铸造时的缺陷概率，所有的螺栓连接位都设计了凸台，保证螺栓拧紧时有足够的支撑平面，不会因为箱体表面的斜度导致螺栓受力偏斜。在实际选型匹配时，只需要确认输入转速、输出扭矩以及安装空间的尺寸边界，就可以直接套用这类箱体的结构完成整套传动系统的设计，内部的蜗轮蜗杆啮合参数、轴承选型都可以在这个箱体结构的基础上根据负载需求调整，箱体本身的刚性足以支撑常规工况下的传动负载，不会因为箱体变形导致齿面接触不均、磨损加剧的问题。对于三维建模从业者来说，这套结构完整覆盖了箱体类零件的建模要点，包括分箱面的处理、安装凸台的设计、加强筋的布置、密封结构的预留等细节，都可以作为同类传动箱体设计的参考，建模时需要注意各配合面的尺寸公差、同轴度要求，才能保证后续装配时各部件不会出现干涉，轴系转动灵活无卡滞。
