压铸成型CS型连接插座结构件

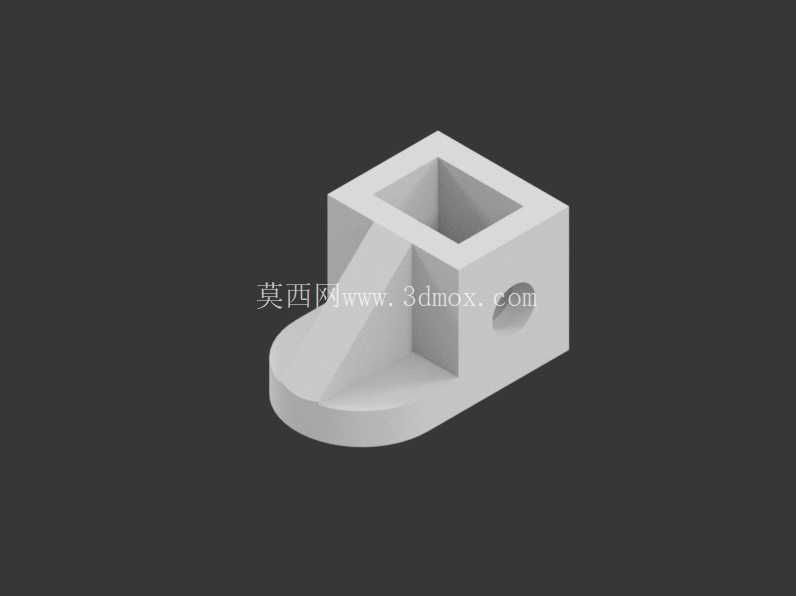

　　该压铸件属于电气连接类安装基座，主要应用在低压电气柜内部布线、小型机电设备外接端口的固定场景中，承担接口定位、线缆承托、外部插接件导向的核心作用，日常工况下需要承受反复插拔带来的侧向冲击力，同时要适配压铸生产的拔模斜度、壁厚均匀性要求，避免成型后出现缩孔、冷隔缺陷。从结构设计逻辑来看，主体上方的方形通腔是插接配合的核心容纳空间，内腔尺寸严格匹配对应插头的外形公差，单边预留0.15mm的插接间隙，既不会因为间隙过大导致插接晃动、接触不良，也不会因为间隙过小造成插拔卡滞、镀层磨损。

　　腔体侧壁延伸出的斜向加强筋直接连接到底部的圆弧安装面，筋板厚度设置为3mm，和主体4mm的壁厚保持合理的厚度差，压铸时金属液填充流畅，冷却过程中不会因为壁厚差过大产生应力集中导致零件变形，圆弧底座的设计一方面是为了适配安装面的圆弧定位凸台，省去额外的定位销结构，另一方面圆弧过渡可以减少压铸时的尖角应力，提升零件的抗冲击性能。侧壁上的横向通孔是安装锁紧销的位置，孔位和上方方形腔体的中心距控制在12mm，锁紧销穿过该孔后可以卡入插头侧面的定位凹槽，防止设备运行过程中因为振动导致插头松脱，孔口做了0.5mm的倒角处理，既方便销钉装配导入，也能去除压铸后的飞边毛刺，避免装配时割伤操作人员。

　　安装边界方面，零件整体的最大外轮廓尺寸控制在32mm×28mm×25mm范围内，底部安装面的平面度要求控制在0.1mm以内，保证安装后和基座贴合紧密，不会出现倾斜导致的插接对位偏差，所有的棱边都做了R0.3的圆角处理，符合压铸件的通用设计规范，不需要后续额外的打磨工序就能直接进行表面喷塑处理。在实际设备适配中，这类插座结构件通常成组安装在电气安装板上，相邻两个插座的中心距预留20mm的操作空间，方便操作人员单手完成插拔动作，斜向加强筋的位置刚好避开了下方布线槽的走线路径，不会和线缆产生干涉，零件的材质选用ADC12压铸铝合金，成型后重量仅28g，既满足结构强度要求，也能控制整体设备的重量负载。

　　设计过程中特意将拔模方向设置为垂直于底部安装面，所有和拔模方向平行的面都设置了1°的拔模斜度，不需要额外的侧向抽芯结构就能完成压铸生产，大幅降低了模具的加工成本和生产过程中的模具维护频率，侧壁的锁紧孔因为和拔模方向垂直，采用模具上的固定型芯成型，孔位的同轴度可以控制在0.08mm以内，完全满足锁紧销的装配精度要求。在工况适配层面，该结构可以承受最高120℃的工作环境温度，适配常规工业设备的运行温升要求，表面喷塑处理后可以抵御轻度的油污、粉尘腐蚀，适合在普通车间的设备上长期使用，不需要额外的防护结构。
