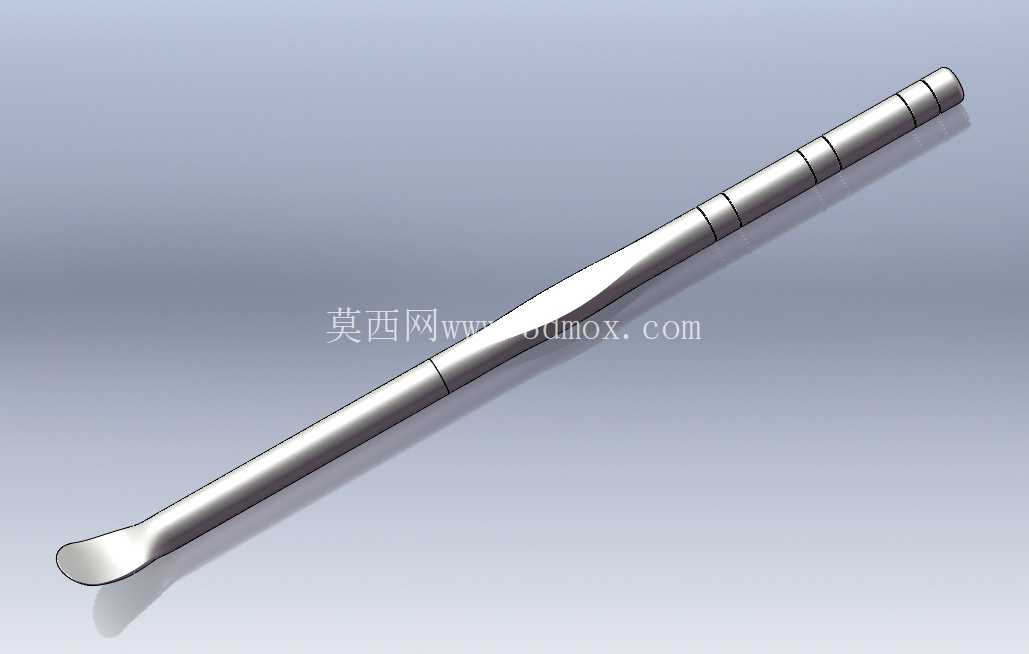

金属一体式掏耳勺结构三维设计

　　这款掏耳勺的结构设计，最初是从日用小五金的量产落地角度切入的，作为日常个人清洁类手持小工具，它的应用场景覆盖家庭日常护理、采耳服务门店配套工具、旅行便携清洁套装配件等多个领域，实际使用中需要兼顾握持手感、操作安全性与长期使用的耐用性，因此整体结构没有多余的装饰性设计，所有外形细节都围绕实际使用需求排布。从功能特性来看，掏耳勺的勺头部分采用了圆弧过渡的薄边设计，边缘做了R0.2左右的圆角处理，避免使用过程中刮伤耳道皮肤，勺头的内凹深度控制在1.2mm，既可以有效带出耳道内的耵聍，又不会因为凹陷过深导致清理时触碰耳道深处造成不适，勺头与杆身的衔接位置做了渐变收窄的过渡，没有突兀的台阶，减少清理过程中杆身对耳道外沿的剐蹭。

　　杆身部分采用等直径的圆杆结构，整体直径控制在3mm，这个尺寸是经过多轮手持测试确定的，既不会因为杆身过细导致握持时容易弯折，也不会因为过粗增加整体重量，长时间手持操作也不会产生明显的负重感。杆身上设计了多道等距分布的环形凹槽，凹槽深度0.2mm，宽度1mm，相邻凹槽的间距为8mm，这些凹槽一方面可以增加握持时的摩擦力，避免手部出汗或者沾有护肤品时操作打滑，另一方面也可以在量产的抛光工序中作为定位基准，方便工装夹持固定，保证每一批次产品的勺头角度、杆身直线度的一致性。杆身的尾端做了圆弧收头处理，没有尖锐的棱角，既可以避免放置时刮伤收纳包或者其他随身物品，也可以在需要的时候作为临时的细部按压工具使用，不会因为尾端尖锐造成误伤。

　　设计过程中首先确定了整体的长度边界，整支掏耳勺的总长度控制在120mm，这个长度既可以满足日常掏耳时的操作距离需求，不需要将手部过度贴近耳部影响视线，也不会因为长度过长导致放入随身收纳盒、化妆包时占用过多空间，适配绝大多数常规尺寸的便携清洁套装的安装槽位，收纳时不需要额外预留过大的空间。结构上采用一体式金属加工的方案，没有拼接、焊接的结构，避免长期使用后出现衔接位置断裂、松动的问题，整体的结构强度可以承受日常使用中的正常弯折力，正常使用情况下不会出现永久变形。

　　建模过程中对所有的棱角位置都做了圆角处理，除了勺头的工作边缘，杆身的凹槽边缘、尾端的过渡位置都做了不小于R0.1的圆角，一方面是为了使用时的触感更顺滑，没有硌手的棱角，另一方面也是为了适配金属压铸、后续抛光的量产工艺，避免压铸过程中出现应力集中导致的填充不满、冷隔缺陷，同时减少抛光工序的工作量，不需要额外对尖锐边角做打磨处理。从安装边界来看，这款掏耳勺作为独立的手持工具，不需要额外的配套安装结构，单独使用时可以直接握持操作，搭配收纳套使用时，杆身的等直径结构可以适配内径3.1-3.5mm的硅胶、金属收纳套，插入后不会出现过松脱落或者过紧难以拔出的问题，环形凹槽也可以和收纳套内的定位凸点配合，实现收纳时的位置固定，避免携带过程中勺头从收纳套中滑出被污染或者刮伤其他物品。在实际的结构验证中，针对勺头的受力情况做了模拟，勺头在承受5N的侧向力时，最大变形量不超过0.1mm，不会因为正常使用的力度出现勺头弯折的问题，杆身的环形凹槽位置的应力集中系数控制在1.2以内，长期反复受力也不会出现疲劳断裂的情况。整体的外形没有做多余的曲面变化，所有的结构特征都服务于实际使用与量产加工，既保证了使用时的安全性与舒适度，也兼顾了五金件量产的工艺可行性，减少不必要的加工工序，降低量产时的成本控制难度。
