叉形连接固定支架机械结构设计

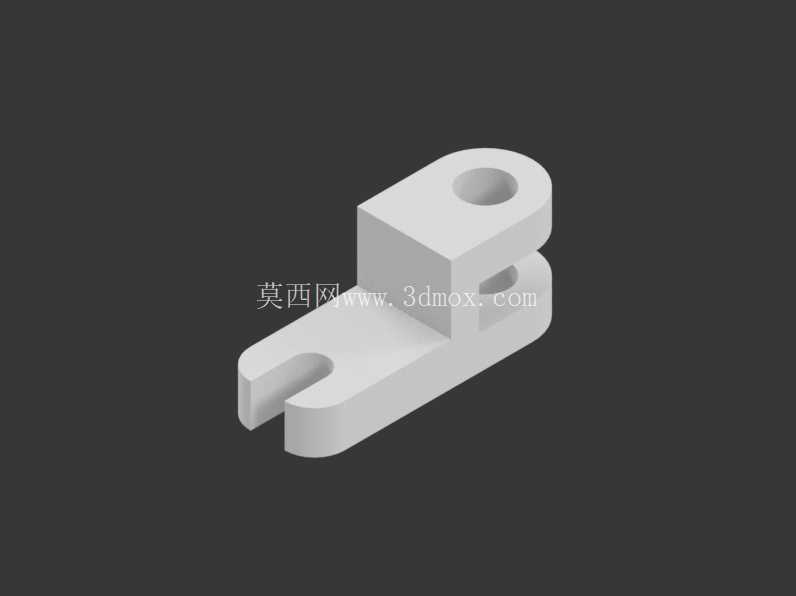

　　在轻工自动化输送线、小型工装夹具的工位定位模块里，这类叉形支架是承担铰接支撑与载荷传递的核心小尺寸零件，日常工况下多承受垂直方向的静载荷与小幅度往复摆动带来的交变载荷，常见于工位挡停机构、小型气动执行件的末端支撑位，替代传统焊接式支座实现模块化快装快换，减少设备运维时的拆装工时。从结构功能来看，零件主体采用L型弯折的一体式块状基体，底部平直段开设U型开口槽，用于安装时沿槽向调整固定位置，适配安装基面的孔位公差，避免因基座加工误差导致装配卡滞；上部立段设置上下同轴的两个铰接孔，上孔为完整通孔，下孔为半开放叉口结构，可直接卡入配套的销轴类连接件，无需从轴端穿装，大幅提升狭小安装空间内的装配效率，两个孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞、无偏磨。

　　设计阶段优先考虑了零件的压铸成型工艺性，所有棱边均设置R1.5-R2mm的铸造圆角，避免压铸时出现应力集中导致的冷隔、缺料缺陷，基体壁厚均匀控制在4mm，无局部过厚结构，防止成型后出现缩孔变形，铰接孔位置预设1mm的加工余量，压铸成型后仅需对孔位进行精铰即可达到装配精度要求，减少后续机加工的工序时长。安装边界方面，零件底部安装面的平面度要求为0.05mm，保证与安装基面贴合后无翘曲，U型槽的宽度适配M6规格的内六角圆柱头螺钉，槽长方向可提供12mm的位置调整余量，上部铰接孔的公称直径为8mm，可适配直径8mm的标准圆柱销或带肩铰接销轴，两铰接孔的中心距为22mm，立段总高度为30mm，整体外轮廓尺寸控制在长48mm、宽20mm、高35mm范围内，可嵌入宽度25mm以内的铝型材安装槽内使用，不会与周边相邻的气动管路、传感器支架产生空间干涉。

　　实际选型应用时，这类支架多用于载荷不超过500N的轻载铰接工位，比如小型工件的翻转定位挡块、气动拨杆的支撑座、检测探针的浮动安装支座，相比一体式焊接支架，其压铸成型的零件一致性更好，批量装配时无需单独配修，互换性更强，叉口式的铰接结构也能在设备维护时快速拆换铰接端的执行件，无需拆卸整个支架的安装螺钉，缩短产线停机维护的时间。结构细节上，底部U型槽的开口端设置了1mm的导入倒角，方便安装时螺钉快速对位，上部铰接孔的两端均设置0.5mm的倒角，去除孔口毛刺，避免销轴装配时刮伤配合面，基体与立段的衔接位置设置了三角形加强筋，提升拐角处的结构强度，承受侧向载荷时不会出现根部断裂的问题，零件表面无需额外做表面处理，压铸成型后的自然氧化层即可满足常规车间环境下的防锈要求，若应用在潮湿工况可额外做阳极氧化处理提升耐蚀性。
