带5V2A输出的USB接口连接器结构

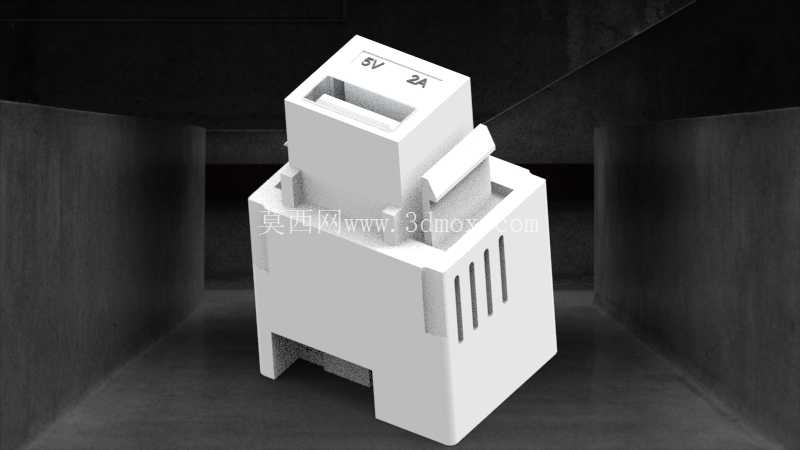

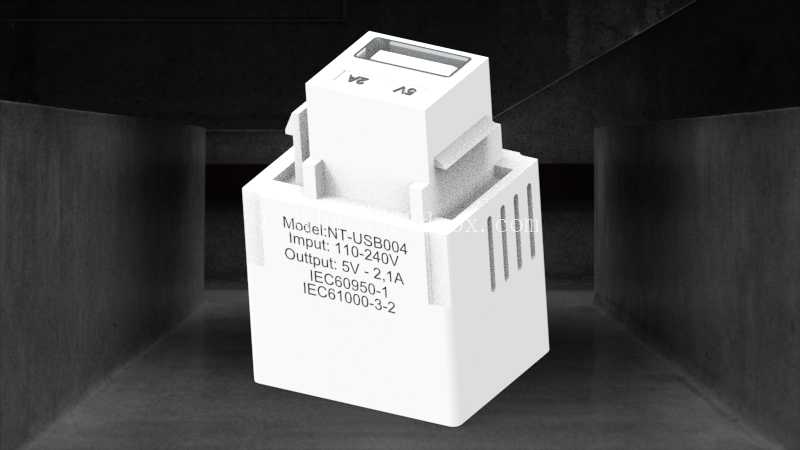

　　这款USB连接器结构主要面向低压小功率供电场景设计，常见于桌面嵌入式供电单元、弱电箱集成供电模块、小型设备外置供电扩展位等安装场景，核心作用是为外接小型数码设备、低功耗传感模块、便携外设提供稳定的5V/2A直流供电通路，同时承担接口物理防护、插拔导向的结构功能。从结构设计逻辑来看，整体采用上下嵌套的装配形式，下部壳体作为安装基座，预留了对应安装位的卡接结构，侧面开设的多道通槽一方面用于装配时的卡扣对位，另一方面可在接口长期通流工作时形成自然对流散热通道，避免内部接插端子因持续通流积热导致接触电阻升高。上部模块为接口承载单元，顶面直接标注5V、2A的额定供电参数，可在安装使用时直观提示供电规格，避免外接设备超功率接入引发的供电故障。

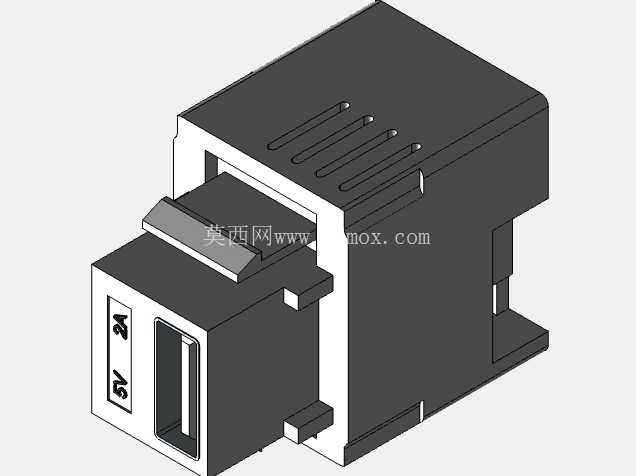

　　接口位置做了内凹式设计，USB插口藏于上部模块的内凹槽内，插拔时可通过槽体侧壁形成导向，即使盲插操作也能顺利对准端子，同时内凹结构可减少日常使用中异物触碰、外力磕碰对接口端子的损伤，提升接口的抗外力破坏能力。上部模块侧面设置的弹性卡舌，在上下壳体装配完成后可卡入下部基座的对应卡槽内，无需额外螺丝紧固件即可完成壳体装配，既减少了装配工序的零件数量，也方便后期维护时快速拆解检修内部端子。

　　从安装边界来看，下部基座采用直立方型结构，底部预留的两个支撑缺口可适配标准导轨卡装或者面板螺丝固定两种安装方式，安装时仅需预留对应方形开孔即可完成嵌入固定，整体外轮廓无突出的尖锐结构，嵌入安装后与安装面板表面齐平度较好，不会出现突兀的凸起影响周边设备排布。结构设计时充分考虑了插拔受力的传递路径，日常插拔USB插头时的作用力会通过上部壳体直接传递到下部安装基座，不会直接作用在内部的导电端子与焊接引脚上，可避免长期插拔导致的端子松脱、焊点虚接问题，有效提升接口的机械使用寿命。

　　壳体侧面的散热槽开设位置避开了内部端子的安装区域，不会因为开槽降低壳体的结构强度，同时槽体的宽度控制在2mm以内，可避免日常使用中细小金属异物掉入壳体内部引发短路风险。上部模块与下部基座的配合面做了错位止口设计，装配完成后配合缝隙小于0.3mm，可阻挡日常环境中的灰尘、飞溅液体进入壳体内部，适配普通室内办公、工业弱电柜等常规使用场景的防护需求。在接插端子的布局上，内部预留了标准USB接口的端子安装位，同时对应供电引脚的位置做了加强筋结构，可在大电流通流时为引脚提供足够的支撑力，避免插头插入时引脚受力变形。整体结构的壁厚设计均匀，既保证了壳体的结构强度，也适配常规的注塑加工工艺，生产时不易出现缩痕、翘曲等成型缺陷，可有效降低批量生产的不良率。
