CI悬挂支架压铸成型结构设计

在小型动力传输、轻工自动化输送以及紧凑型液压管路排布场景中，这类悬挂式支撑构件的应用覆盖范围极广，它既可以作为管路铺设过程中的悬空固定基座，也能在小型执行机构的侧装布局里承担载荷传递的核心节点作用。从实际工况适配角度出发，该构件的主体采用一体化压铸成型思路，避免了多零件拼接带来的装配累积误差，也减少了长期受振工况下连接螺栓松动失效的风险。

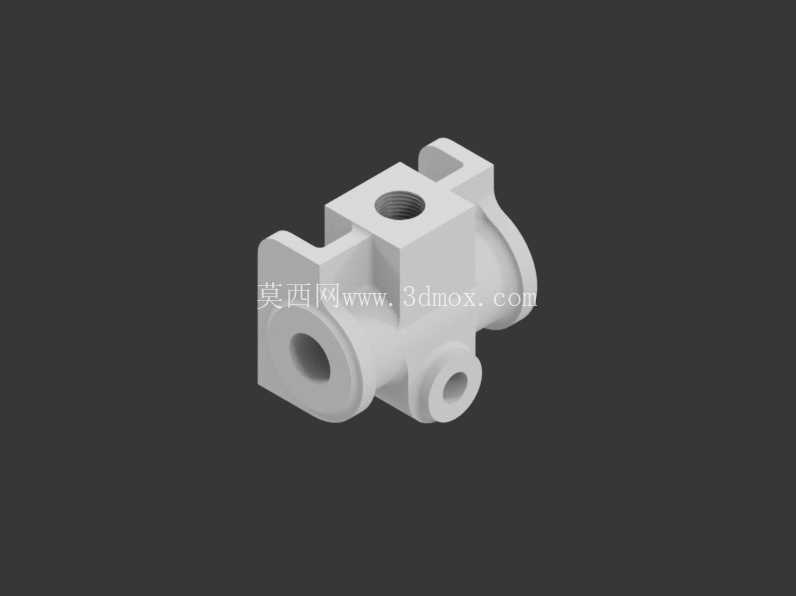

观察整体结构布局，主体的中空筒状腔体是核心的穿装通道，可容纳直径匹配的光轴、管路或者线缆束穿过，腔体两端的环形凸台做了加厚处理，当轴类零件穿入后，凸台端面可直接与配套的轴套、密封端盖贴合，既保证了装配时的定位精度，也能在长期相对转动或滑动过程中降低接触面的压溃磨损。主体上方的带内螺纹凸台，是垂直方向的连接接口，可适配对应规格的调节螺杆、油嘴或者紧定螺钉，当穿装在筒腔内的轴件需要轴向锁止时，拧入紧定螺钉即可顶住轴面完成固定；如果该构件用于液压管路的固定支架，这个螺纹孔也可作为注油或者压力检测的外接接口，不用额外在主体上钻孔攻丝，减少二次加工的工序成本。

主体侧下方伸出的小型带孔凸台，是辅助管路或者传感线路的固定位，这个凸台的通孔轴线与主腔体轴线呈空间垂直交错状态，可穿装小直径的回油管、信号线护管，避免附属管线在设备运行过程中出现晃动磨损。两侧伸出的带卡槽凸耳是整个支架的安装受力点，凸耳上的卡槽可直接卡入设备机架的预设安装导轨上，不需要额外制作复杂的安装固定板，装配时只需从导轨端部滑入到指定位置，再通过侧面的紧定件锁死即可完成固定，大幅提升了现场装配的效率。

从尺寸边界来看，该支架的主腔体长度控制在紧凑区间，不会在轴向占用过多的安装空间，适合在设备内部布局紧凑的区域使用；整体外轮廓没有尖锐的外伸棱角，所有转角位置都做了压铸工艺要求的圆角过渡，既避免了压铸过程中应力集中导致的冷隔、裂纹缺陷，也能防止装配维修过程中锋利边角划伤操作人员。安装凸耳的卡槽宽度与常规的工业铝型材导轨尺寸匹配，可直接适配市面上多数标准化的型材机架，不需要单独定制安装基座。

设计过程中针对压铸工艺的特性做了多处适配：所有壁厚保持均匀过渡，没有出现局部过厚导致的缩孔缺陷，也没有薄壁尖角导致的充型不满问题；各个凸台的拔模角度都控制在合理区间，压铸开模时可以顺利脱模，不会出现粘模导致的表面拉伤。主体的加强筋布局隐藏在各个凸台与主腔体的连接位置，没有额外增加外凸的筋条，既保证了整体结构的抗扭、抗弯强度，也让外表面保持平整，方便后续做表面喷塑、镀锌等防腐处理。

在实际选型使用时，需要注意主腔体的穿装间隙要与配套轴件的公差带匹配，如果是用于旋转轴的支撑，需要在筒腔内部压入配套的铜套或者滚动轴承，避免压铸铝合金本体直接与轴面摩擦导致快速磨损；如果是用于管路固定，要在筒腔内壁加装橡胶减震衬套，降低设备运行振动传递到管路上导致的接头松动风险。上方的螺纹孔在安装外接零件时，要控制拧紧力矩，避免压铸螺纹受力过大出现滑牙问题，必要时可以在螺纹孔内镶嵌钢丝螺套提升螺纹连接强度。两侧安装凸耳的卡槽与导轨配合时，要保证接触面的贴合度，避免单侧受力导致支架在长期载荷下出现倾斜偏移。
