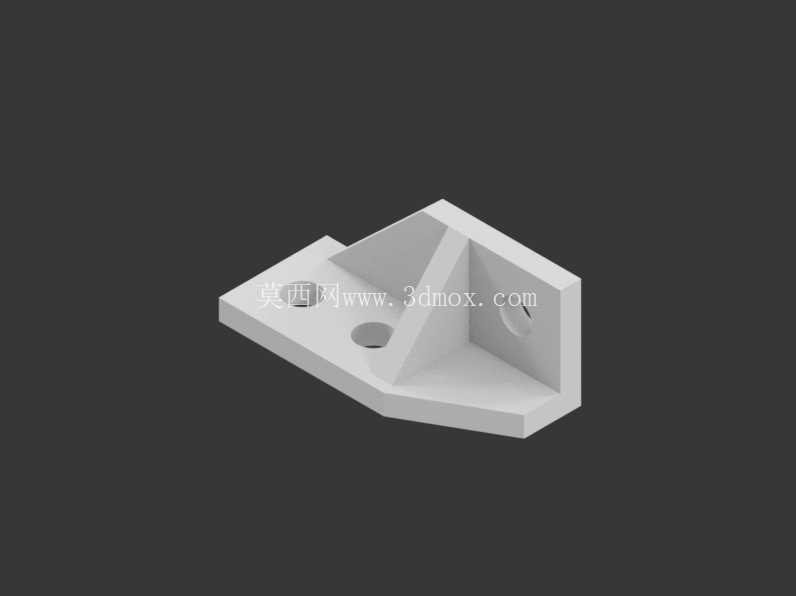

压铸成型三角加强型MS安装固定支架

这款MS支架属于压铸成类型的安装固定构件，在自动化生产线、小型工业设备机架、工装夹具定位单元中都有广泛的应用场景，主要承担相邻功能部件的连接承载、位置固定以及载荷分散传递的作用。从实际使用场景来看，这类支架常被用在设备侧边的传感器安装座、小型气动元件的固定支撑、管线排布的定位托架位置，相比板材弯折的焊接支架，压铸一体成型的结构不存在焊接应力变形的问题，长期受交变载荷作用下也不会出现焊缝开裂的失效情况，适合在有持续小幅振动的设备工位长期使用。

从功能特性上看，支架采用底板加垂直立板的L型基础构型，在两个板的直角连接处设置了两道三角加强筋，筋板从底板安装孔位附近一直延伸到立板的中上部，能够有效抵消立板受侧向载荷时产生的弯矩，避免立板与底板连接处出现应力集中断裂的问题。底板上设置了两个沉头安装孔，安装时可以将内六角螺栓的头部完全沉入沉孔内，不会在底板底面形成凸起，保证支架安装后与安装基面完全贴合，不会出现安装倾斜的问题；立板上同样设置了对应的安装孔位，用来固定需要支撑的功能部件，孔位的位置公差经过压铸后的精整工序保证，安装时不需要额外进行配钻修配，能够直接互换装配。

在设计思路上，这款支架充分考虑了压铸工艺的成型特性，所有的转角位置都设置了合理的铸造圆角，避免压铸时金属液填充转角位置出现卷气、冷隔的缺陷，同时也能减少零件热处理或者受载时的应力集中问题。筋板的厚度设置为均匀壁厚，和底板、立板的壁厚差控制在压铸工艺允许的范围内，避免成型后因为壁厚不均出现缩孔、表面凹陷的问题，零件的拔模斜度按照压铸外表面的常规要求设置，不需要后续进行二次机加工就可以顺利脱模，能够有效控制批量生产的加工成本。底板的边角位置做了切角处理，既可以减少安装时和相邻构件的干涉，也能去除压铸后的边角毛刺，避免安装调试时划伤操作人员。

从安装边界尺寸来看，这款支架的底板轮廓尺寸适配常见的20系列、30系列工业铝型材的安装槽距，不需要额外制作转接板就可以直接固定在铝型材搭建的机架上，立板的高度刚好满足小型光电传感器、薄型气缸的安装高度要求，不会因为支撑过高导致部件安装后出现晃动，也不会因为高度不足导致部件和安装基面出现干涉。零件的整体重量控制在轻量化范围内，在保证结构强度满足额定承载要求的前提下，尽可能减少了材料的用量，适合批量设备装配时使用，能够有效降低整套设备的配件成本。在实际装配使用时，只需要按照孔位位置在安装基面预钻对应的螺纹孔，使用对应规格的内六角螺栓就可以完成支架的固定，后续维护更换时也可以直接拆卸替换，不需要对周边其他部件进行拆解，能够有效减少设备维护的停机时间。
