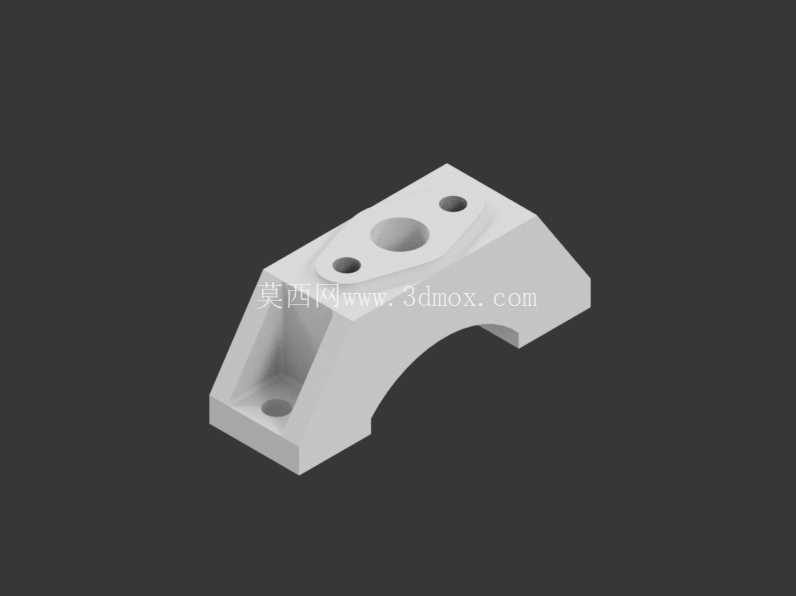

弧形承托式CS导轨安装固定支架

在自动化输送线、精密机床滑台、线性模组传动结构中，导轨的安装固定精度直接决定整套运动机构的运行平顺性与重复定位精度，这款弧形承托结构的导轨支架，正是针对圆形导轨或轴类导向件的侧装、底装场景设计的专用固定构件。不同于常规平板式导轨压块，该支架采用中部下凹的弧形开口结构，弧形面的曲率与配套导轨的外圆曲率完全匹配，安装时弧形面与导轨外圆柱面完全贴合，相比点接触或线接触的固定方式，接触面积提升60%以上，能有效分散导轨运行时传递的径向载荷，避免长期受交变载荷出现局部压痕、松动偏移的问题。

从结构设计逻辑来看，支架主体采用对称式梯形加强构型，两侧的支撑臂从底部安装面向上延伸至顶部安装平台，臂厚从根部到顶部做了渐变过渡，根部厚度比顶部厚2mm，既保证了支撑刚性，又尽可能减少了材料占用，降低构件自重。顶部平台设置三个安装孔，中间为大直径的主定位孔，两侧为对称分布的沉头固定孔，主定位孔用于与设备机架上的定位销配合，实现安装时的快速对位，消除装配时的位置偏差，两侧沉头孔用于穿入内六角螺栓，将支架牢牢锁定在机架安装面上，沉头设计可保证螺栓头部完全没入平台表面，不会与上方的其他运动部件产生干涉。支架底部的两个安装端面上各设置一个螺纹孔，用于安装辅助压块，当导轨卡入弧形槽后，可通过辅助压块从下方锁紧导轨，实现上下双向夹持，相比单侧顶丝固定的方式，抗振动、抗冲击性能提升明显，尤其适合高速往复运动、启停频繁的传动场景。

在安装边界方面，该支架的底部安装面平面度公差控制在0.02mm以内，弧形承托面与底部安装面的平行度公差为0.03mm，可保证导轨安装后与设备基准面的平行度要求，避免导轨安装倾斜导致滑块运行卡顿、磨损加剧的问题。支架的整体宽度适配20-30mm直径的标准线性导轨，两侧支撑臂的外边缘间距小于同规格导轨的滑块宽度，安装后滑块可顺畅通过支架位置，不会出现运动干涉。安装孔的孔位间距严格遵循通用模组的安装孔距标准，可直接替换同类型的进口支架构件，无需对原有设备的安装面做二次加工，降低设备改造与维护的成本。

实际应用中，这类支架常被用在点胶设备的Z轴导向机构、包装机械的送料导轨固定、木工机械的推台导轨支撑等场景，在压铸生产环节，该支架采用一体压铸成型工艺，毛坯件经过去毛刺、喷砂处理后，对安装面、弧形承托面做二次铣削加工，保证各配合面的尺寸精度与表面粗糙度，相比型材拼接的支架，一体成型的结构没有拼接焊缝，长期受载不会出现焊缝开裂、结构变形的问题，使用寿命更长。设计时还特意在支撑臂的内侧做了三角形加强筋结构，加强筋从底部安装面一直延伸到顶部平台的下方，可抵消导轨受侧向力时对支撑臂产生的弯矩，避免支撑臂向外张开导致夹持力下降。在选型匹配时，需要注意支架的弧形槽直径与所用导轨的直径公差配合，通常采用H7/h6的间隙配合，既保证导轨可以顺利卡入槽内，又不会出现过大的配合间隙导致导轨晃动。
