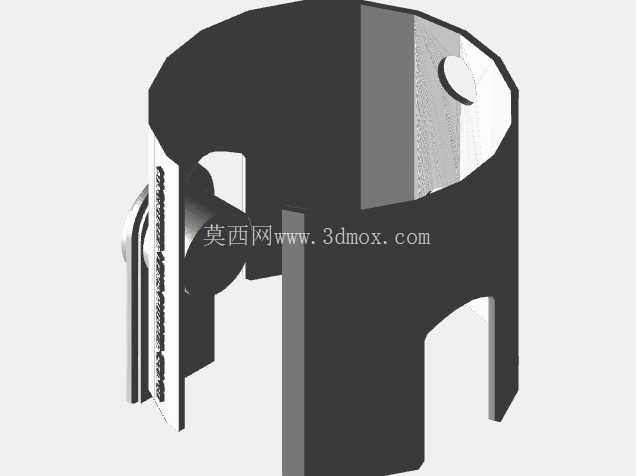

适配标准导轨安装的凹透镜固定框架结构

　　在光学实验台搭建、DIY光学原型验证的场景里，导轨附件的适配精度直接决定光路调试的效率与最终实验数据的可靠性，这款凹透镜固定框架正是针对标准工业导轨的安装特性做的定向结构设计，核心解决凹透镜在导轨系统上快速装夹、定位稳固、同轴度易调整的实际工程问题。从实际使用场景来看，这类框架常应用在高校光学教学实验台搭建、小型光学检测设备原型制作、个人DIY光学装置组装等场景，区别于通用型透镜座，它不需要额外的转接板就能直接卡入标准导轨的安装槽，省去了转接件带来的累计安装误差，也减少了现场装配时的零件清点、适配打磨等冗余工序。

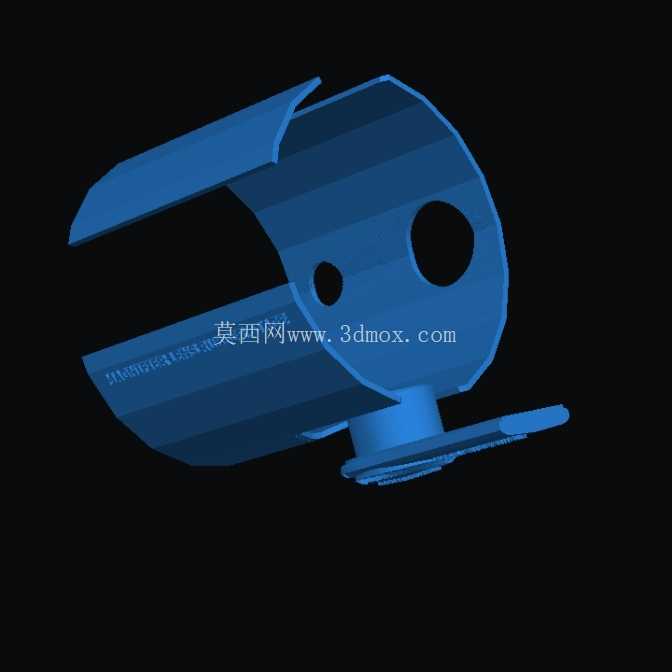

　　从功能特性上看，框架主体采用半包围抱合式结构，预留的两个不同直径的侧孔分别对应光路通光与锁紧顶丝的安装位，底部的卡接基座完全匹配标准导轨的截面轮廓，安装时只需要顺着导轨槽滑入对应位置，拧紧侧面的锁紧件就能完成位置固定，不会出现沿导轨方向的窜动，也不会出现垂直于导轨方向的偏移。框架的透镜安装位做了阶梯式限位结构，凹透镜放入后不会出现轴向窜动，配合侧面的柔性顶丝锁紧，既能保证透镜固定牢靠，又不会因为锁紧力过大造成透镜边缘崩边或者应力变形，这一点在光学元件装夹里尤为关键——很多通用透镜座因为锁紧点设计不合理，很容易在拧紧时给透镜施加不均匀的径向力，导致透镜出现微小形变，直接影响光路的成像质量或者检测精度。

　　设计思路上，这款框架没有采用传统的整环包围结构，而是在透镜装入口做了开口式的弹性让位设计，安装透镜时不需要完全拆分框架，只需要轻轻掰开开口处就能将透镜放入限位槽，相比螺纹压圈式的透镜座，装拆效率提升明显，也避免了螺纹压圈长期使用后出现滑牙、压屑刮伤透镜表面的问题。框架的壁厚做了针对性的优化，在保证整体结构刚性的前提下，尽可能减少了不必要的实体结构，既降低了整体重量，避免导轨上负载过大导致的导轨变形，也减少了材料的使用量，适合小批量3D打印制作或者开模压铸生产。

　　从安装边界尺寸来看，框架底部的卡接基座宽度完全适配标准导轨的槽宽，安装后框架的中心高与同系列导轨附件保持一致，不需要额外调整光路高度就能实现与其他光学元件的同轴对接，框架的整体外轮廓做了圆角过渡处理，没有尖锐的棱角，在实验台操作时不会划伤操作人员或者刮擦相邻的光学元件线缆。实际装配时需要注意，将框架卡入导轨前要先清理导轨槽内的灰尘与切屑，避免杂质卡入基座与导轨的配合面导致安装倾斜，透镜放入后锁紧顶丝时要采用对角分次拧紧的方式，保证每个顶丝的锁紧力均匀，不要一次性将单个顶丝拧到底，避免透镜受到侧向挤压出现偏移。如果是采用3D打印制作该框架，建议选择刚性与韧性兼顾的材料，保证开口处的弹性让位结构在多次装拆透镜后不会出现疲劳断裂，打印时要注意安装面的打印精度，尤其是底部卡接基座的配合面，要控制打印层厚在较小的范围内，避免配合间隙过大导致框架在导轨上出现晃动。框架侧面的通光孔直径做了冗余设计，能够适配一定直径范围内的凹透镜安装，不需要针对每一种直径的透镜单独制作框架，提升了零件的通用适配性，在多规格透镜的实验场景下，能够减少备用零件的数量，降低实验装置的搭建成本。
