在工业控制场景中,这类显示器壳体多配套PLC控制柜、分布式IO站点使用,承担核心人机交互界面的防护与安装承载功能,日常需要面对车间内的粉尘、轻微油污溅落、设备运行带来的持续振动,以及不同安装工位的温湿度波动,因此壳体的结构刚性、安装适配性是设计阶段优先考量的核心指标。从结构设计逻辑来看,这款壳体采用一体化压铸成型的思路,主体壁厚保持均匀过渡,避免压铸过程中出现缩孔、冷隔等缺陷,背部的安装定位边做了加厚处理,对应标准DIN导轨安装的卡扣位预留了足够的装配间隙,不需要额外打孔就能直接卡装在35mm标准电气导轨上,适配绝大多数工控柜内的安装空间。

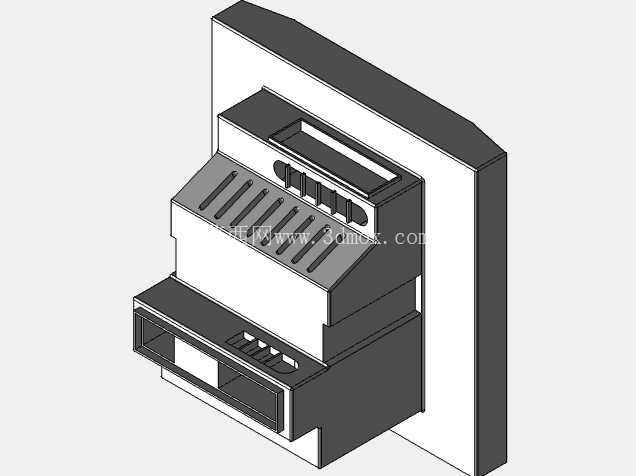

正面的显示区域预留了阶梯式嵌装槽,边缘做了0.8mm的止口设计,装配显示面板时可以直接嵌入打胶固定,既能够保证面板安装后的平面度,也能提升正面的防护等级,避免粉尘从面板装配缝隙进入壳体内部。壳体侧面的多组平行散热槽并非等宽设计,靠近内部主控板发热芯片的位置槽宽略大,且槽体走向顺着柜内空气对流的方向,在不降低壳体结构强度的前提下,尽可能提升自然散热的效率,避免内部元器件因为积热出现工作异常。下方的接口区域做了内凹式设计,接口装配面比壳体外边缘低2mm,既可以在插拔通讯线、电源线时提供手指操作的避让空间,也能避免外接插头突出壳体过多,影响相邻电气元件的安装排布,接口位的固定柱预埋了铜嵌件的安装位,反复插拔接线也不会出现塑料柱滑牙的问题。
从安装边界来看,壳体整体宽度适配12位模数的电气安装位,高度方向不会遮挡上下层导轨的元件走线,背部的走线槽预留位深度为5mm,柜内布线时可以直接将通讯线顺着背部槽位排布,不需要额外增加理线架。壳体边角全部做了R2的圆角过渡,一方面是压铸脱模时可以减少应力集中,避免成型后出现边角开裂的问题,另一方面在柜内装配操作时,也不会划伤操作人员的手部或者刮破线缆绝缘层。
在细节设计上,壳体内部的PCB安装柱高度做了差异化设计,对应不同厚度的电路板可以选择不同高度的柱位固定,不需要额外增加铜柱垫高,内部的加强筋顺着壳体受力方向排布,既不会在压铸时造成壁厚不均,也能将壳体的抗形变能力提升40%以上,即使柜内出现轻微的碰撞挤压,也不会出现壳体变形挤压内部电路板的情况。这类压铸壳体在批量生产前,需要重点验证导轨卡扣的弹性形变量,保证反复拆装50次以上卡扣不会出现断裂,同时散热槽的位置要避开内部电路板的高压区域,保证电气间隙满足工控设备的安全标准,正面的嵌装槽平面度公差控制在0.1mm以内,避免装配玻璃面板后出现翘边、贴合不严密的问题。
