桁架用支撑轴承座结构三维建模

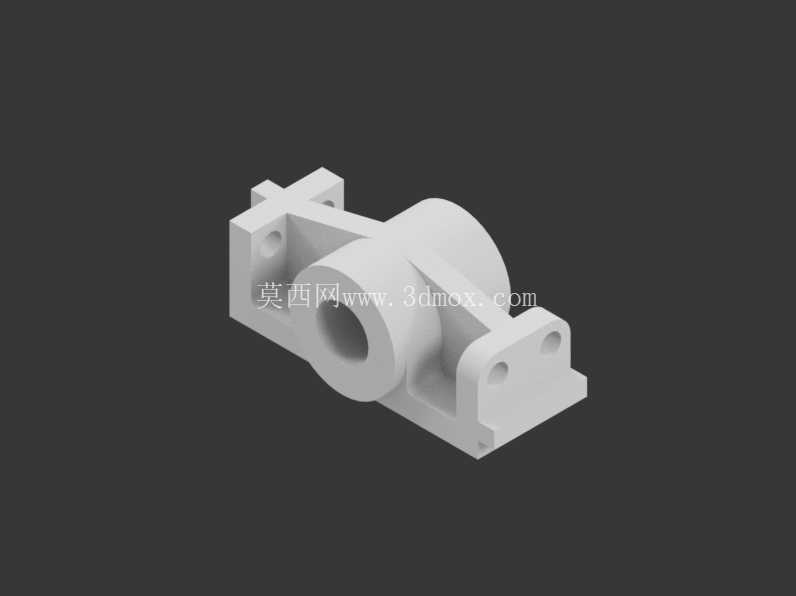

　　在桁架类输送设备、长距离物料搬运机架以及大型工装支撑框架的传动节点设计中，这类带双侧安装翼的轴承支撑结构是核心承载部件，主要用于承托旋转轴系，将轴运转过程中的径向载荷、部分轴向载荷平稳传递到桁架主梁结构上，避免轴系运行中出现挠曲变形，保障长跨度传动的同轴度精度。从结构设计逻辑来看，主体轴套部分采用中空等壁厚设计，内孔为轴承安装基准面，加工时需严格控制圆柱度与表面粗糙度，保证与轴承外圈的过渡配合精度，避免装配后出现轴承外圈蠕变、跑圈的问题；轴套外侧延伸出的双侧安装支脚，每个支脚预留两个沉头安装孔，安装时可通过螺栓直接固定在桁架的型钢安装面上，支脚与主体轴套之间设置了三角形加强筋结构，筋板厚度根据额定承载载荷核算，既可以抵消轴系运转时产生的倾覆力矩，也能减少铸件成型过程中的应力集中问题，避免长期受载后出现支脚断裂的失效情况。

　　实际选型应用时，需要重点核对几个安装边界尺寸：首先是轴套内孔的直径尺寸，需匹配对应规格的滚动轴承外径，同时要预留轴承轴向定位的台阶面，防止轴承工作时发生轴向窜动；其次是两侧支脚的安装孔中心距，必须与桁架安装面的预留孔位完全对齐，否则强行装配会导致轴承内孔与轴的同轴度超差，运转时出现卡滞、异响，加速轴承磨损；另外还要关注轴套中心到底部安装面的高度尺寸，这个尺寸直接决定了轴系的安装中心高，在多节点串联的桁架传动系统中，所有支撑位的中心高公差需控制在±0.1mm以内，才能保证整根轴的直线度，避免轴承受附加弯矩。

　　这类支撑结构在设计时充分考虑了压铸成型的工艺性，所有转角位置都设置了铸造圆角，避免锐角位置出现充型不满、冷隔的铸造缺陷，支脚的沉头孔采用通孔加沉台的结构，既可以降低压铸模具的抽芯难度，也能在装配时让螺栓头完全沉入沉台内，不会突出安装面干涉其他部件。在实际工况中，这类轴承支撑多用于桁架机械手的水平行走轴支撑、自动化生产线的长距离辊道输送机架、大型仓储设备的升降传动导向部位，相比分体式的轴承座安装结构，这种一体化压铸成型的桁架轴承支撑装配工序更少，安装时不需要额外调整支撑座的对齐度，只要安装面加工精度达标，一次装夹就能满足轴系的支撑精度要求，大幅缩短现场装配的调试周期。

　　结构受力层面，支脚的分布采用对称式布局，当轴承受径向载荷时，四个安装螺栓均匀受力，不会出现单侧螺栓过载滑牙的问题；加强筋的走向顺着载荷传递路径布置，从轴套外壁一直延伸到支脚的安装孔边缘，让载荷可以顺着筋板平稳传递到安装基础上，减少结构本身的弹性变形，即使在重载启停、正反转切换的冲击载荷下，也能保持轴系的支撑刚度，避免轴端出现过大的挠度影响传动效率。建模过程中需要特别注意几个工艺细节的还原：一是安装沉孔的深度要匹配对应螺栓的头部高度，保证装配后螺栓头不高出支脚表面；二是轴套端面要预留密封件的安装槽位，方便后期加装防尘密封圈，避免车间内的粉尘、切削液进入轴承内部，延长轴承的维护周期；三是所有非加工面的拔模斜度要统一，符合压铸生产的脱模要求，减少后期模具修改的成本。在不同的应用场景下，这类结构可以根据实际载荷大小调整轴套壁厚、筋板厚度以及支脚的尺寸，比如用于轻载输送线时可以适当减小壁厚降低整体重量，用于重载桁架传动时则可以加大轴套尺寸、增加筋板厚度提升承载能力，核心的对称支撑、一体化成型的设计思路可以通用，只需要调整对应尺寸参数就能适配不同的轴径、不同的安装空间需求。
