压铸用黄铜台阶结构件设计方案

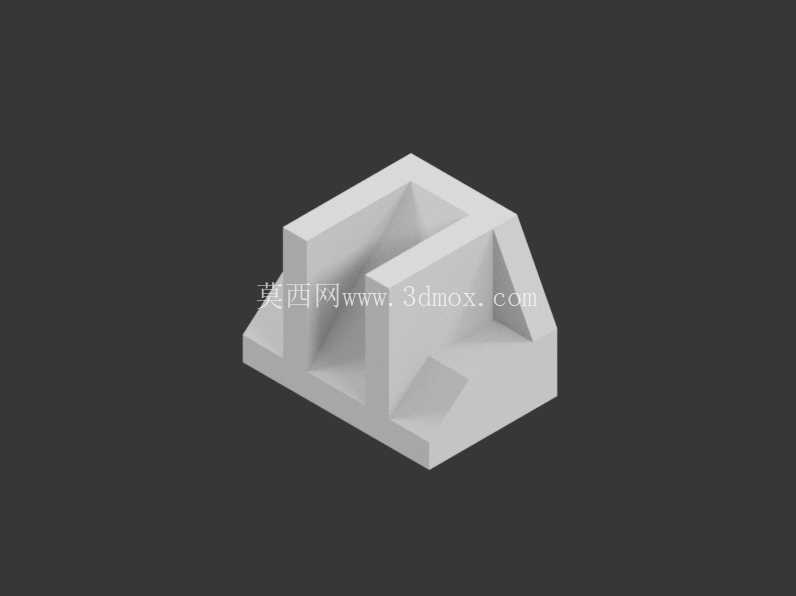

在五金压铸生产的配套工装与成品构件领域，这类台阶式黄铜构件的应用场景覆盖了低压流体输送管路定位、小型机电设备内部支撑、压铸模具抽芯机构的限位抵接等多个实际生产环节。不同于常规平板类压铸件，该构件采用双腔体带侧加强筋的结构设计，核心功能是在两个存在高度差的安装面之间完成刚性支撑与定位衔接，同时通过腔体结构在保证结构强度的前提下降低整体自重，减少黄铜材料的耗用。从实际使用的工况来看，这类构件常被用在小型压铸设备的出料导向工位，作为导向条的安装基座使用，两个平行的台阶面分别对应不同高度的输送导轨安装位，侧面的三角形加强筋能够抵消导轨运行时产生的侧向剪切力，避免长期受载后台阶根部出现应力断裂的问题。

设计阶段首先需要明确安装边界的约束条件：构件底部的安装平面平面度公差需要控制在0.1mm以内，保证与设备安装基面的贴合度，两个台阶立面的垂直度公差不低于IT8级，避免安装后相邻的导向部件出现卡滞。腔体的壁厚设计采用均匀壁厚原则，整体壁厚控制在3.5mm左右，转角位置全部采用R2的圆角过渡，避免压铸充型过程中出现金属液卷气、局部缩松的缺陷，同时也能减少后续去毛刺的加工工作量。侧面的加强筋与主体结构采用一体化压铸成型，筋板的厚度取主体壁厚的0.7倍，既保证加强效果，也避免筋板与主体连接位置出现壁厚差过大导致的冷却不均、表面凹陷的问题。

从外形尺寸的适配性来看，该构件的整体轮廓控制在小型压铸件的常规尺寸区间内，不需要额外定制大吨位压铸机即可完成生产，安装孔位采用预铸底孔后机加工铰孔的工艺方案，预铸孔的单边留0.3mm的机加工余量，既保证孔位的位置精度，也减少纯机加工的材料去除量。在实际装配场景中，该构件的台阶面可以直接抵接相邻的限位块，不需要额外加装调整垫片，腔体内部可以预留走线空间，供设备上的传感器线路穿过，进一步压缩设备内部的安装空间。不同于钢制焊接的台阶支撑件，采用黄铜压铸成型的该构件具备更好的耐锈蚀性能，在存在少量切削液飞溅、潮湿空气的车间环境下不需要额外做表面防锈处理，长期使用也不会出现锈渍污染加工工件的问题。

在结构验证阶段，需要重点校核台阶根部的应力集中情况，通过有限元分析模拟1.5倍额定载荷下的形变情况，保证最大形变量不超过0.05mm，满足精密导向工位的精度要求。压铸工艺参数设计上，针对黄铜材料的熔点较高、流动性较好的特点，内浇口设置在构件的底部平面位置，避免浇口痕迹留在台阶安装面上影响装配精度，溢流槽布置在加强筋的末端位置，收集充型过程中前端的冷金属与气体，减少铸件内部的气孔缺陷。对于需要更高耐磨性能的使用场景，还可以在台阶的接触面上做局部冷作硬化处理，提升表面硬度，延长构件的使用寿命。这类构件的互换性设计也十分关键，所有安装尺寸的公差都按照基孔制配合要求设计，同批次生产的构件可以直接互换安装，不需要现场配磨修配，能够有效降低设备维护的备件更换时间。
