带夹装锁紧结构立式支撑轴支座

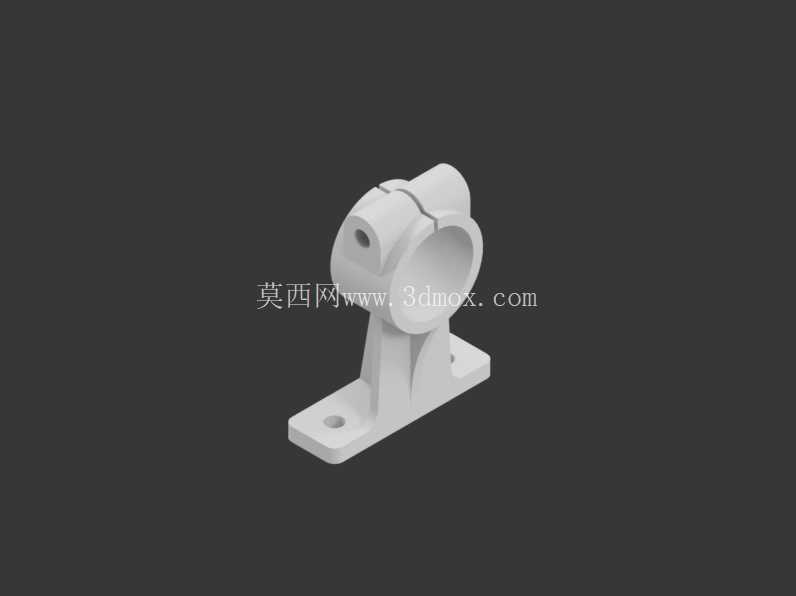

这款轴类支撑构件在轻工输送线、小型自动化专机、工装夹具工位的应用占比不低，日常设备运维里经常能碰到同结构的替换件，核心作用是为穿设的光轴、导杆提供径向约束与轴向定位，避免轴系运转过程中出现径向跳动、轴向窜动的问题，保障配套的传动、导向动作精度稳定。从结构设计逻辑来看，整体采用立式分体布局，底部是带两个安装沉孔的方形安装底板，底板与上部的轴套夹持段之间设置了两道加强筋，筋板从底板端面一直延伸到轴套外壁下部，刚好抵消轴系负载带来的倾覆力矩，避免长期受力后安装根部出现应力断裂的问题。上部的轴夹持段采用开口剖分设计，剖分缝从轴套顶部一直延伸到靠近筋板的位置，轴套顶部设置了同轴的锁紧螺孔，当需要固定穿入的轴件时，拧紧锁紧螺钉就能让剖分缝收窄，依靠轴套内孔与轴外壁的抱紧力实现无间隙固定，这种设计相比顶丝直接抵紧轴面的固定方式，不会在轴表面留下顶丝压痕，也能适配一定公差范围内的轴径，安装调整时不需要额外加工轴上的定位槽，现场装配的灵活度更高。

从安装边界尺寸来看，底部方形安装板的两个沉孔中心距适配常规的设备台面安装孔位，沉孔设计可以让内六角安装螺栓的头部完全没入板内，不会突出底板底面影响安装贴合度，安装时只要保证底板与设备安装面完全贴合，就能避免支撑座出现安装倾斜导致的轴系别劲问题。轴套内孔的轴线与底板安装面保持严格的垂直公差，设计建模时特意做了安装面与内孔轴线的垂直度公差约束，避免装配后轴件出现偏斜，导致配套的滑动件、传动件出现偏磨。夹持段的侧面还设置了一个径向的小螺纹孔，这个孔位可以根据实际使用需求加装定位销或者紧定螺钉，当需要对轴件做周向防转或者额外的轴向定位时，不需要二次加工支座本体，直接利用预留螺孔就能完成加装，适配更多的现场改造需求。

实际选型使用时，要注意穿入轴件的外径与支座内孔的配合公差，常规工况下选用间隙配合方便装配，有高精度导向要求的场景可以选用过渡配合，锁紧螺钉的拧紧力矩要控制在合理范围，避免力矩过大导致剖分轴套出现塑性变形，失去抱紧力。支座的整体壁厚做了均匀化处理，建模时所有的转角位置都设置了铸造圆角，既符合压铸工艺的成型要求，避免压铸时出现应力集中导致的冷隔、裂纹缺陷，也能减少长期受力后的应力断裂风险。底板与筋板、轴套的衔接位置都做了圆弧过渡，没有尖锐的直角结构，一方面是避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的整体疲劳强度。

在不同的应用场景里，这款支座的适配性也有区别：在小型皮带输送线里，它可以用来支撑从动辊的轴端，调整轴的水平度保证皮带不跑偏；在工装夹具的导向机构里，它可以固定导向光轴，为夹具的开合动作提供稳定的导向支撑；在小型非标设备的传动机构里，它可以作为传动轴的中间支撑，缩短轴的支撑跨距，降低轴运转时的绕度，提升传动稳定性。设计建模过程中，特意对夹持段的抱紧力做了模拟验证，当锁紧螺钉达到额定拧紧力矩时，轴套内孔的变形量均匀分布，不会出现局部抱紧力不足或者局部应力过大的问题，保证固定后的轴件在额定负载下不会出现滑移。同时整个构件的外形没有多余的突出结构，安装后占用的设备空间小，在排布紧凑的设备内部也能顺利安装，不会和周边的其他构件产生干涉。
