压铸成型轴类支撑固定座结构设计

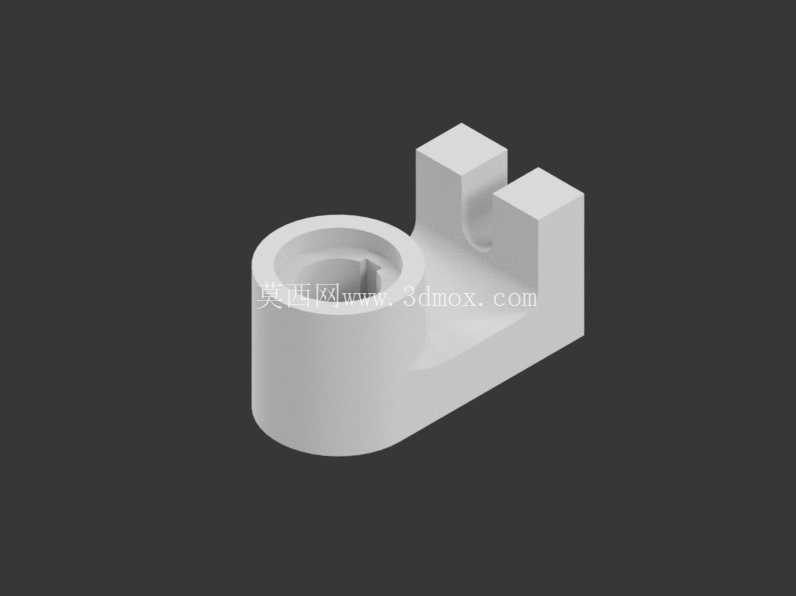

　　在轻工自动化输送线、小型专用机床进给单元、包装机械执行端这类对安装空间有严格限制的场景里，轴类零件的径向支撑往往不能采用标准轴承座这类体积偏大的标准件，这类一体式压铸成型的轴支架，就是为这类紧凑安装工况开发的专用支撑构件。从实际装配逻辑来看，这类支架的底座部分采用平直矩形安装面，两个对称分布的安装凸台预留了螺栓过孔空间，安装时可以直接贴合设备基板的安装平面，通过内六角螺栓完成锁紧固定，不需要额外加工适配垫块，能有效压缩轴系安装的垂直方向占用空间，适配基板厚度在3-8mm的薄板类设备架体安装需求。支撑端的筒状结构是核心功能区，内孔做了阶梯式设计，大直径段用于容纳轴端的衬套或者微型滚动轴承，小直径段可以作为轴端的轴向定位止口，避免轴系运转过程中出现轴向窜动，内孔的同轴度公差控制在0.02mm以内，能保证穿入其中的传动轴运转时不会出现偏磨，适配直径8-12mm的光轴类传动件，支撑段的轴向长度根据轴系受力做了优化，当轴端承受径向载荷不超过50N时，筒壁厚度设计为3mm即可满足压铸成型的强度要求，同时不会出现材料冗余。

　　侧面的U型卡槽结构是这款支架的设计亮点，区别于常规封闭式轴座，这个开口卡槽可以用于卡装轴端的限位卡簧、或者对接相邻构件的定位凸台，在装配空间狭窄、无法从轴端穿入支撑座的场景下，这种带侧向卡槽的结构可以从轴的径向完成装配，大幅降低设备后期维护的拆装难度，不需要拆解整个轴系就能完成支架的更换调整。从压铸工艺的设计角度考量，整个零件的所有转角都做了R0.5-R1mm的圆角过渡，避免压铸成型时出现应力集中导致的冷隔、裂纹缺陷，底座与筒状支撑段的衔接位置做了三角形加强筋结构，筋板厚度控制在2.5mm，和主体壁厚保持一致，避免压铸过程中因为壁厚不均出现缩孔缺陷，同时能提升支架整体的抗扭刚度，当轴端承受偏载时，加强筋可以分散衔接位置的应力，避免长期受力出现根部断裂的问题。实际选型应用时，需要注意安装面的平面度要求，如果设备基板的安装平面平面度超过0.1mm，需要在支架底座与基板之间增加0.1mm的紫铜调整垫片，避免锁紧螺栓时支架出现变形，导致内孔同轴度超差，影响轴系的运转精度；同时筒状内孔与传动轴的配合间隙建议控制在0.01-0.03mm之间，间隙过小会导致装配困难，运转时出现卡滞，间隙过大则会导致轴系运转时出现径向跳动，影响末端执行件的定位精度。

　　这类支架常被用在小型包装机的标签送料轴支撑、3D打印机的光轴限位支撑、小型输送线的从动辊端支撑这类载荷不大但对安装空间要求严苛的工位，相比标准铸造轴承座，压铸成型的这类支架重量更轻，生产效率更高，批量生产成本更低，同时表面不需要做额外的喷漆处理，压铸成型后的自然表面就能满足一般工业场景的防锈要求，在轻量化设备的结构设计中，这类集成了定位卡槽、安装底座、轴支撑功能的一体式支架，能有效减少设备的零件数量，降低装配环节的工时消耗，同时减少多个零件装配带来的累积误差，提升整个轴系的装配精度。

　　在建模过程中，需要重点关注几个关键尺寸的校验：首先是安装孔的中心距，要和设备基板上的预留孔位完全匹配，中心距公差控制在±0.05mm以内，避免出现安装孔错位无法装配的问题；其次是内孔轴线与安装底面的平行度，这个参数直接决定了传动轴安装后的水平度，平行度公差需要控制在0.02mm/100mm以内，避免轴系倾斜导致传动阻力增大；最后是侧向卡槽的宽度尺寸，要和适配的卡簧或者定位凸台的尺寸匹配，卡槽的深度要保证卡簧装入后不会出现松脱，同时卡槽的开口边缘做了倒角处理，方便装配时快速对位。
