半入耳式真无线蓝牙耳机结构设计方案

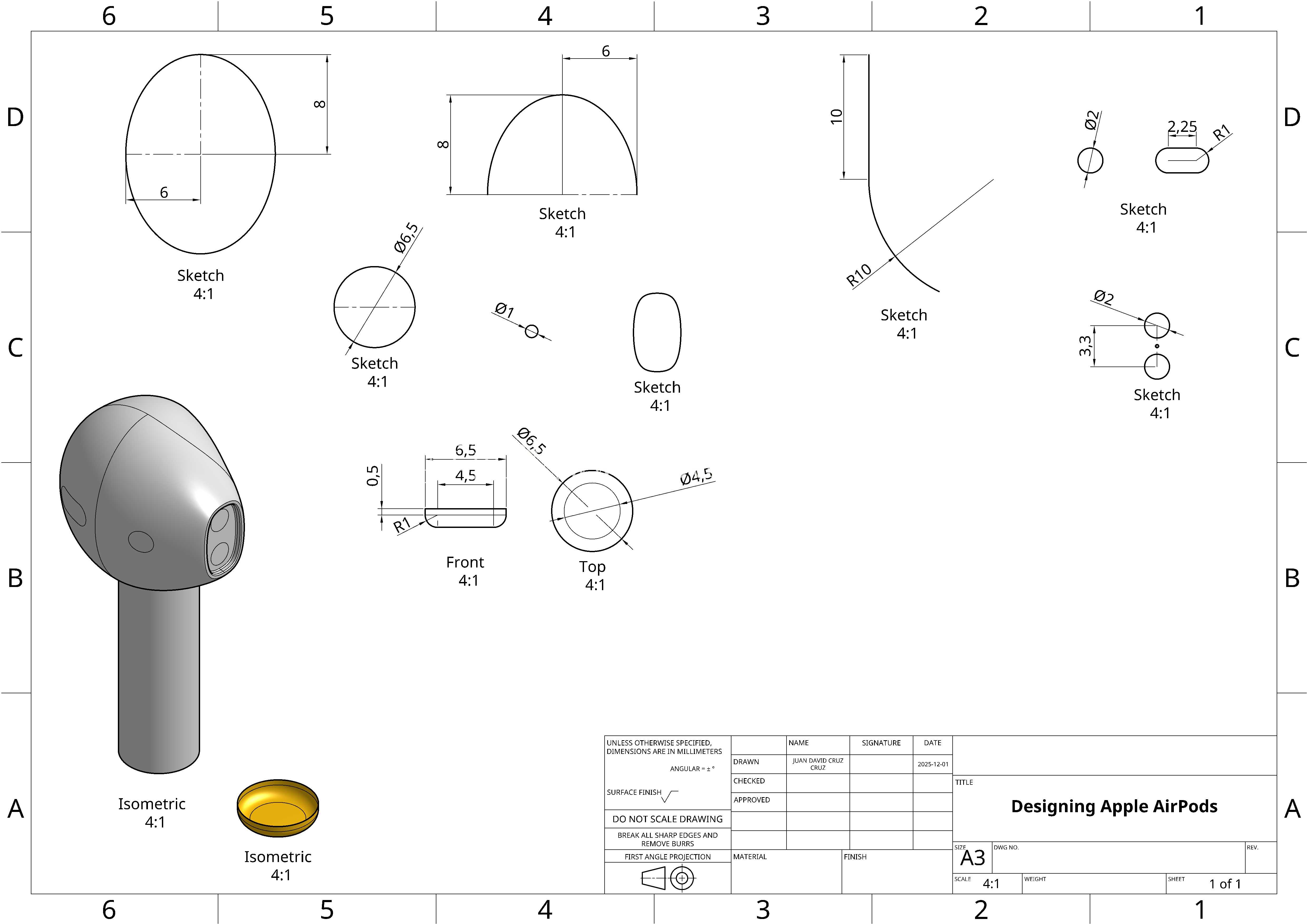

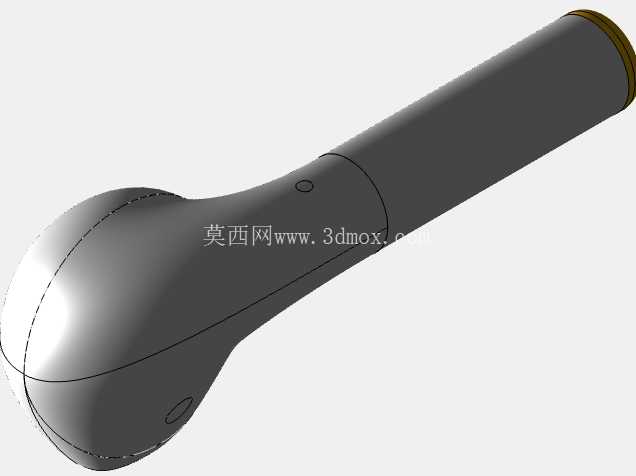

　　耳机整体分为入耳声学段、柄状握持段两个核心结构部分，入耳段内部预留了扬声器单元的安装腔体，腔体的内壁做了平滑过渡处理，避免声波在腔体内形成不规则反射影响听感，出声孔的位置正对耳道方向，开孔周边做了0.2mm的环形凸台，用于贴合防尘网的安装定位，凸台高度控制在0.15mm，既可以保证防尘网粘贴后的平整度，又不会额外增加入耳部分的厚度影响佩戴体验。柄状结构内部预留了电池、控制电路板与蓝牙天线的安装空间，天线布置在柄状结构的最下端，远离扬声器的磁路组件，避免磁体对蓝牙信号产生屏蔽干扰，柄身的曲面做了收腰处理，握持时手指可以自然贴合曲面，日常从充电盒取出、佩戴调整、触控操作时都有足够的摩擦力，不会打滑。本次呈现的半入耳式真无线耳机结构设计，核心围绕日常随身音频使用场景展开，覆盖通勤携带、运动佩戴、办公通话等多场景的实际使用需求，在结构层面平衡佩戴舒适度、声学性能与结构可靠性。从实际使用逻辑出发，半入耳形态的设计首先要适配多数人群的耳甲腔轮廓，避免长时间佩戴产生的胀痛感，因此耳机主体的曲面过渡全部参考人体耳郭的贴合弧度做连续曲率处理，没有突兀的棱角结构，入耳部分的椭圆截面尺寸经过多轮轮廓拟合，既保证佩戴时的贴合度，不会在日常走动、慢跑过程中轻易滑落，又不会过度深入耳道造成封闭压迫感。

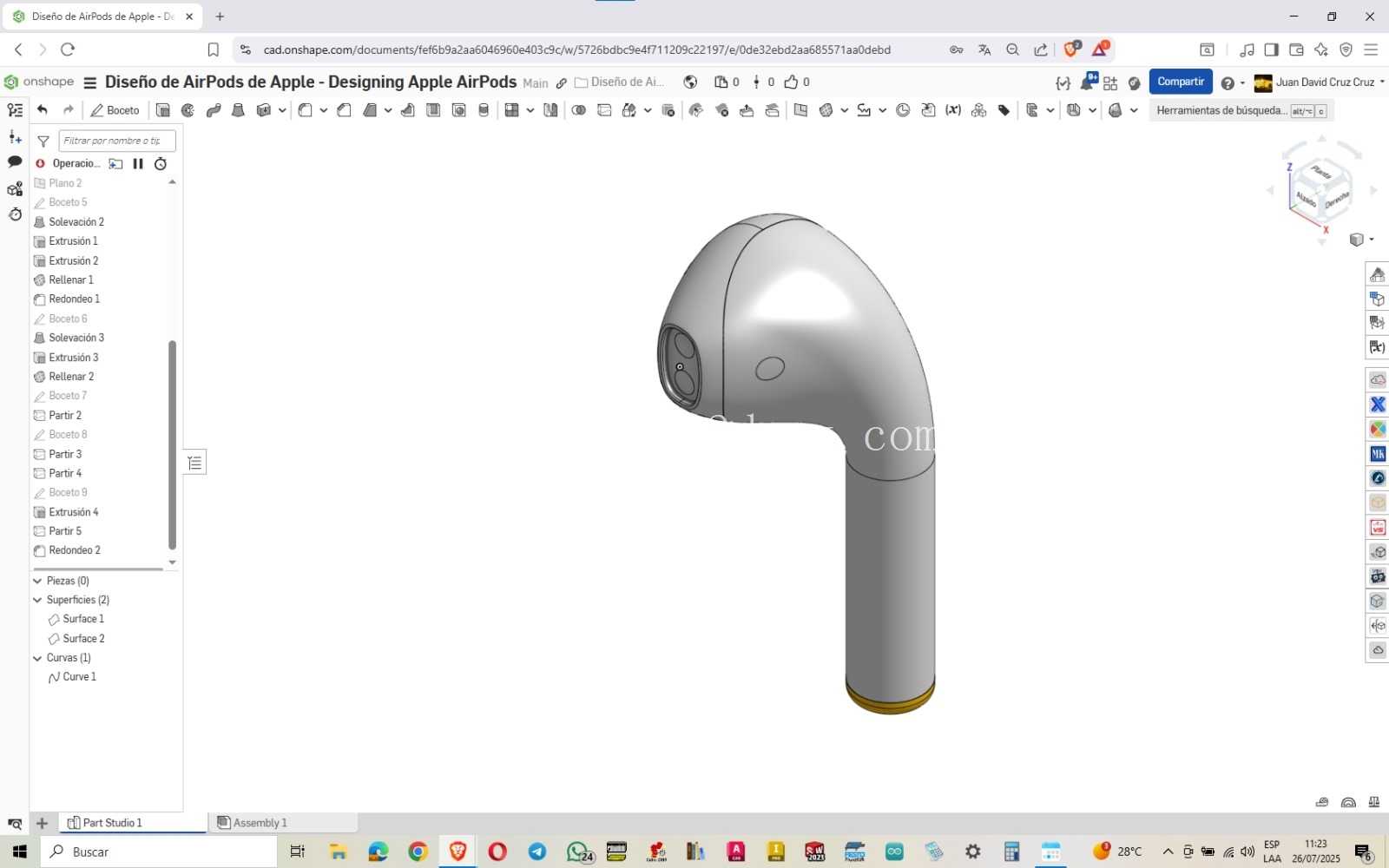

　　从结构强度角度考虑，耳机外壳的壁厚统一设置为1.2mm，在入耳段与柄段的衔接位置做了局部加厚到1.8mm的加强筋处理，这个位置是日常佩戴、取出过程中受力最集中的区域，加厚处理可以避免跌落时衔接位置出现断裂。耳机底部的充电触点做了内凹式设计，触点表面略低于外壳平面0.3mm，既可以保证和充电盒内的顶针可靠接触，又能避免日常使用过程中触点被汗液、灰尘污染造成接触不良，触点周边做了一圈微小的导流槽，汗液不慎流入时可以顺着导流槽排出，不会渗入壳体内部损伤电路。设计过程中所有的曲面都做了G2连续处理，壳体的合模线布置在入耳段与柄段衔接的侧面位置，合模线处做了0.1mm的错位公差控制，后续表面处理后不会出现明显的合模痕迹，保证外观的整体性。

　　出声孔、泄压孔的开孔尺寸都经过声学仿真验证，泄压孔布置在入耳段的侧面位置，平衡佩戴时耳道内外的气压，避免长时间佩戴产生的闷胀感，同时开孔位置贴有防水透气膜，达到日常防汗防泼溅的使用要求。从安装边界来看，耳机整体的最大外径控制在16mm以内，柄状部分的长度为23mm，整体重量控制在4g以内，这个尺寸区间可以适配绝大多数成年人的耳郭尺寸，同时也能匹配常规的翻盖式充电盒内部空间，充电盒内的固定凹槽可以完全包覆耳机的入耳段，保证盒盖闭合后耳机不会在盒内晃动，充电触点的对位公差控制在0.2mm以内，放入充电盒时可以自动对位充电。

　　耳机的触控区域布置在柄段的外侧平面，平面区域的尺寸为8mm*12mm，足够手指触控操作的接触面积，触控传感器贴合在外壳内壁，和外壳之间没有间隙，保证触控操作的灵敏度，不会出现触控失灵或者误触的情况。壳体的装配采用卡扣加超声波焊接的方式，卡扣布置在壳体的四周边缘，焊接筋的宽度设置为0.3mm，焊接后壳体的接缝处没有缝隙，达到日常使用的密封要求，内部的元器件全部采用定位柱加背胶的方式固定，在扬声器、电池等较重的元器件位置额外设置了压紧筋，避免跌落时元器件移位造成功能失效。整个结构设计没有冗余的结构特征，所有的曲面、开孔、加强结构都服务于实际使用需求，在保证结构强度的前提下尽可能压缩内部空间，为电池和声学元件留出足够的布置空间，兼顾佩戴舒适度、使用可靠性与声学性能表现。
