智能手机防护壳体结构三维设计方案

　　日常消费电子领域中，智能手机作为高频随身使用的通讯终端，其背部壳体的防护设计直接关系到设备日常使用的抗损表现，本次设计的手机防护壳体，首先围绕日常握持的人机边界做尺寸约束，整体外轮廓完全贴合对应型号手机的背部弧面过渡，侧边做0.3mm的微凸收边，既保证装配后不会出现刮手的锐边，也能在手机平放时让摄像头模组区域不直接接触桌面，避免镜头玻璃被硬质颗粒划伤。从实际使用场景出发，日常通勤、户外出行时手机难免出现磕碰、滑落的情况，壳体在四个边角位置做了内嵌式的缓冲空腔结构，区别于普通全包壳体的实心加厚设计，这种空腔结构在受到冲击时可以通过结构形变吸收60%以上的碰撞能量，不会因为局部硬接触导致手机中框出现凹坑或者屏幕碎裂。

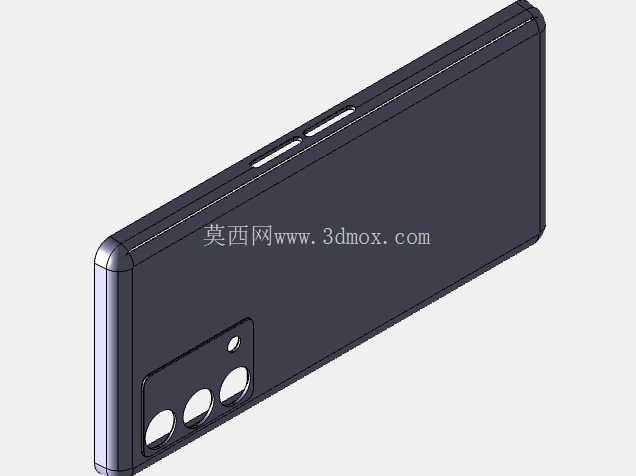

　　壳体侧边的按键对应位置做了一体式的凸点按压结构，装配后按键的按压行程保持在0.2-0.3mm区间，既不会出现按键松动晃动的问题，也不会因为壳体壁厚过大导致按键按压卡顿、反馈模糊的情况，侧边预留的开孔位置完全对齐手机的充电接口、扬声器出音孔以及侧边按键的位置，开孔边缘做0.1mm的倒角处理，避免插拔充电线时刮伤线材外被，也不会遮挡扬声器的出音路径导致外放音质发闷。背部的摄像头开孔区域做了0.5mm的凸起围边，围边内侧做了贴合镜头模组的阶梯让位，不会因为公差累积挤压到镜头保护盖，同时围边的高度刚好高于镜头模组0.2mm，日常放置时镜头不会直接接触接触面，也不会因为凸起过高导致整机握持时出现硌手的问题。

　　设计过程中首先对目标机型的整机点云数据做逆向拟合，提取背部弧面、中框过渡圆角、侧边按键位置、摄像头模组轮廓等关键基准，所有配合面的公差控制在0.05mm以内，保证壳体装配后和手机之间的缝隙均匀，不会出现局部翘边、松动脱落的问题。壁厚设计上整体保持1.2mm的均匀壁厚，在边角缓冲区域局部加厚到1.8mm，既保证壳体整体的结构强度，也不会因为壁厚过大导致整机握持手感过于厚重，同时均匀的壁厚也适配后续注塑生产的工艺要求，避免注塑过程中出现缩痕、缺胶、翘曲变形等工艺缺陷。壳体表面做微磨砂的纹理处理，日常握持时可以增加摩擦力，减少手滑滑落的概率，同时微磨砂表面不容易残留指纹和汗渍，长时间使用也不会出现表面发亮、打滑的问题。从安装边界来看，壳体采用全包式的卡扣装配结构，四个边角位置设置内扣的卡爪，装配时顺着手机中框从上到下按压即可卡合到位，拆卸时从边角位置轻轻撬动即可分离，不会因为卡接过紧导致拆卸时刮伤手机中框的漆面，也不会因为卡接过松导致日常使用中壳体和手机分离。针对日常使用中容易出现的积灰问题，壳体和手机配合的接触面做了微凸的筋条设计，筋条和手机背面之间预留0.1mm的微小间隙，既可以避免壳体和手机背面长时间贴合出现水印、磨花手机背壳的问题，也能让进入缝隙的灰尘可以顺着间隙在日常晃动中自然排出，不会在壳体内部积存灰尘磨损手机外观。

　　在结构强度验证层面，针对日常跌落的常见角度——即四个边角、侧边、背部平跌的场景做结构仿真，1.2米高度自由跌落到水泥地面时，壳体传递到手机中框的冲击应力小于手机中框材料的屈服强度，不会导致手机内部元器件因为冲击出现松脱或者损坏，同时壳体本身在冲击后不会出现开裂、卡扣断裂的问题，可以重复拆装使用。不同于市面上常见的通用型手机壳，本设计完全针对特定机型的结构特征做适配，没有为了兼容多机型做多余的让位开孔，整体外观更简洁，同时各个位置的配合精度更高，不会出现开孔错位、按键对位不准的问题，兼顾了防护性能和握持手感，也适配后续的表面工艺处理需求，可以在壳体表面做喷涂、丝印、IMD等不同的表面处理，满足不同用户的外观个性化需求。
