立式带座支撑轴承安装固定结构件

在各类带旋转传动轴的工业设备中，这类带安装底座的轴承支撑结构是传动系统里最基础也最核心的受力部件，从输送线的辊筒传动、小型机床的进给轴支撑，到自动化专机的动力输出端定位，都能看到这类结构的实际应用。它的核心作用是为滚动轴承提供稳定的安装基准，同时把轴系运转产生的径向、轴向载荷平稳传递到设备机架上，避免轴系运转时出现窜动、偏摆，保证传动部件的同轴度精度，延长轴承和传动轴的实际使用寿命。

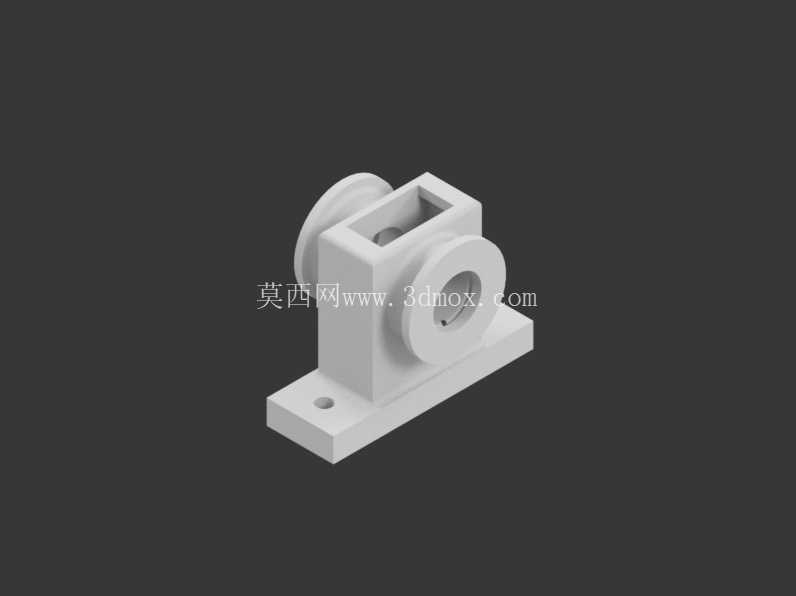

从结构设计逻辑来看，这个支撑件采用了一体式方箱加底板的结构形式，主体的轴承安装孔为贯通式设计，孔位的加工精度直接决定了轴承装配后的同轴度，设计时安装孔的公差带通常选用H7级精度，和标准深沟球轴承或者角接触轴承的外圈形成过渡配合，既保证轴承装配后不会出现外圈打滑，也方便后期维护时的轴承拆卸更换。孔位一侧预留了轴承定位台阶，装配时轴承外圈抵靠在台阶端面上，就能完成轴承的轴向定位，不需要额外加装轴用挡圈或者端盖做轴向固定，简化了装配工序。主体箱体上方开设的方形槽，主要是为了方便安装润滑脂注油嘴，或者预留出轴承运转时的散热空间，部分工况下也可以穿过传感器的检测线路，监测轴承部位的运转温度，避免长期高速运转出现过热烧蚀的问题。

底部的安装底板采用了外伸式法兰结构，两个对称布置的安装沉孔分布在底板的对角位置，安装时可以通过内六角螺栓直接把整个支撑件固定在设备的安装基面或者型材机架上，沉孔设计可以让螺栓头完全埋入底板内部，不会突出平面影响安装平整度，也避免螺栓头和周边运动部件发生干涉。设计时底板的底面需要做铣平加工，保证和安装基面的贴合度，避免装配后出现安装倾斜，导致轴承孔的轴线和传动轴轴线出现偏角，额外增加轴承的附加载荷。安装孔的孔距尺寸需要和常用的工业铝型材安装孔距、或者标准安装板的孔位做匹配，减少现场安装时的二次加工工作量。

从安装边界来看，这类支撑件的整体高度需要和配对使用的另一组轴承座保持高度一致，保证传动轴安装后处于水平状态，不会出现轴系挠曲变形。轴承孔的中心高是最核心的安装尺寸，设计时需要根据传动轴的直径、所选轴承的外圈直径来确定，同时要预留出轴端联轴器或者传动轮的安装空间，避免传动件和箱体本体发生碰撞。侧面伸出的筒状凸台结构，一方面是增加了轴承安装孔的轴向支撑长度，提升轴承支撑的刚性，另一方面也可以作为密封件的安装位，加装密封圈或者防尘盖，阻挡车间内的粉尘、切削液进入轴承内部，污染润滑脂，适合在机加工车间、物流输送线这类多粉尘的工况下使用。

在实际选型应用时，需要根据传动轴的额定载荷、运转转速来匹配对应规格的轴承座，重载工况下可以适当增加底板的厚度，提升整体结构的抗振性能，高速工况则需要在箱体上预留动平衡的去重位置，减少轴系高速运转时的振动。整个结构的壁厚设计采用了均匀壁厚原则，避免铸造或者3D打印成型时出现缩孔、变形问题，转角位置都做了圆角过渡，减少应力集中，在承受冲击载荷时不会出现根部断裂的问题。这类支撑结构不需要复杂的加工工序，普通的数控铣床就可以完成所有面的加工，小批量定制时也可以采用方块料直接加工，量产时则可以采用压铸工艺成型，降低单件的生产成本，适配不同规模的设备生产需求。
