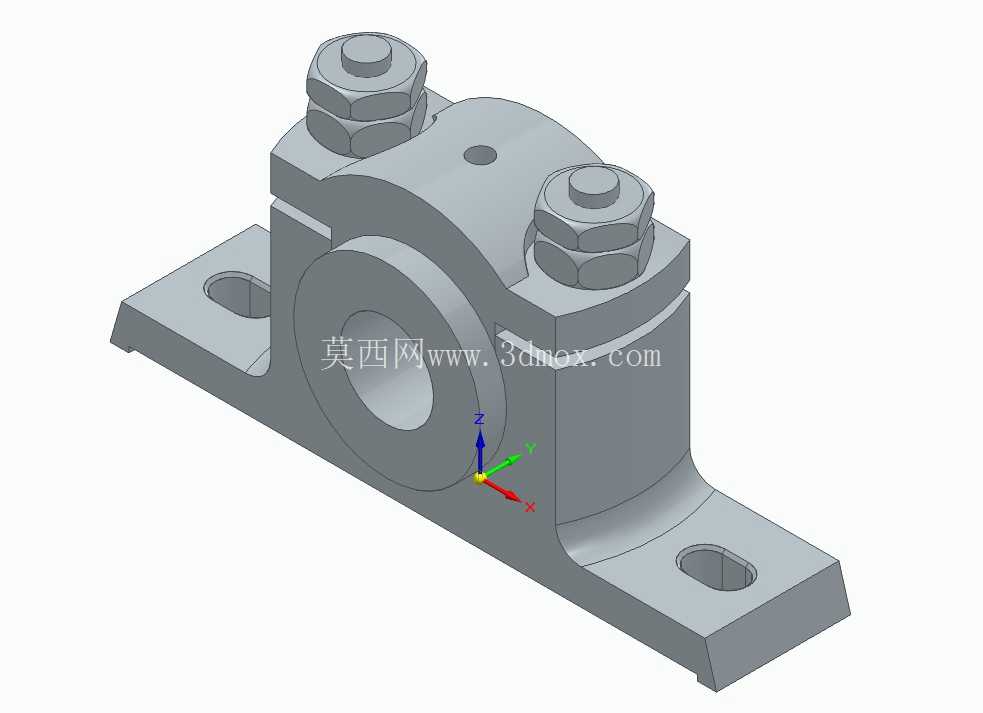

剖分式带座滑动轴承组件三维结构

在各类通用传动设备的转轴支撑环节，这类剖分式带座轴承组件是应用频次极高的支撑部件，常见于输送线辊筒支撑、中小型减速机输入输出轴定位、农业机械传动轴固定、轻工设备传动辊组安装等场景，核心作用是为旋转轴提供稳定的径向支撑，同时抵消轴运转过程中产生的径向载荷，部分工况下也可承受小幅轴向窜动带来的附加载荷。和整体式轴承座相比，剖分式结构的核心优势在于安装维护的便捷性，当轴系已经完成两端装配、无法从轴端穿入整体式轴承座时，只需拆开上盖与底座的连接螺栓，将轴瓦包覆在转轴对应位置后再扣合上盖锁紧即可完成安装，后期维护更换轴瓦时也无需拆解整个轴系的传动连接，大幅降低设备停机维护的工时成本。

从结构设计逻辑来看，整个组件分为底座、上盖、轴瓦、连接紧固件四个核心部分，底座采用带两个安装长圆孔的卧式安装脚，长圆孔的设计是为了抵消安装基面的加工位置误差，安装时可在一定范围内调整轴承座的轴向位置，适配不同的轴系安装同轴度要求，安装脚与主体承力部分之间做了圆弧过渡结构，避免直角连接处的应力集中，在承受重载冲击时不会出现安装脚根部断裂的问题。上盖与底座的结合面采用精准的平面配合，配合面处设置了定位止口，避免上盖锁紧后出现横向错位，两个连接螺栓分布在轴承孔的两侧对称位置，锁紧时可保证轴瓦受力均匀，不会出现单侧压紧导致的轴瓦偏磨问题。顶部的注油孔设计可直接对接润滑油嘴，运转过程中无需拆解结构即可完成润滑脂加注，保证轴瓦与转轴接触面的润滑状态，降低摩擦磨损。

轴瓦部分采用对开式结构，内孔为光滑圆柱面，和转轴的轴颈形成滑动摩擦副，相比滚动轴承座，这类滑动轴承结构的抗冲击载荷能力更强，在低速重载、存在振动冲击的工况下使用寿命更长，比如矿山输送设备、建材生产设备的传动辊支撑场景，滚动轴承容易因为冲击载荷出现滚动体碎裂、保持架损坏的问题，而这类滑动轴承组件可承受更高的冲击载荷，且维护成本更低。设计过程中需要重点控制几个核心尺寸边界：首先是底座安装孔的中心距，这个尺寸直接决定了轴承座能否适配设备机架上的预留安装位，两个安装孔的中心连线需要和轴承内孔的轴线保持平行，否则安装后会出现轴系别劲的问题，加速轴瓦的异常磨损；其次是轴承内孔的中心高，也就是安装底面到轴承内孔轴线的垂直距离，这个尺寸直接影响轴系的安装高度，两端支撑的轴承座中心高必须保持一致，否则会导致轴系出现挠曲变形，运转过程中产生额外的弯曲应力；另外上盖与底座的连接螺栓孔位置度需要严格控制，螺栓孔轴线要和结合面保持垂直，避免螺栓锁紧时出现附加弯曲应力，导致螺栓断裂失效。

在实际建模过程中，需要重点还原各部件之间的配合关系：轴瓦与底座、上盖的轴承安装位采用过渡配合，保证轴瓦不会在轴承座内出现周向转动；连接螺栓与上盖的螺栓过孔采用间隙配合，方便装配时的螺栓穿入，螺栓与底座的螺纹孔按照普通粗牙螺纹的标准参数建模，还原真实的螺纹啮合状态；安装脚的长圆孔尺寸需要适配常用的安装螺栓规格，保证螺栓可顺利穿入同时留有足够的位置调整余量。整个组件的外形轮廓没有多余的冗余结构，所有外部棱角都做了小倒角处理，既避免加工过程中的锐边割伤问题，也能消除热处理环节的应力集中点。从受力角度分析，底座的承力壁厚度、上盖的壁厚都经过载荷校核，在额定载荷下不会出现塑性变形，连接螺栓的规格也按照最大径向载荷做了强度计算，保证冲击载荷下螺栓不会出现拉伸断裂。这类轴承组件在选型时，除了匹配轴颈直径、安装中心高、安装孔位尺寸外，还需要根据工况的载荷特性、运转速度选择对应材质的轴瓦，低速重载工况可选用铸铜合金轴瓦，中速轻载工况可选用带自润滑材质的轴瓦，适配不同的设备使用需求。
