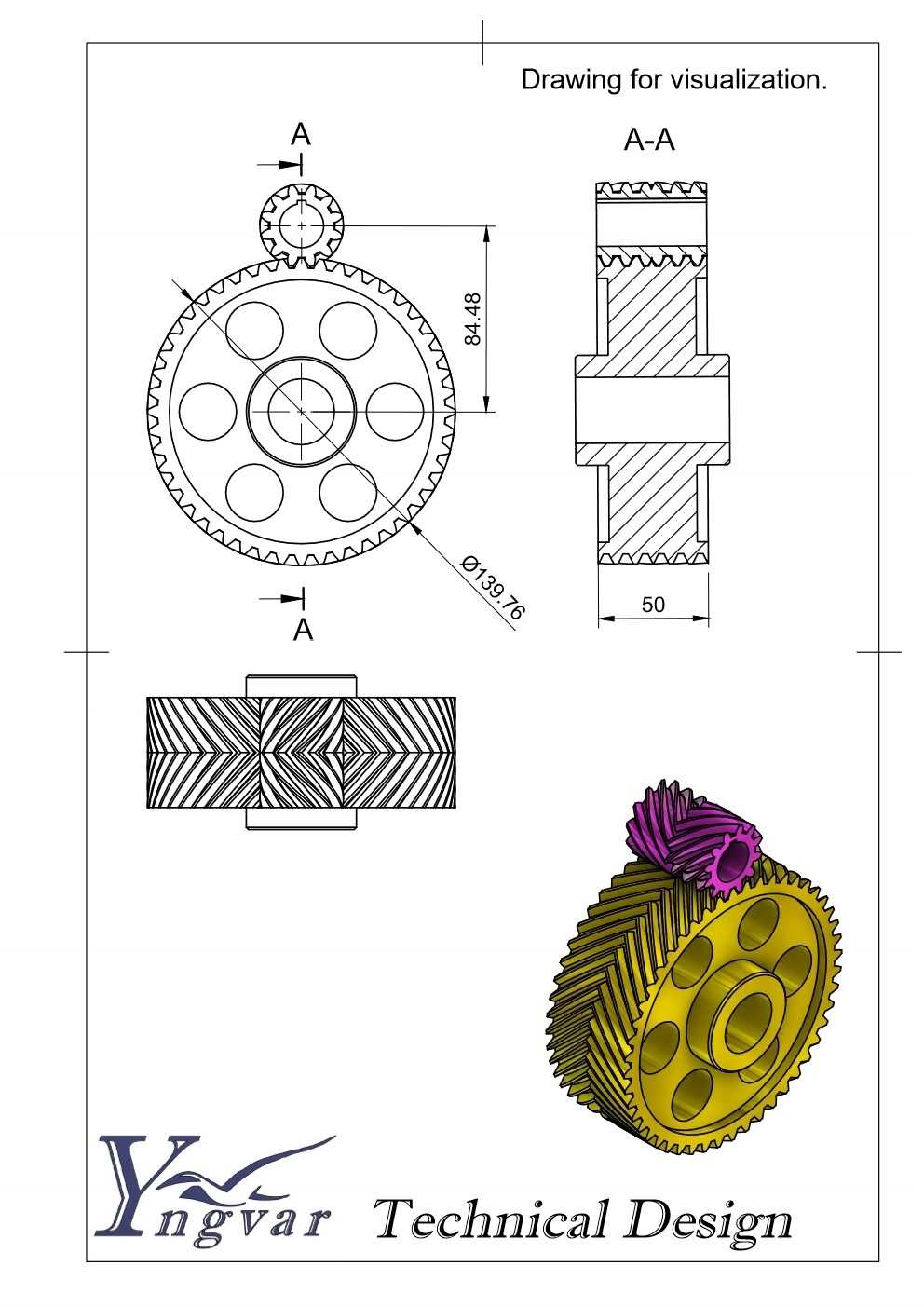

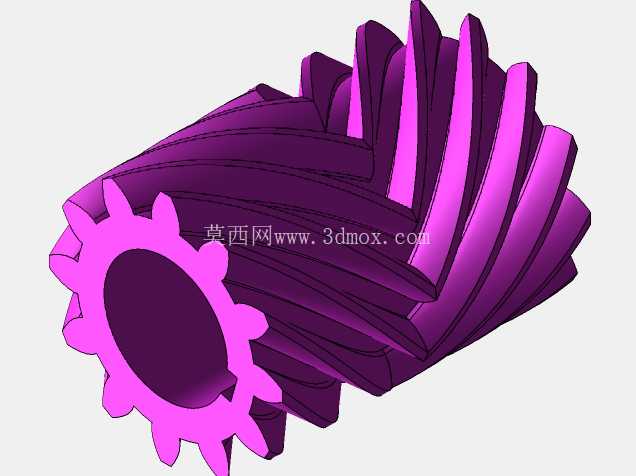

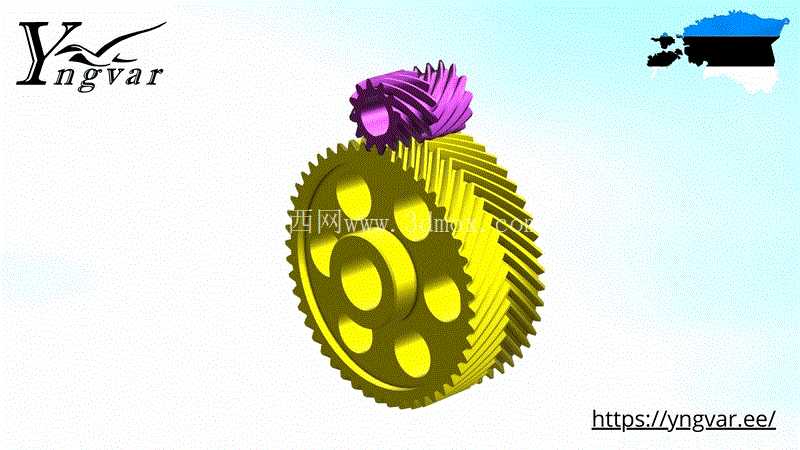

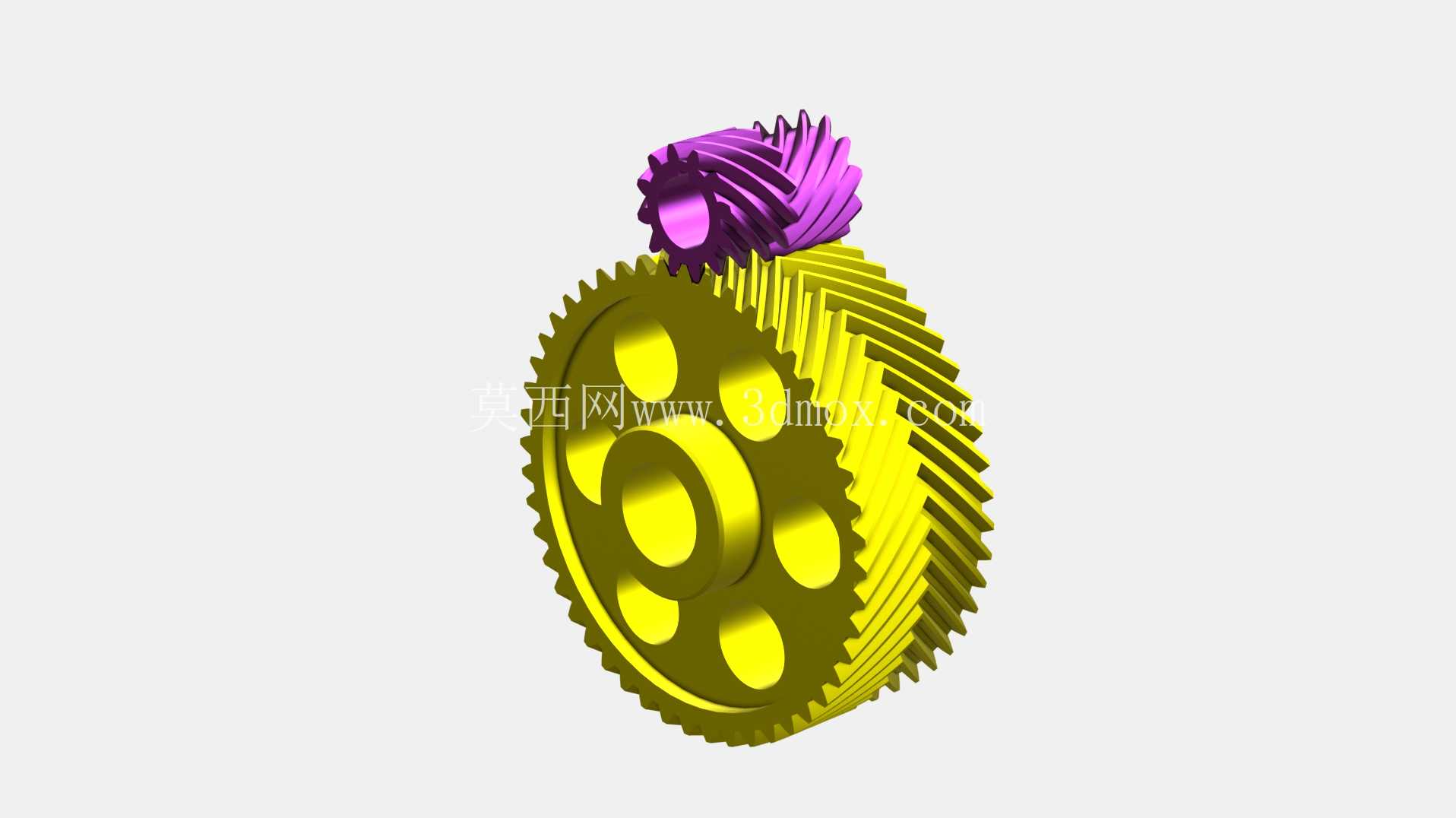

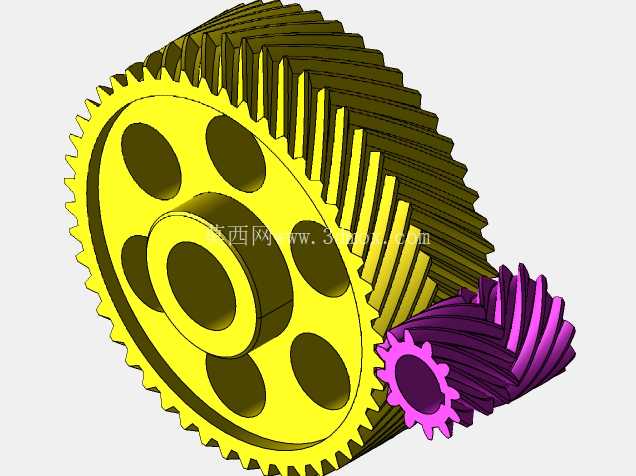

这套人字齿轮传动结构,核心解决的是常规斜齿轮传动中轴向力无法自平衡的痛点,在重载、高转速、低噪音要求的传动场景中应用广泛。从结构组成来看,上部为小直径螺旋角斜齿轮,下部为大直径人字齿轮,两者齿向参数完全匹配,啮合过程中轮齿接触线沿齿宽方向逐步过渡,不会出现直齿轮传动的整齿突然啮入啮出冲击,这也是其运行噪音远低于直齿轮传动的核心原因。

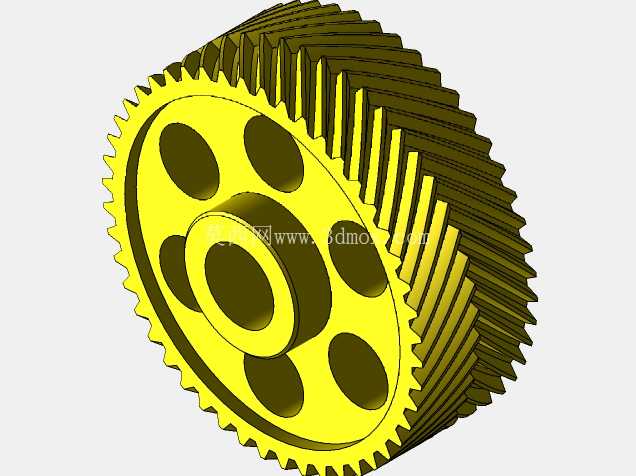

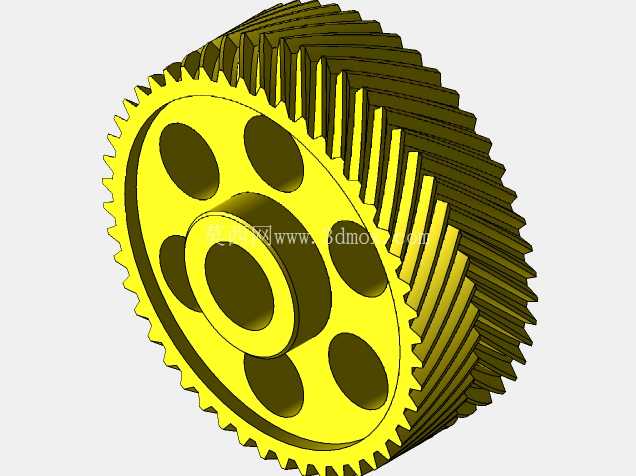

设计过程中首先要匹配的是两者的螺旋角参数,小齿轮的螺旋角方向与人字齿轮单侧齿向完全对应,保证啮合时齿面接触面积达到理论设计值,避免局部点蚀失效。人字齿轮的轮齿采用左右对称旋向布置,传动过程中左右两侧斜齿产生的轴向力方向相反,可在齿轮本体上实现完全抵消,不需要额外设置大规格推力轴承来承受轴向载荷,能大幅缩减传动箱的轴向安装尺寸,同时降低轴承选型成本与运行过程中的摩擦损耗。
从实际应用场景来看,这类传动结构常出现在矿山设备的重载减速箱、船舶主传动系统、高精度机床主轴传动箱中,这类场景要么传递扭矩大,要么对传动平稳性要求极高,常规直齿轮或单斜齿轮结构要么承载能力不足,要么轴向力过大导致支撑结构过早失效。这套模型在建模时严格遵循渐开线齿形生成逻辑,齿顶高、齿根高、变位系数均按通用重载齿轮设计规范取值,齿根处做了标准圆角过渡,避免应力集中导致的轮齿断裂,齿轮腹板处开设的均匀减重孔,在不降低轮体结构强度的前提下减少了转动惯量,降低启停过程中的冲击载荷。
安装边界方面,大直径人字齿轮的内孔为标准圆柱孔,可通过平键与传动轴实现周向固定,轮毂长度与轴段配合长度按扭矩传递要求匹配,小齿轮的轴孔同样适配标准输入轴径,两者的中心距严格按模数、齿数、变位系数计算得出,安装时只要保证两轴平行度在公差范围内,就能实现平稳啮合,不会出现偏载、卡滞问题。齿宽设计上,小齿轮齿宽略大于人字齿轮单侧有效啮合齿宽,避免安装时的轴向窜动导致啮合宽度不足,影响承载能力。

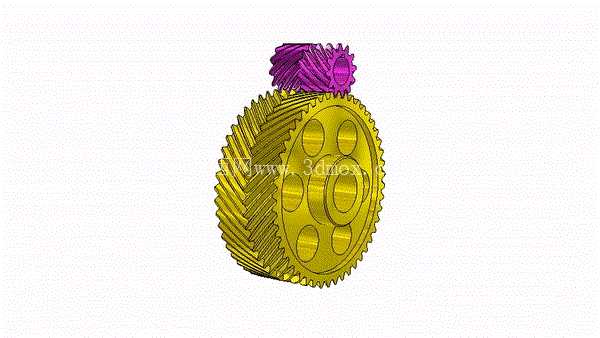

不同于普通斜齿轮传动,人字齿轮的啮合过程中,轮齿的接触是从齿端的点接触逐步扩展为沿齿宽的线接触,载荷传递更平缓,即使在高速运转状态下也不会产生明显的振动,同时因为轴向力自平衡的特性,支撑轴承受力更简单,使用寿命能提升30%以上。建模过程中对齿面的啮合间隙做了合理预留,既保证传动精度,又避免热胀冷缩导致的齿面卡滞,齿轮端面的倒角处理也符合实际加工工艺要求,不会出现建模时的锐边结构,完全匹配实际生产加工的工艺逻辑。
在设备选型匹配时,这类传动结构可根据传递扭矩的大小调整模数与齿宽,不需要改变整体的传动形式,适配性极强。比如在冶金设备的轧机传动中,可通过增大模数提升承载能力,在精密机床传动中,可通过提高齿轮加工精度、减小啮合间隙提升传动精度,这套三维模型完整还原了啮合状态下的轮齿位置关系,可直接用于传动结构的运动仿真、干涉检查,也可作为同类型齿轮设计的参考模板,帮助结构设计人员快速完成初步方案的搭建,减少重复建模的工作量。
