交错轴传动锥齿轮啮合结构设计

这套锥齿轮副针对轴线相交的动力传递场景设计，最常见的安装轴交角为90度，也可根据设备实际布局调整轴交角参数，适配不同空间的传动布局需求。在实际工业场景中，这类锥齿轮副广泛应用于差速器、机床主轴进给箱、农业机械动力转向模块、轻工设备的转角传动单元中，能够在紧凑的安装空间内完成动力的转向传递，无需额外增加传动链路的冗余部件。

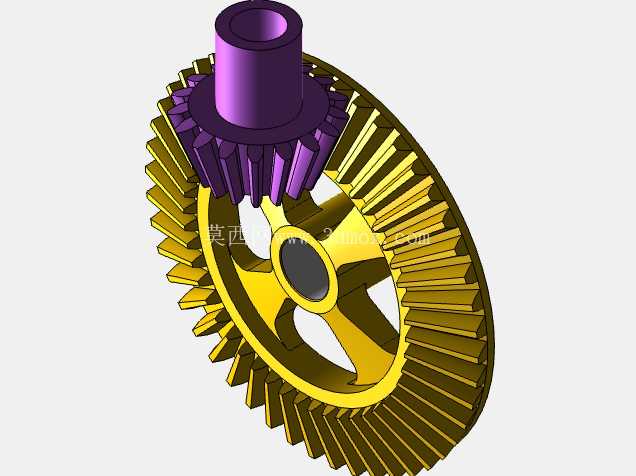

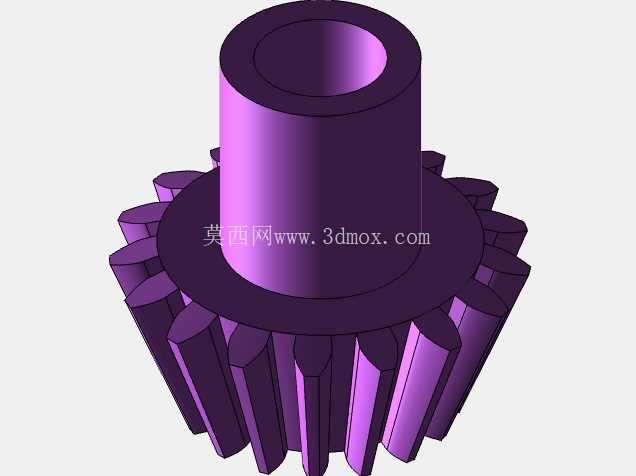

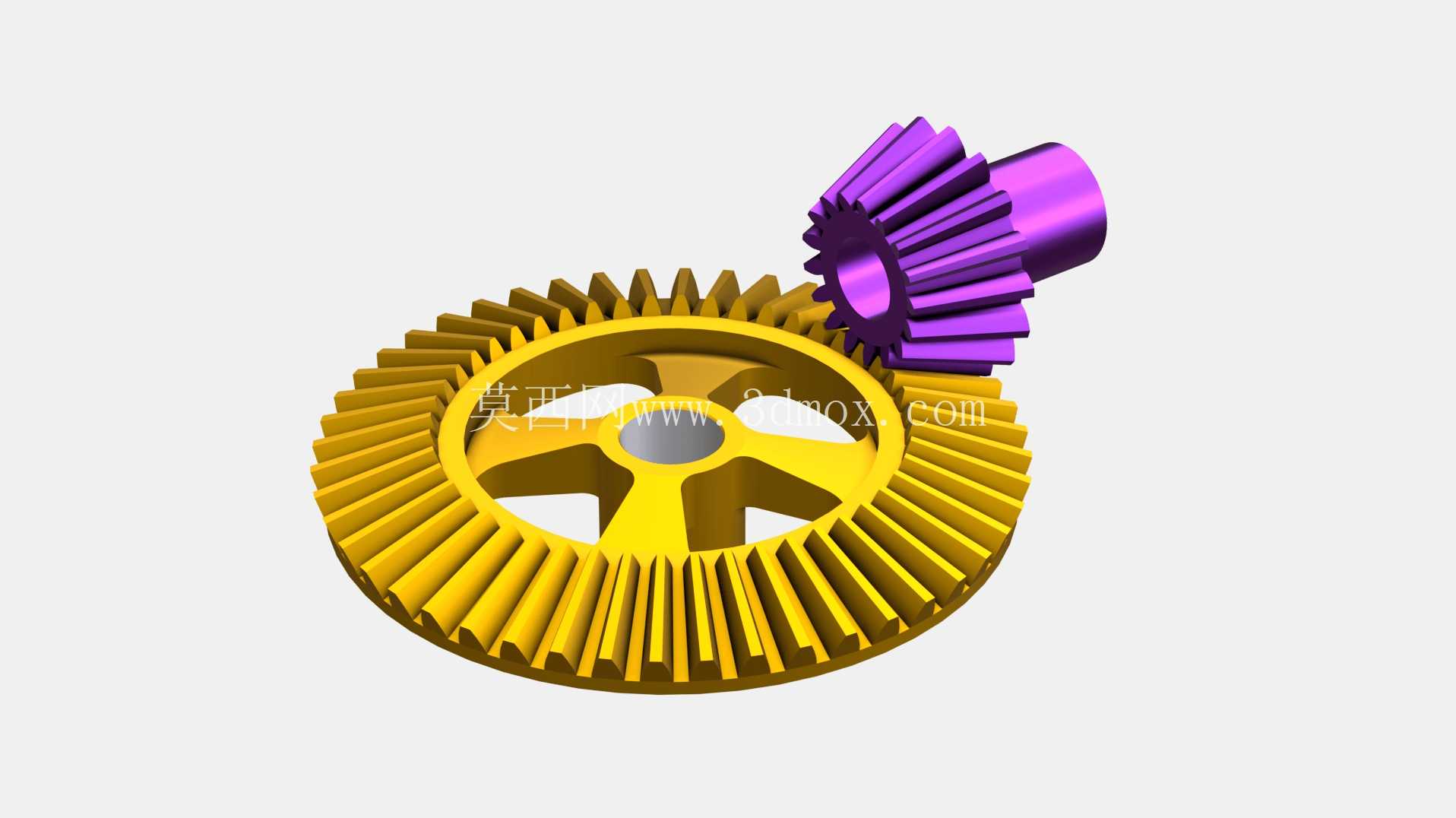

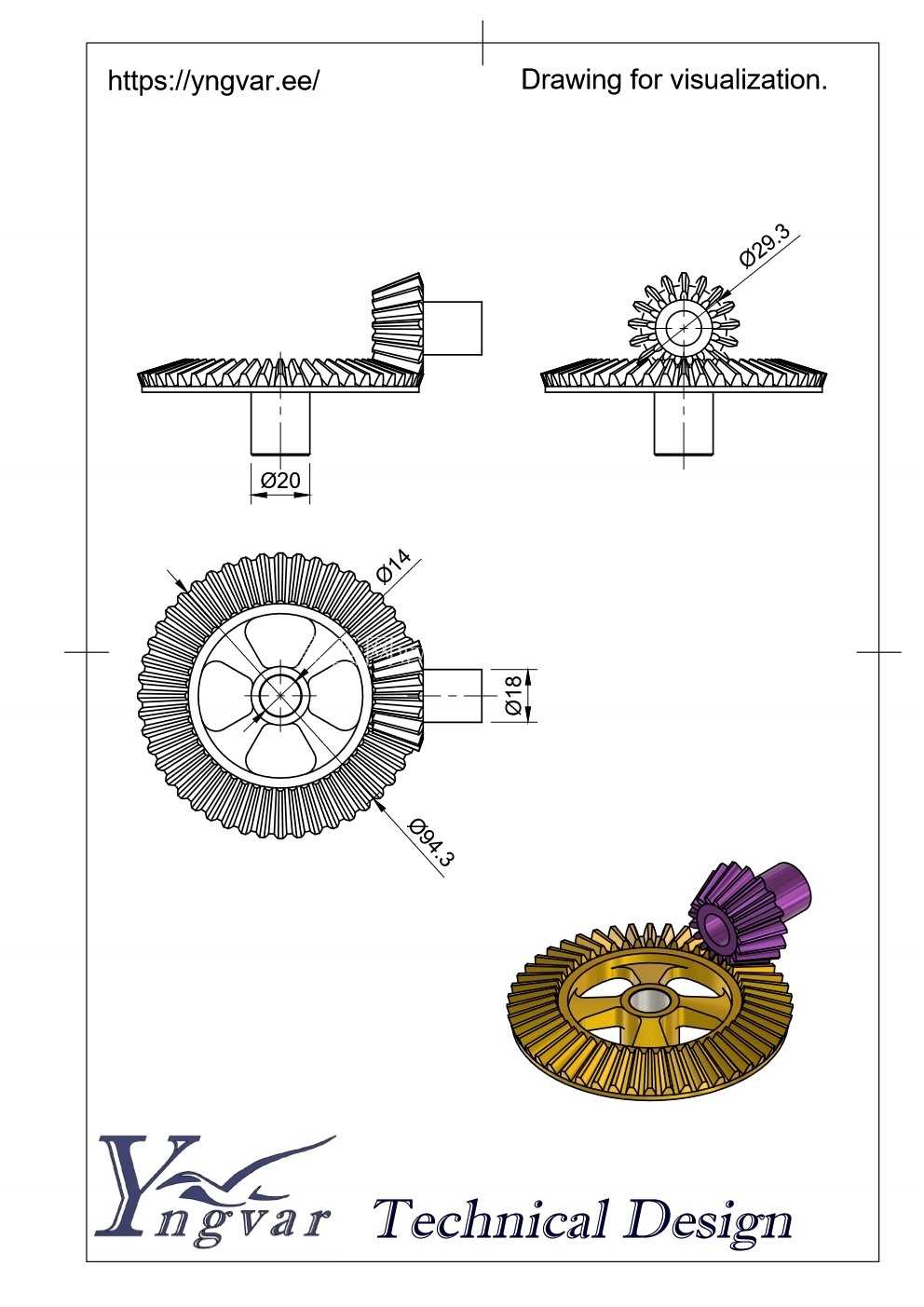

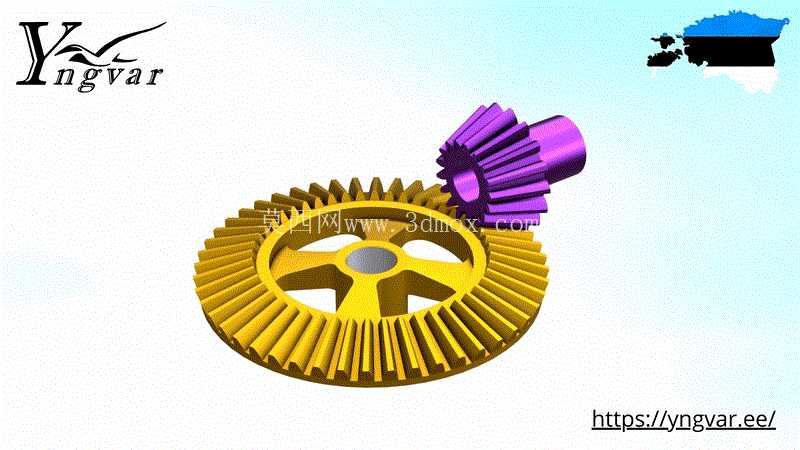

从结构设计逻辑来看，大尺寸端面锥齿轮采用辐板式结构，轮缘部分均匀分布锥形齿，轮毂中心设置同轴安装孔，辐板上开设三个对称分布的减重孔，在保证轮体结构刚度的前提下，尽可能降低旋转件的自身重量，减少高速运转时的转动惯量，降低启停阶段的动力损耗。与之啮合的小锥齿轮采用轴齿一体化设计，齿部同样为锥形渐开线齿形，安装轴段与齿体同轴加工，保证装配后的同轴度精度，避免运转过程中出现偏载、齿面异常磨损的问题。

齿形设计上采用渐开线锥齿廓，齿面沿节锥方向呈均匀收敛形态，啮合过程中齿面接触区沿齿长方向合理分布，能够保证多齿同时参与啮合，提升传动过程的承载能力，降低单齿承受的冲击载荷。齿向参数经过匹配调校，保证两齿轮在标准安装距下，啮合侧隙处于合理区间，既可以避免侧隙过小导致的运转卡滞、热胀咬死问题，也能防止侧隙过大带来的传动回差，提升传动精度。

安装边界方面，大锥齿轮的安装端面与轮毂定位轴肩需要保证垂直于自身回转轴线，端面跳动公差控制在IT7级精度范围内，安装孔与配合轴采用过渡配合，通过平键传递扭矩，保证周向固定可靠性。小锥齿轮的支撑轴承跨距需要根据齿轮受力大小合理设置，避免悬臂过长导致的轴端挠曲变形，影响齿面啮合接触位置。两齿轮的安装距需要严格按照设计值调校，保证节锥顶点重合，避免出现齿顶干涉、齿根接触不良等装配问题。

实际使用过程中，这类锥齿轮副的润滑方式根据运转速度选择，中低速工况可采用脂润滑，高速重载工况则需要采用油浴或者喷油润滑，保证齿面啮合区域形成稳定油膜，降低齿面磨损，延长齿轮使用寿命。在传动特性上，这套锥齿轮副能够实现稳定的定传动比传递，运转过程中振动噪声控制在合理区间，适合对传动平稳性有一定要求的动力传递场景。

设计过程中需要重点校核齿根弯曲强度与齿面接触强度，根据设备传递的额定扭矩、峰值冲击载荷计算齿厚参数、齿面硬度要求，重载场景下可对齿面进行渗碳淬火处理，提升齿面抗点蚀、抗磨损能力。轮体的动平衡精度需要根据工作转速等级调校，高转速应用场景下需对装配后的齿轮副整体做动平衡校正，降低运转过程中的振动幅值，提升整套传动系统的运行稳定性。
