不锈钢机械式游标卡尺结构设计

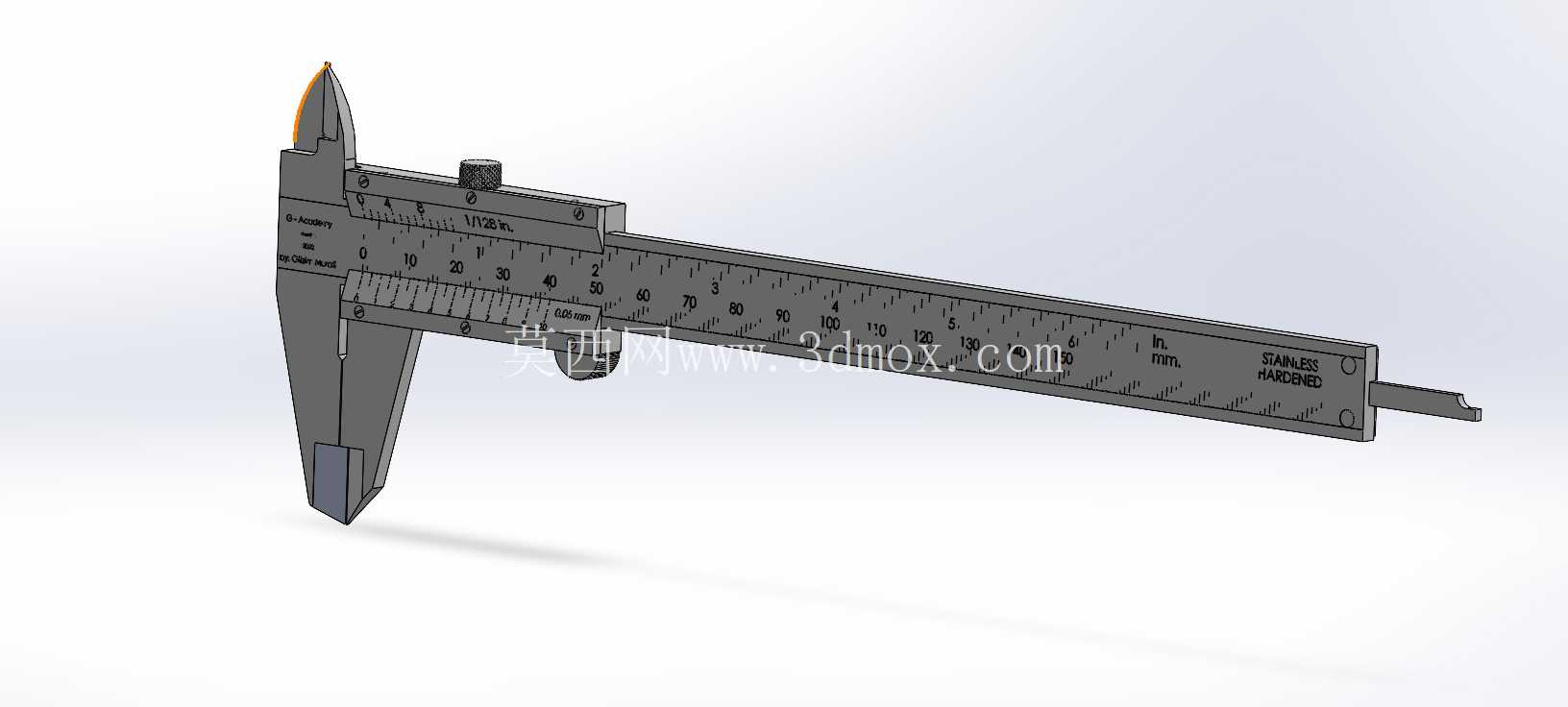

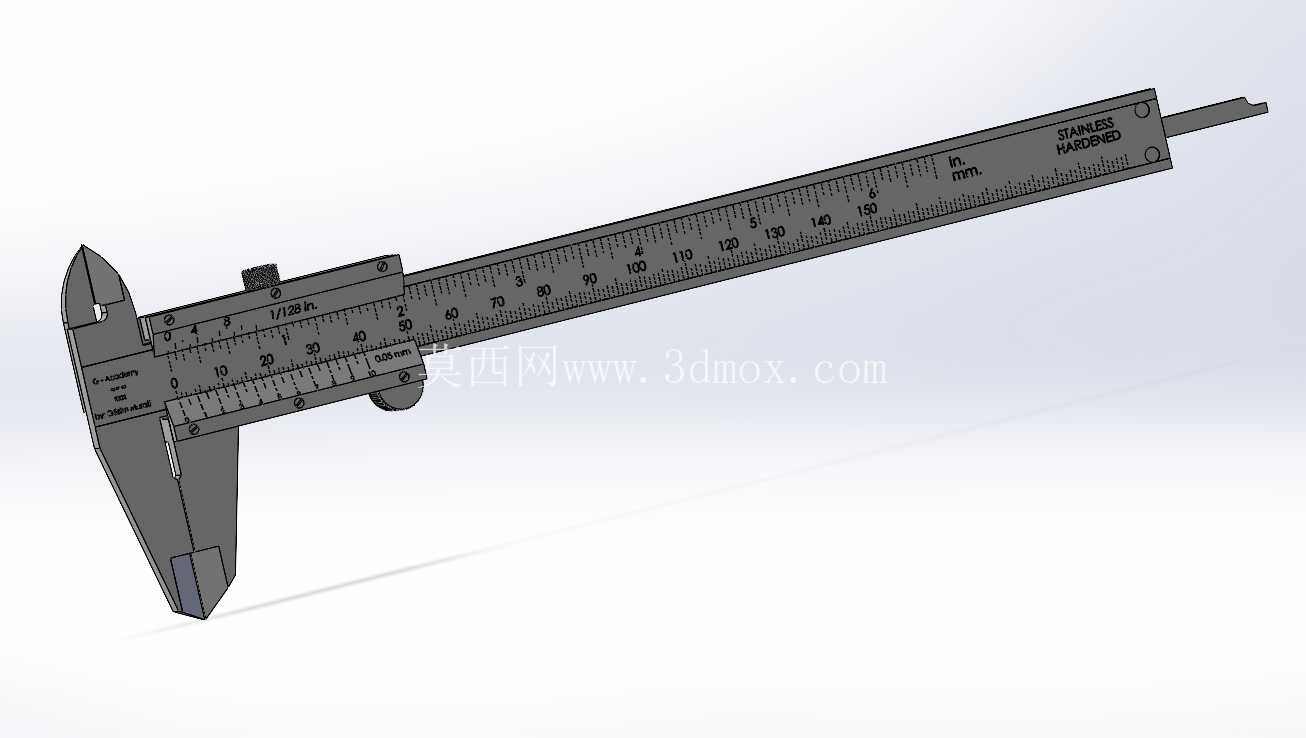

　　在机械加工现场、五金装配工位、教学实训车间乃至日常五金维修场景中，游标卡尺是出现频率最高的接触式长度测量器具之一，这款机械式不锈钢游标卡尺的三维结构，完全还原了实物的装配逻辑与功能细节，能为量具结构认知、测量原理教学、工装配套设计提供精准的三维参照。从实际使用场景来看，这款卡尺覆盖了0-150mm的常规测量量程，可同时完成工件外径、内孔直径、深度台阶、孔距四类常见尺寸的测量，无需额外更换测头，适配绝大多数机加工小件、五金零件、塑胶结构件的尺寸检测需求，在没有数显卡尺供电顾虑的场景下，机械式结构的抗干扰能力更强，不会因为车间油污、切削液飞溅、电磁环境影响出现读数漂移，适合生产现场的高频次粗放使用。

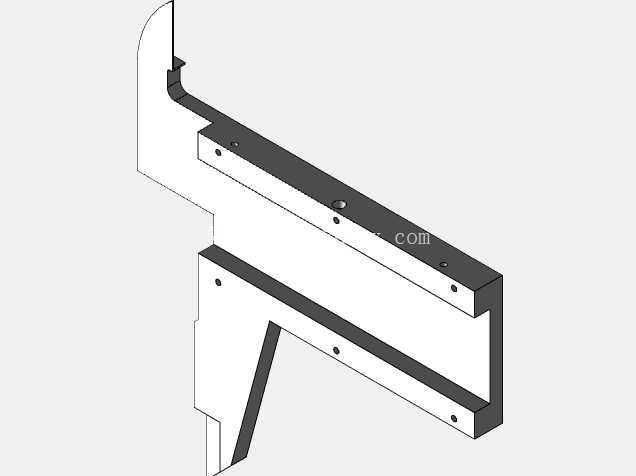

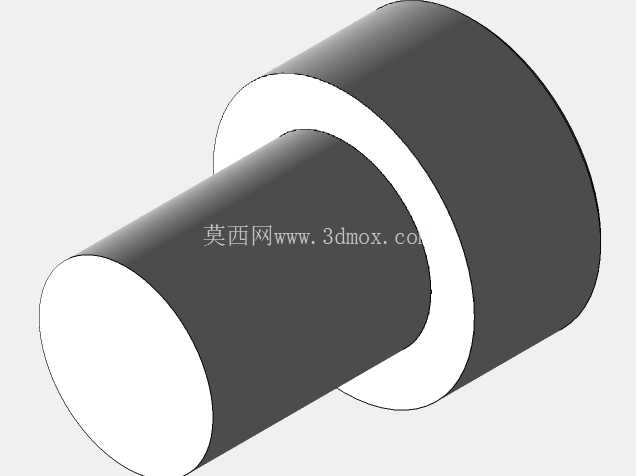

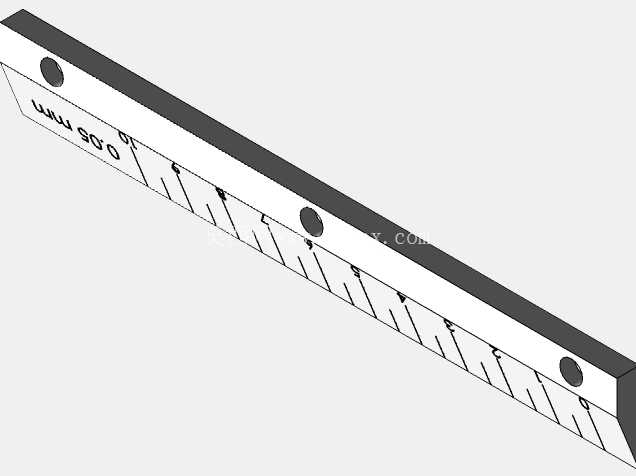

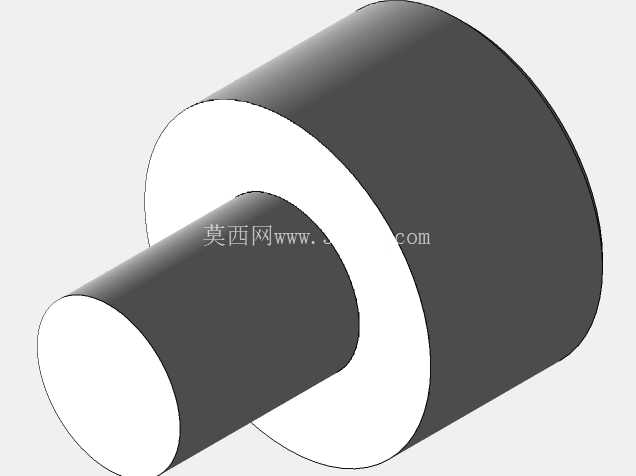

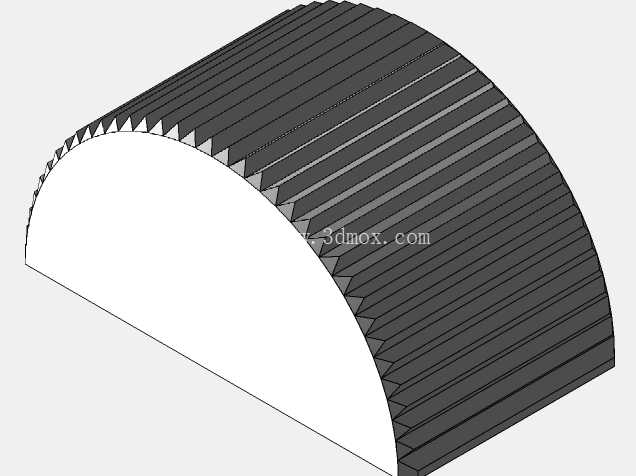

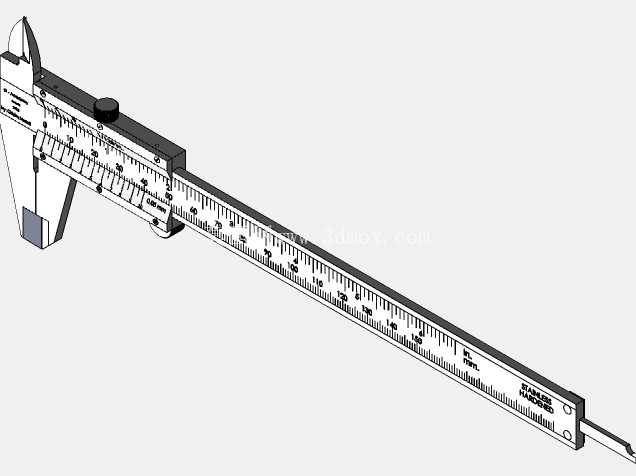

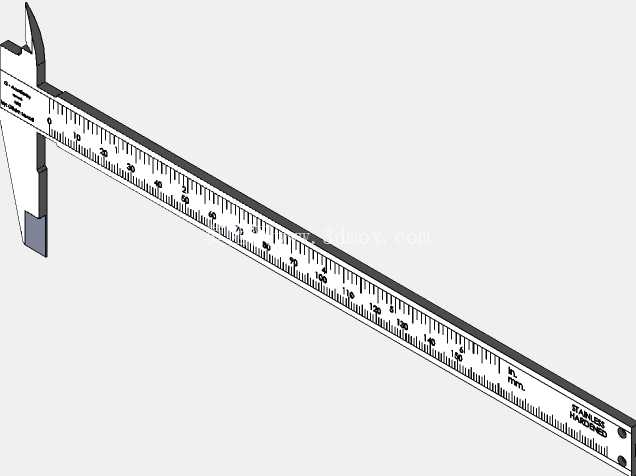

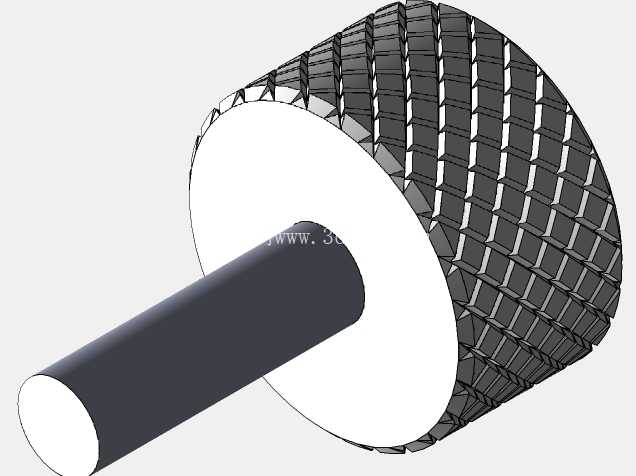

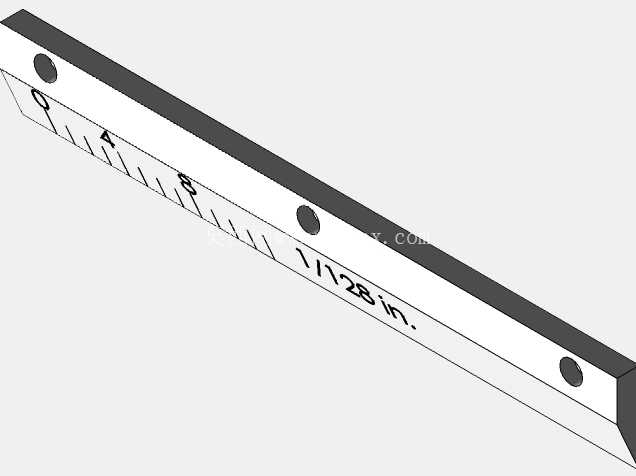

　　从结构设计逻辑来看，整个卡尺的主体分为主尺与游标尺两个核心装配部分，主尺尺身采用平直不锈钢型材加工，正面蚀刻有公制毫米刻度，尺身一端集成固定量爪，分为外侧测量面与内侧测量面，外侧测量面用于轴类、块类零件的外径、厚度测量，内侧测量面用于孔、槽类结构的内径测量，主尺尾部延伸出深度测量杆，可伸入盲孔、台阶结构中完成深度尺寸检测。游标尺部分通过滑动配合结构套在主尺尺身上，可沿尺身方向平稳滑动无卡滞，游标尺上同样蚀刻有对应精度的游标刻度，通过主尺与游标刻度的差值实现0.02mm级别的精度读数，游标尺上集成有活动量爪，与主尺固定量爪的测量面严格平行，保证测量时的贴合精度；游标尺上方设置有锁紧螺钉，拧紧后可将游标尺固定在主尺的任意位置，方便测量后取下读数，避免移动过程中尺身滑动导致测量值偏差，锁紧结构采用顶丝式设计，锁紧力均匀，不会损伤主尺刻度面。

　　在外形尺寸与安装边界上，这款卡尺收拢状态下总长度与量程匹配，尺身宽度控制在单手握持的舒适范围内，厚度符合人体工学握持要求，量爪的测量面经过平面度与平行度公差约束，两个外侧测量面贴合时无透光缝隙，保证零位读数准确；深度测量杆与主尺尾部端面保持垂直，伸出时与尺身平行，不会出现偏斜导致深度测量误差。设计过程中充分考虑了滑动副的配合间隙，游标尺与主尺的配合既保证滑动顺畅，又不会出现过大的晃动间隙，避免测量时因量爪偏斜产生示值误差，尺身的刻度蚀刻深度均匀，填充的耐磨涂层不易被日常摩擦磨损，长期使用后刻度依然清晰可读。

　　不同于数显卡尺需要内置电路、传感器、电池仓的复杂结构，这款纯机械式游标卡尺的结构可靠性更高，零部件数量少，维护成本极低，日常使用仅需要定期清洁测量面、在滑动副涂抹少量轻质润滑油即可保证使用精度，即使在没有电源的野外维修、户外加工场景下也能正常使用。从建模细节来看，所有的刻度线位置都严格按照实物的刻度间距排布，量爪的刃口倒角、尺身的边缘圆角、锁紧螺钉的头部槽型都做了还原，滑动副的配合面预留了合理的装配间隙，可直接用于装配动画制作、测量原理演示课件开发，也可作为机加工工位工具摆放场景的三维布局素材，帮助设计人员在做工位规划时提前预留工具存放的空间尺寸，避免工位布局时出现工具摆放空间不足的问题。在实际的零件检测环节，这款卡尺的测量力完全由操作人员手动控制，相比带恒力装置的千分尺更适合快速测量场景，熟练操作人员可在数秒内完成一个尺寸的读数，检测效率远高于其他高精度接触式量具，是生产现场过程检验的首选量具。
