带刻度标识的机床进给刻度环结构设计

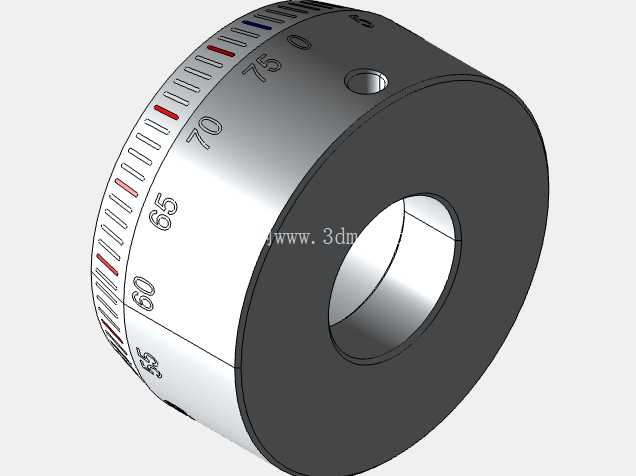

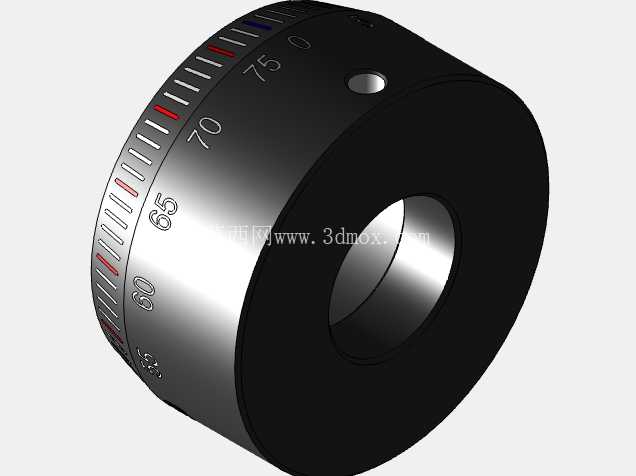

　　设计这类构件时，首先要匹配对应机床的丝杠导程参数，常规普通车床横向进给丝杠导程多为5mm，刻度环整圈均匀划分100个刻度格的话，每一格对应的实际进给量就是0.05mm，也就是操作工人常说的“半丝”进给量，刻度线的长度会做区分，整毫米位置的刻度线最长，半毫米位置次之，0.05mm的最小刻度线最短，同时会在整十刻度位置标注阿拉伯数字，方便操作人员快速读数，不用逐格计数。为了避免日常操作中切削液、金属碎屑磨损刻度标识，刻度环的外圈刻度面会做发黑或者镀铬处理，刻度线内填充耐油的红色、蓝色油漆，即便长期沾附切削液、油污，刻度标识也不会轻易脱落，操作人员站在设备操作位就能清晰识别刻度数值。在普通车床、铣床、磨床等通用金属切削设备的进给操作机构中，这类带精密刻度的环形调节件是操作人员控制进给位移量的核心交互部件，日常操作时，操作人员转动手轮带动该刻度环同步旋转，配合设备床身的固定基准标记，就能直观读取当前进给轴的位移数值，直接决定工件加工的尺寸精度，是机床操作端不可或缺的机械读数构件。从实际使用场景来看，这类刻度环大多安装在进给丝杠的轴端，与手轮、锁紧机构同轴装配，内孔直接与丝杠轴段配合，通过侧面的紧定螺钉实现周向固定，确保手轮转动时刻度环不会出现相对滑移，避免读数偏差。

　　从结构细节来看，该构件整体为空心圆柱结构，中心通孔的尺寸要匹配对应安装轴的轴径，常规中小型车床的横向进给刻度环内孔多在20-30mm区间，外径根据刻度格的排布需求设计，一般在80-120mm区间，厚度控制在20-30mm，既保证刻度线有足够的排布空间，又不会占用过多的轴端安装位置，避免和周边的锁紧手柄、防尘罩产生运动干涉。刻度环的侧面会预留1-2个紧定螺钉安装孔，安装时将紧定螺钉顶在丝杠轴的定位平面上，就能实现周向固定，部分需要频繁对零的刻度环，还会在端面设计可微调的刻度圈结构，方便操作人员在加工不同工件时快速将刻度零位对准基准标记，不用反复转动手轮找零。实际生产中，这类刻度环的加工精度直接影响进给读数的准确性，刻度线的刻划误差要控制在0.01mm以内，否则会导致整圈的刻度累积误差过大，加工长尺寸工件时容易出现尺寸超差。内孔与安装轴的配合公差一般选用H7/h6的间隙配合，既保证装配时能顺利套入轴段，又不会因为配合间隙过大出现转动时的晃动，导致读数偏差。外圈的刻度面要做精车处理，表面粗糙度达到Ra1.6以下，保证刻划的刻度线边缘清晰，没有毛边，填充油漆后不会出现溢色模糊的情况。

　　从使用维护的角度来说，这类刻度环属于长期磨损件，日常操作中如果操作人员用力敲击手轮，或者锁紧机构失效导致刻度环受撞击，很容易出现刻度错位、表面变形的情况，更换时需要核对内孔尺寸、刻度格数、每格对应的进给量参数，确保替换件和原机床的丝杠参数匹配，不然会出现读数和实际进给量不匹配的问题，直接造成工件报废。很多新手操作人员容易忽略刻度环的间隙回程问题，也就是丝杠和螺母之间的传动间隙，在反向转动手轮时，需要先空转消除间隙后再对照刻度读数，这也要求刻度环的安装必须牢固，不能在空转过程中出现相对滑移，否则会让操作人员误判间隙消除的节点。

　　除了通用金属切削机床，这类带精密刻度的环形调节件还会用在工装夹具的调节机构、精密滑台的进给端、印刷设备的辊距调节位置，核心作用都是通过圆周方向的刻度划分，将旋转运动的角度量转化为直线方向的位移读数，让操作人员不用借助额外的测量工具，就能直接调节出需要的位移量，大幅提升设备调节的效率。设计这类构件的三维模型时，需要重点关注刻度线的阵列排布逻辑，要根据整圈的刻度总数做等角度阵列，同时区分不同长度刻度线的排布规律，数字标识的位置要对应整十刻度的位置，字体大小要适配刻度环的外径尺寸，保证实际加工刻字后清晰可辨。中心孔的配合尺寸、紧定螺钉孔的位置和深度，都要严格对应安装轴的参数，避免出现装配干涉。另外，刻度环的边角位置要做C1左右的倒角处理，既避免安装时划伤操作人员的手，也能去除机加工产生的锐边毛刺，提升零件的工艺性。
