带三孔安装位的内螺纹法兰式机械连接件

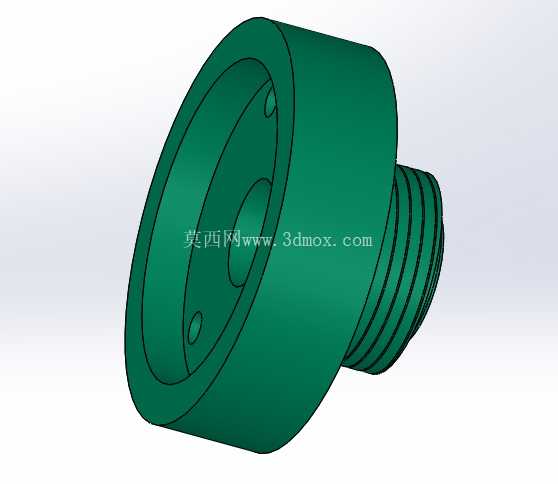

　　在常规通用机械的装配场景里，这类带三孔均布安装位的内螺纹法兰连接件，是管路对接、轴端辅件固定、小型功能模块挂载场景里十分常用的结构件，很多轻工输送设备、小型液压站辅件安装、实验台工装搭建的环节里，都能见到这类零件的应用。从结构设计逻辑来看，这类零件没有冗余的复杂曲面，所有几何特征都服务于装配定位与载荷传递的核心需求：主体为回转类结构，外轮廓最大直径75mm，总轴向长度60mm，中心加工M30×2.5的标准内螺纹，可直接与对应规格的外螺纹管件、螺杆类零件实现螺纹副配合，螺纹段轴向深度25mm，足够保证常规工况下的螺纹啮合长度，避免螺纹受力脱扣。

　　法兰端的安装面做了3mm的凸台结构，安装时凸台可以嵌入对应安装板的定位沉孔，抵消装配时的平面度误差，保证连接面的贴合紧密性；三个直径6mm的安装孔沿直径50mm的分度圆等角度分布，属于三点定位结构，相比两孔安装具备更好的抗扭转性能，相比四孔安装又减少了紧固件的使用数量，在载荷不大的辅件安装场景里，能在保证连接可靠性的前提下降低装配工作量。零件的轴向尺寸做了明确的边界约束：从法兰安装面到内螺纹外端面的距离为32mm，其中靠近安装面一侧的内孔直径40mm、深度20mm，这个台阶孔结构一方面可以减轻零件整体重量，另一方面可以为对接的外螺纹零件端部提供避让空间，避免螺纹拧到底时出现端部顶死、无法压紧密封面的问题。

　　从建模逻辑来看，整个零件以中心轴线为回转基准，先通过回转特征生成主体轮廓，再通过拉伸切除生成三个安装孔与内孔台阶，最后通过异形孔向导或者螺纹扫描特征生成标准内螺纹，所有尺寸公差都按照通用机械的自由公差等级设定，安装孔的位置度公差满足普通钻模加工的精度要求，不需要高精度的CNC加工即可完成生产，制造成本较低，适合批量应用在非重载的机械装配场景里。实际使用时，这类零件可以作为管路系统的中间连接法兰，一侧通过内螺纹对接硬管或者软管接头，另一侧通过三个螺栓穿过安装孔固定在设备壁板、油箱侧板或者机架立面上，也可以作为轴端的挡块固定座，内螺纹与调节螺杆配合，三个安装孔用来固定限位开关或者传感器支架，在小型非标设备的原型搭建、教学实验装置的装配里，这类标准化的结构件不需要重新设计尺寸，直接调用即可完成装配，能大幅缩短设计周期。

　　需要注意的是，这类零件的壁厚设计经过了载荷校核，法兰最薄处的壁厚满足常规1.6MPa以内的静压载荷要求，如果应用在冲击载荷较大的场景里，可以适当增加法兰厚度或者更换更高强度的材料，但在普通的教学演示、轻型工装、低压管路场景里，现有尺寸完全可以满足使用需求。三个安装孔的等分布局，让零件在安装时不需要刻意找正角度，任意一个孔对准安装位即可完成装配，降低了现场装配的对位难度，对于需要频繁拆装的维护场景，这种设计也能减少拆装时的对位时间。
