带锥齿轮传动的自动拾取齿轮箱结构

在自动化生产线的物料拾取、工位转序环节，这类集成锥齿轮组的齿轮箱常作为末端执行机构的动力传递核心，适配需要在狭小空间内完成动力转向、同时驱动拾取动作的工况，比如冲压线端的工件拾取转移、压铸工位的成品取件、装配线的零件分拣上料场景，相比直连传动的结构，它能在不额外增加动力单元布置空间的前提下，完成垂直轴与水平轴之间的动力换向，匹配拾取动作需要的回转与进给复合运动需求。

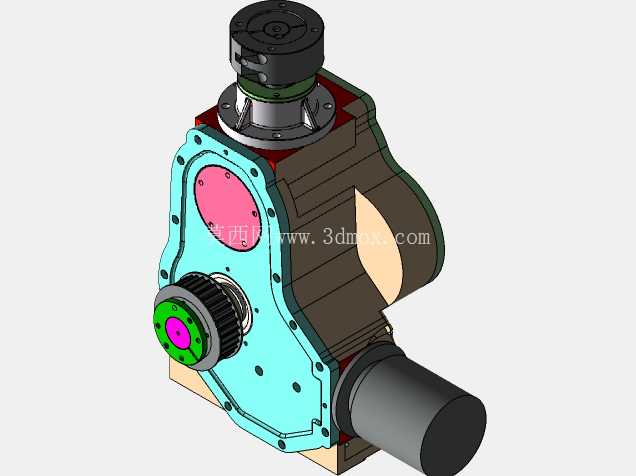

从结构功能来看，这个齿轮箱的核心作用是完成两个维度的动力传递：顶部的锥齿轮输入段承接来自上方驱动电机的动力，通过正交啮合的锥齿轮副将竖直方向的转动转换为水平方向的动力输出，侧方的输出轴端可以连接拾取夹具、真空吸盘架或者拨料机构，同时箱体侧面预留的法兰安装位可以直接固定在设备的立板、横移滑台或者机械臂末端，不需要额外设计转接支架，减少装配累积误差。箱体采用剖分式结构设计，结合面做了精密铣削加工，装配时可以通过定位销保证上下箱体的同轴度，后期维护拆解时不需要完全拆除周边的管路和接线，就能打开箱体检修齿轮啮合面、更换润滑脂，适配工厂现场快修的需求。

设计过程中优先考虑了安装边界的适配性：箱体主体的轮廓做了多面切边处理，避免在滑台移动过程中和周边的防护栏、料道、传感器支架发生干涉，顶部的输入轴端采用标准的法兰连接尺寸，能适配市面主流的伺服电机、步进电机的安装止口，不需要单独定制连接法兰；侧方的输出轴做了轴肩定位设计，安装拾取执行件时可以直接靠轴肩定位轴向尺寸，配合平键传递扭矩，能承受拾取过程中频繁启停带来的冲击载荷。锥齿轮副的啮合间隙在设计时预留了0.02-0.05mm的调整量，通过端盖处的调整垫片就能微调齿轮啮合的接触斑点，保证传动过程中无卡滞、异响，长期运行下的磨损量控制在合理范围内。

箱体的外壳采用轻量化的铸铝材质，外部做了加强筋布局，既保证整体刚性，又能降低整体重量，减少横移滑台或者机械臂的负载，提升动态响应速度；箱体内腔设计了回油槽，润滑脂在齿轮运转带动下能沿着回油槽回流到啮合区，避免长期运行后润滑脂堆积在箱体角落导致齿轮干磨。侧面的观察盖板采用粉色涂装的密封端盖，拆开后就能直接观察锥齿轮的啮合状态，不需要完全拆解箱体，日常点检时可以快速判断齿轮磨损、润滑状态。输出端的连接法兰做了多孔位设计，能适配不同规格的拾取夹具安装，不管是夹爪、吸盘还是拨叉，都能通过对应的孔位直接固定，减少二次加工的工作量。

在实际应用场景中，这类齿轮箱常配套在高速运转的自动化拾取工位，比如压铸机周边的取件机构，需要在模具开模后快速伸入模腔取出成品，齿轮箱的锥齿轮换向结构能让驱动电机布置在拾取臂的上方，避免电机靠近高温模具区域，延长电气元件的使用寿命；在冲压线的工件转序工位，齿轮箱的紧凑结构能缩小拾取臂的整体轮廓，让机构能在上下模之间的狭小空间内完成伸缩、回转动作，不会和模具结构发生碰撞。设计时还考虑了运行过程中的运动标记控制，通过齿轮副的精确传动比匹配，能精准控制拾取端的回转角度、进给位置，不会出现过冲、定位偏差的问题，有效提升拾取动作的重复定位精度，减少因为定位不准导致的工件掉落、磕碰问题，间接提升整条产线的运行效率和成品合格率。

安装尺寸方面，箱体的底部做了定位基准面，安装时可以直接靠基准面贴紧设备安装板，通过四个角的螺栓孔完成固定，输入轴与输出轴的正交度控制在0.01mm以内，保证传动过程中无偏载，齿轮受力均匀；输出轴的伸出长度做了标准化设计，配套常规的联轴器、夹具连接套时不需要额外调整轴伸尺寸，减少现场装配的工作量。箱体外部的所有连接螺栓都采用内六角圆柱头螺栓，螺栓头部不突出箱体表面，避免移动过程中刮蹭周边的管线、工件，整体外观的棱角处都做了倒角处理，消除装配过程中的锐角安全隐患。
