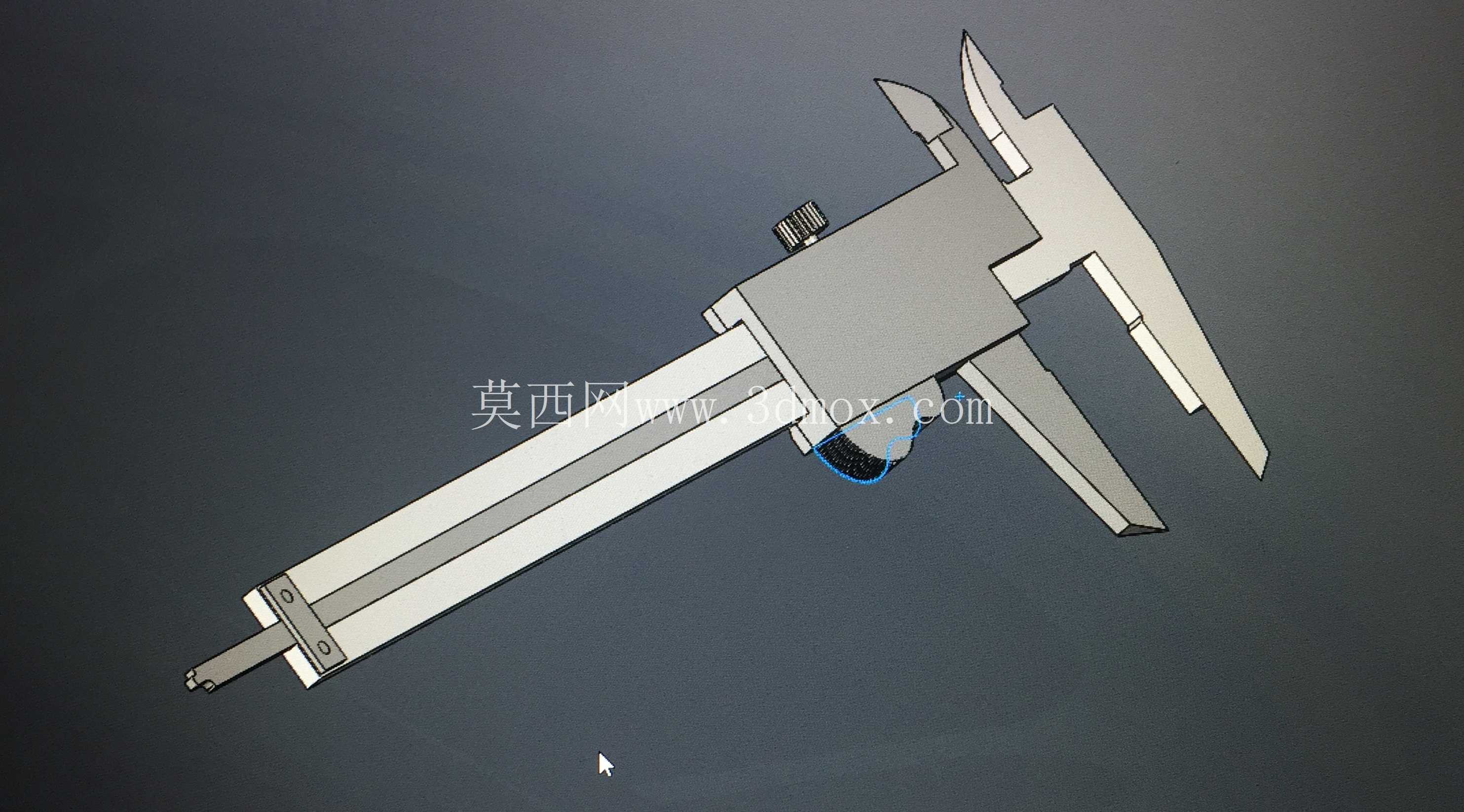

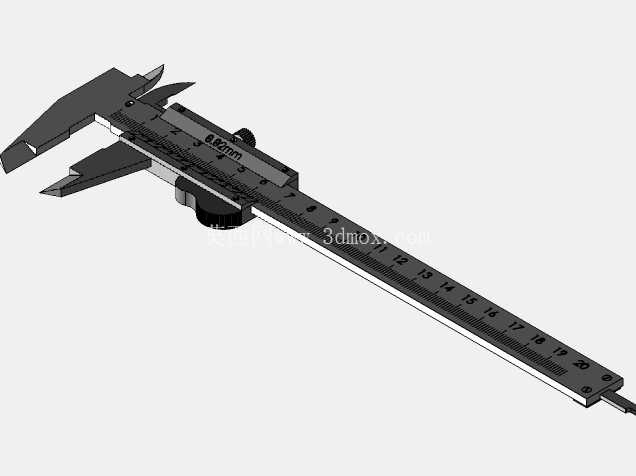

机械式游标卡尺结构设计三维数模

　　在机械加工现场的工序检验环节、装配工位的尺寸复核场景、五金维修的零件测绘作业中，游标卡尺是一线操作人员接触频率最高的接触式通用量具之一，这套数模完整还原了机械式游标卡尺的全部核心结构，没有做多余的装饰性简化，每一处配合关系都对应实际量产产品的装配逻辑。从功能实现逻辑来看，这套结构覆盖了游标卡尺的四类常规测量场景：外测量爪用于检测轴类零件外径、块状零件的外形宽度、板材厚度等外尺寸，内测量爪可完成孔类零件内径、槽宽等内尺寸检测，深度探杆能直接测量盲孔深度、台阶高度差，部分场景下还可配合辅助定位块完成台阶面的尺寸差检测，不需要额外更换测头就能覆盖现场绝大多数常规尺寸检测需求，这也是机械式游标卡尺能在各制造场景普及至今的核心原因。设计过程中首先要处理的是尺身与游标滑座的配合间隙，尺身作为基准件，其导向棱边的直线度公差直接决定整体测量精度，滑座内侧的导向槽与尺身采用小间隙滑动配合，间隙控制在0.02mm以内，既保证滑动过程无卡滞，又不会因间隙过大产生测量示值误差；锁紧螺钉的安装位置设置在滑座侧方，拧紧时通过顶块压紧尺身侧面，不会对尺身导向面造成压痕损伤，长期使用也不会破坏滑动配合精度。

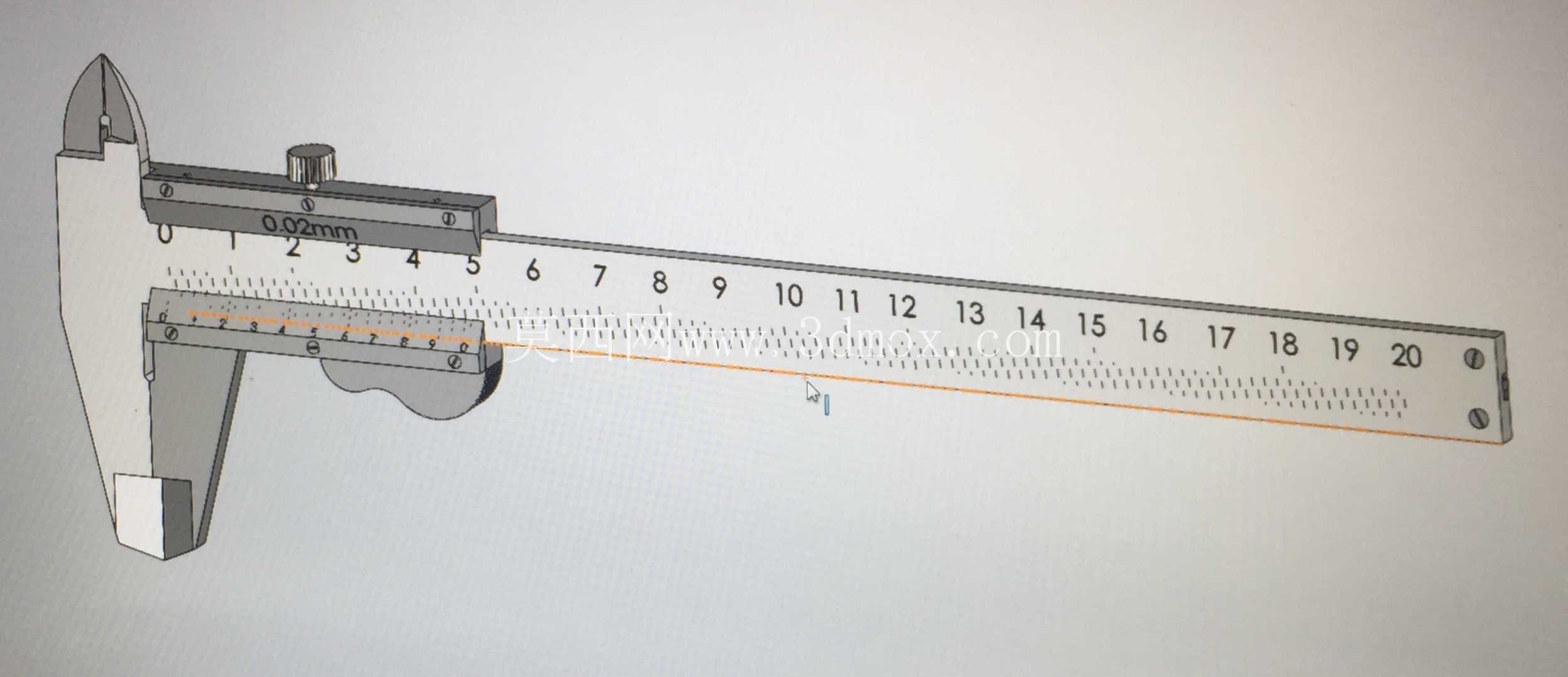

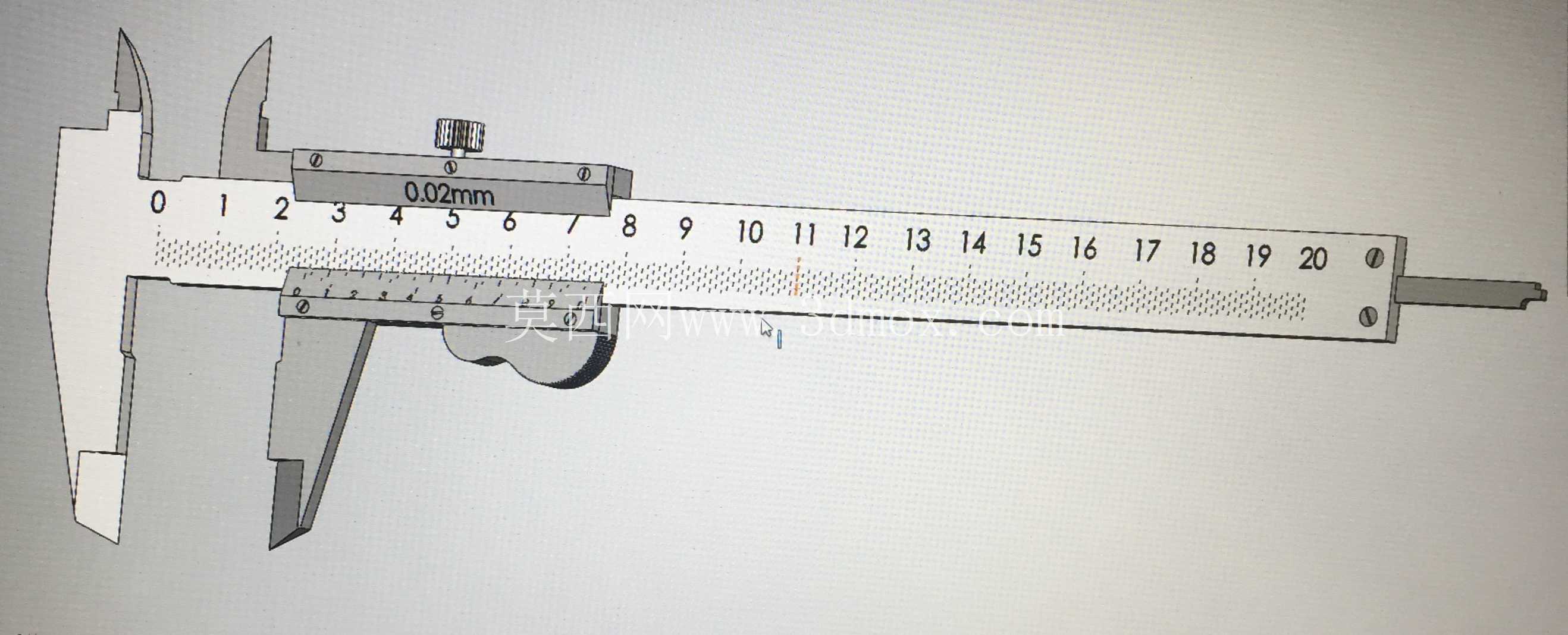

　　从外形尺寸与安装边界来看，这套模型还原的是0-150mm量程的常规款游标卡尺，尺身总长度控制在235mm左右，尺身宽度16mm，整体闭合状态下最大厚度12mm，外测量爪最大张开距离对应150mm量程，内测量爪可测量的最小内径为10mm，深度探杆的伸出长度与量程匹配，完全覆盖日常加工场景的常用测量范围；尺身正面的主刻度与游标滑座上的副刻度采用0.02mm的分度值设计，刻度线的位置、宽度都严格对应计量标准，主刻度每格1mm，副刻度共50格，总长度49mm，通过刻度对齐方式实现精度读数，不需要额外供电就能完成测量，适配车间复杂的作业环境，不存在电子数显卡尺的电量不足、油污干扰读数的问题。

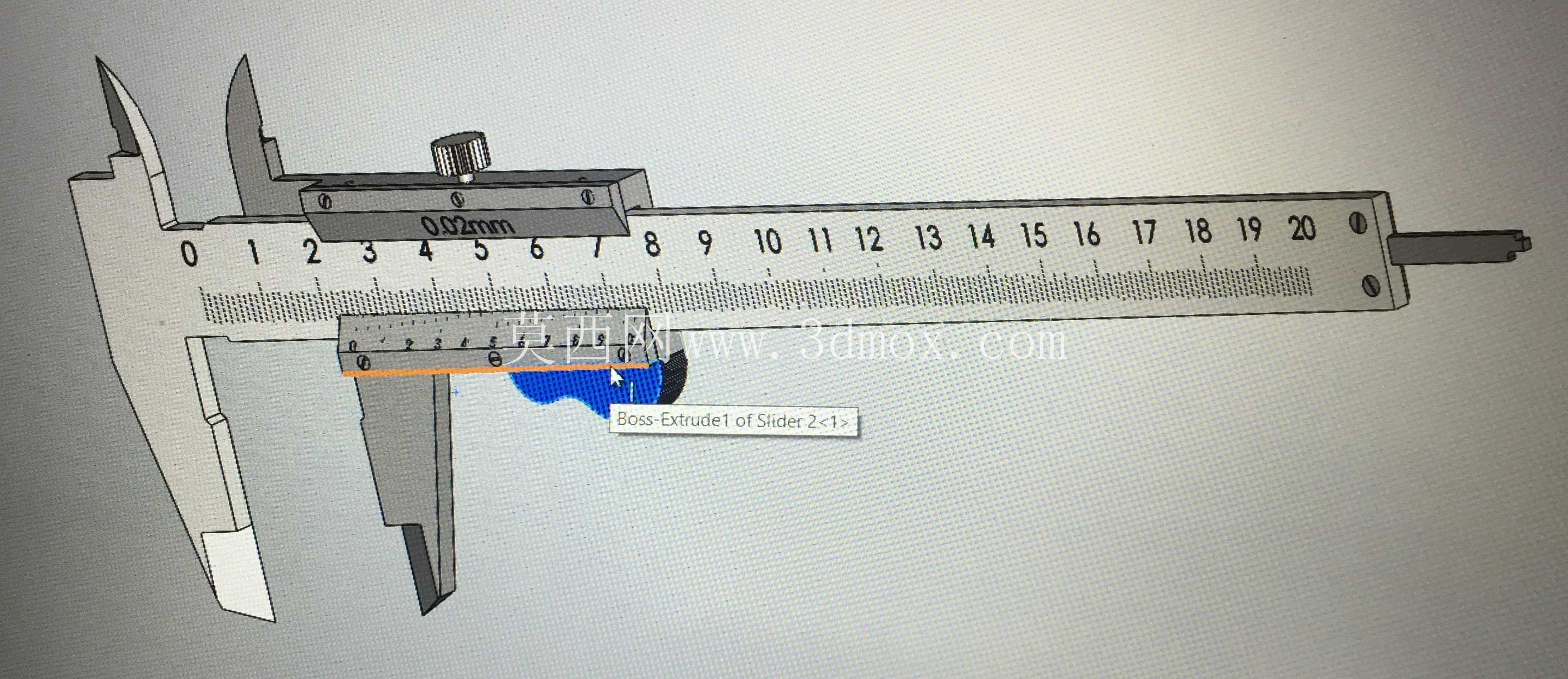

　　固定量爪与尺身采用一体化结构设计，避免装配式量爪的连接间隙带来的系统误差，活动量爪与滑座为一体化加工结构，量爪测量面的平面度、两测量面的平行度都在结构设计时预留了研磨余量，实际生产中可通过后续研磨工序保证测量面的形位公差满足计量要求；滑座上的微动调节滚轮结构，在数模中也做了完整还原，滚轮与尺身侧面的摩擦接触设计，能让操作人员在接近测量尺寸时通过滚轮微调滑座位置，避免直接推动滑座导致测量力过大造成量爪变形、零件表面压伤，保证测量值的准确性。整套结构没有冗余零件，所有部件的装配关系都符合实际拆装逻辑，尺身尾部的深度探杆与滑座采用刚性连接，滑动过程中探杆始终与尺身背面的导向槽贴合，不会出现探杆偏斜导致深度测量失准的问题；从建模逻辑来看，所有配合面都采用了参数化设计，调整量程参数时可直接通过修改尺身长度、刻度间距快速衍生不同量程的游标卡尺模型，比如0-200mm、0-300mm的款式，不需要重新搭建整体结构，能大幅缩短同系列产品的建模周期。

　　在实际生产应用中，这类机械式游标卡尺的维护成本极低，除了需要定期校准计量精度外，日常使用只需要做好滑动面的清洁、避免磕碰测量面即可，不需要复杂的保养流程，不管是小批量加工的作坊式生产车间，还是大批量流水线的工序检验岗，甚至是户外设备维修的现场作业，都能稳定完成尺寸测量工作，不会受环境温度、湿度、电磁干扰的影响，这也是其历经多年仍未被完全替代的核心优势。建模过程中特意还原了量爪的刃口形状，内测量爪的刃口设计能伸入窄槽内部完成测量，外测量爪的测量面做了小倒角处理，避免测量时刮伤零件表面，同时也能减少测量面的磕碰损伤概率；滑座上的锁紧装置位置符合人体工程学设计，操作人员单手持尺时拇指可自然触碰锁紧螺钉与微动滚轮，不需要调整手型就能完成测量、锁紧、读数的全流程操作，长时间使用也不会产生过多的操作疲劳。
