机械式游标卡尺精密测量工具结构

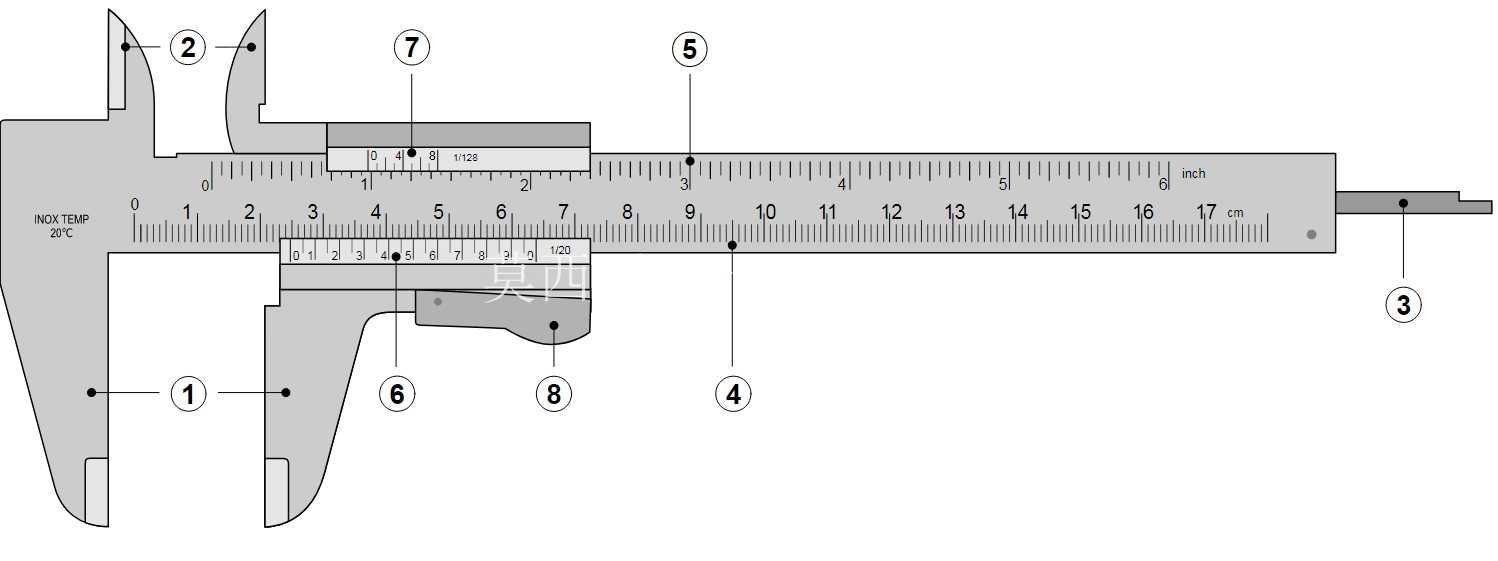

　　在机械加工现场的工序检验工位、五金装配的尺寸核对环节、院校金工实习的实操教学场景里，游标卡尺都是出现频率极高的接触式测量器具，不需要外接电源、对使用环境无特殊要求的特性，让它能适应从恒温计量室到露天维修现场的各类工况。这套结构完整还原了机械式游标卡尺的全部功能组件，从最前端的内、外测量爪开始，固定量爪与滑动量爪的配合面做了平行度公差约束，外测量爪用于测量工件外径、长宽类外轮廓尺寸，内测量爪可伸入内孔、槽宽位置完成内尺寸检测，尾部的深度测杆能探出尺身端面，完成盲孔深度、台阶高度类尺寸的测量，覆盖了常规加工件绝大多数的尺寸检测需求。

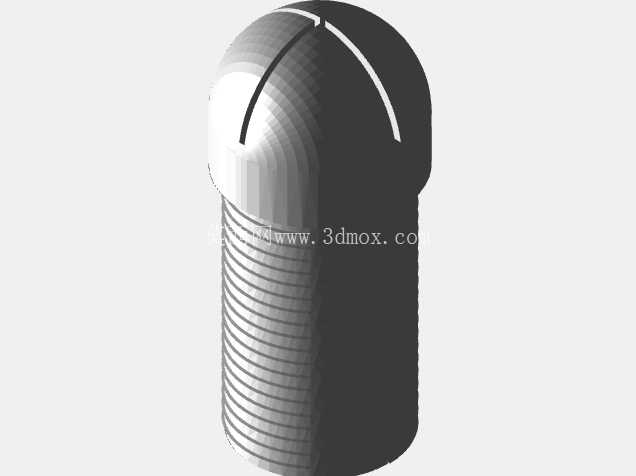

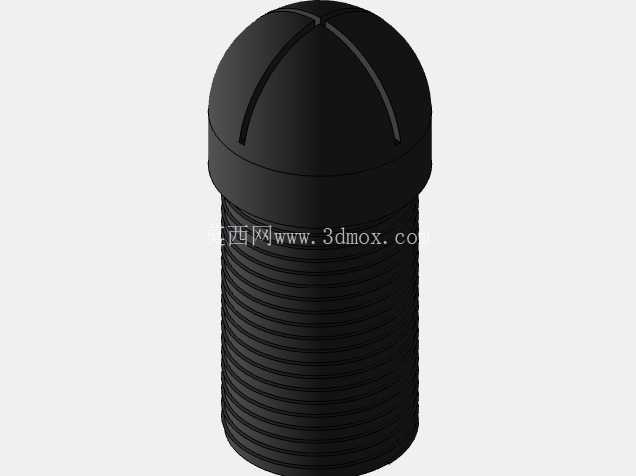

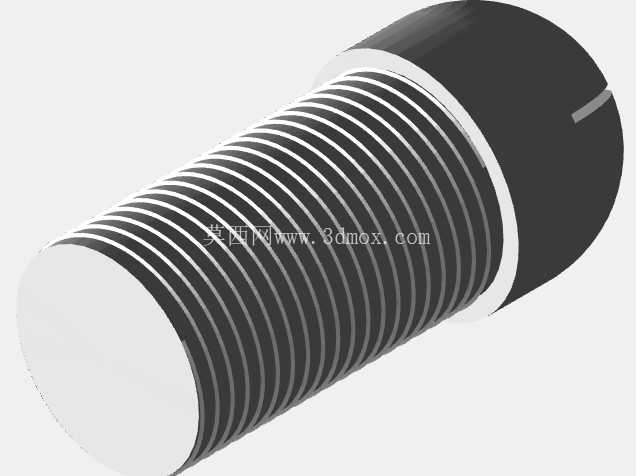

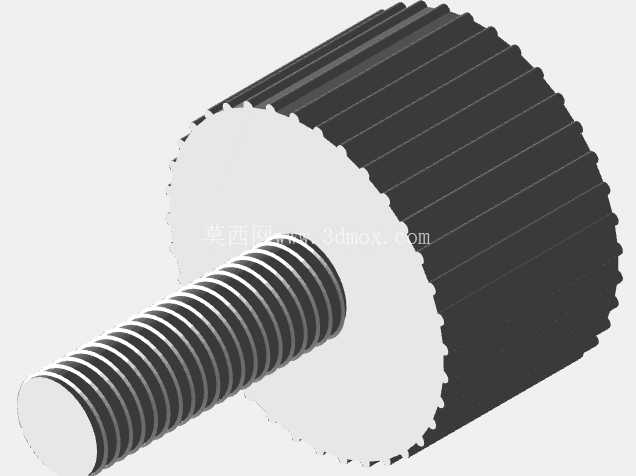

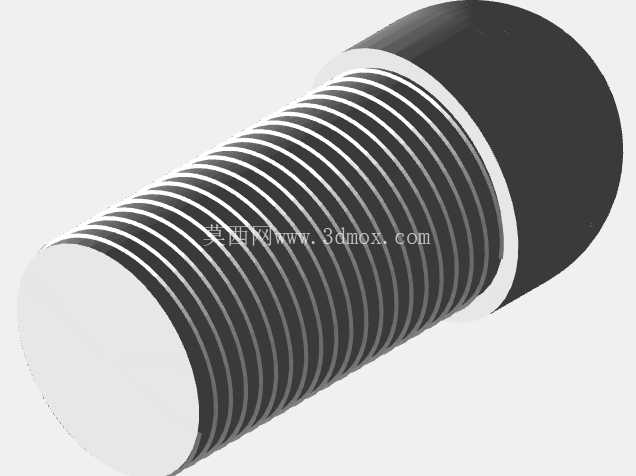

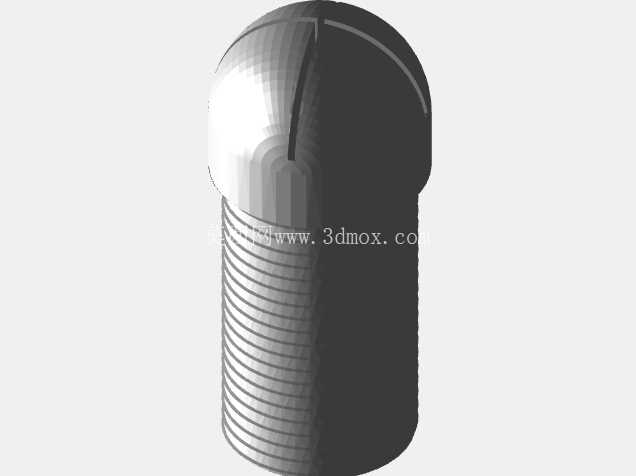

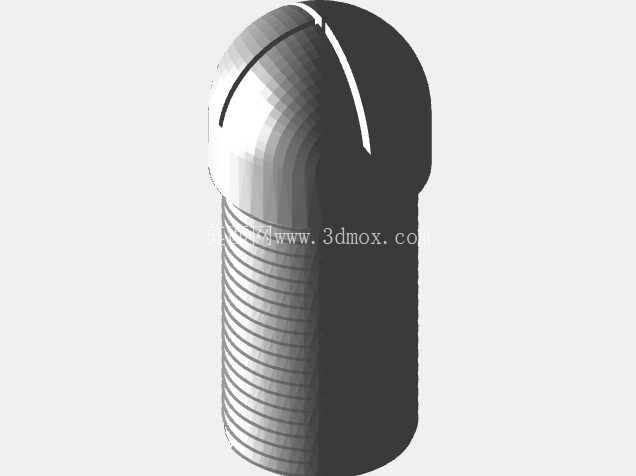

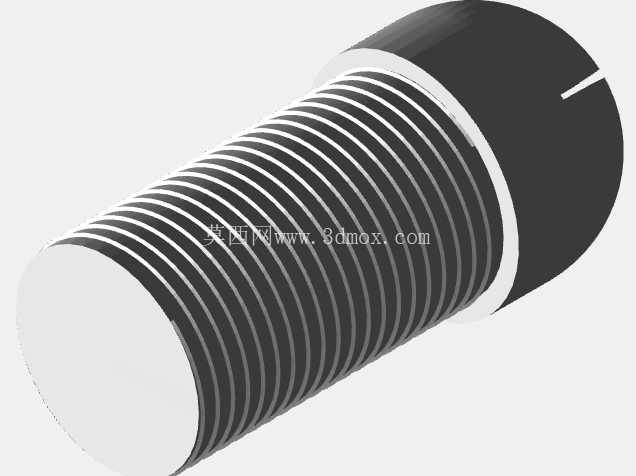

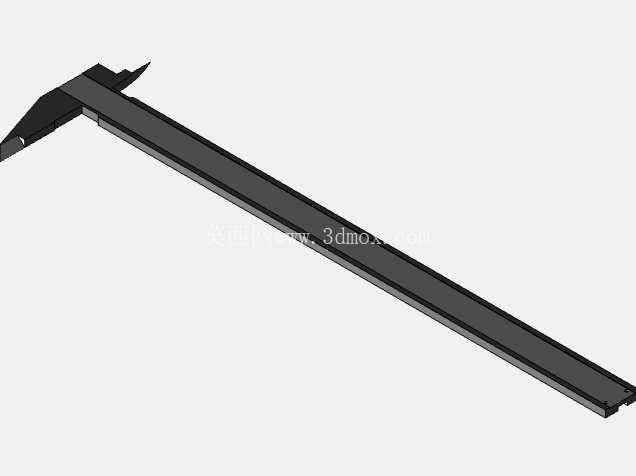

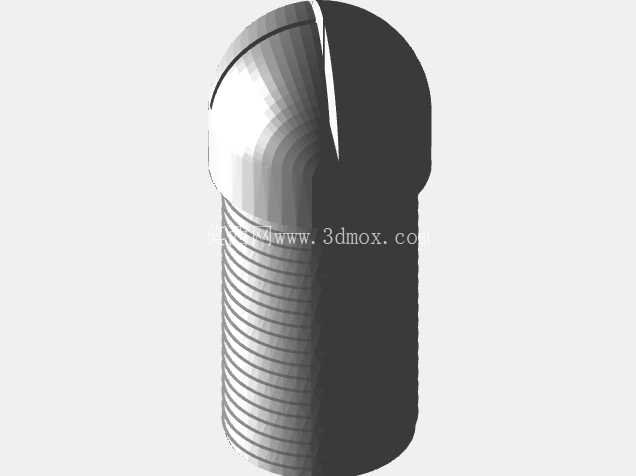

　　尺身主尺的刻度采用公制英制双标设计，公制刻度整毫米间隔做了加长刻线标识，半毫米位置做中等长度刻线，方便快速读取整毫米数值，滑动尺框上的游标刻度通过差分刻度原理，将主尺的最小刻度进一步细分，实现0.02毫米级的读数精度，足够满足普通机加工、五金装配的尺寸公差检测要求。尺框上方的紧固螺钉可在量爪贴合被测面后锁定滑动位置，避免移动卡尺过程中尺框窜动导致读数偏差，方便操作人员将卡尺从工件上取下后在光线充足的位置读数，也适配批量检测时快速比对尺寸的操作习惯。

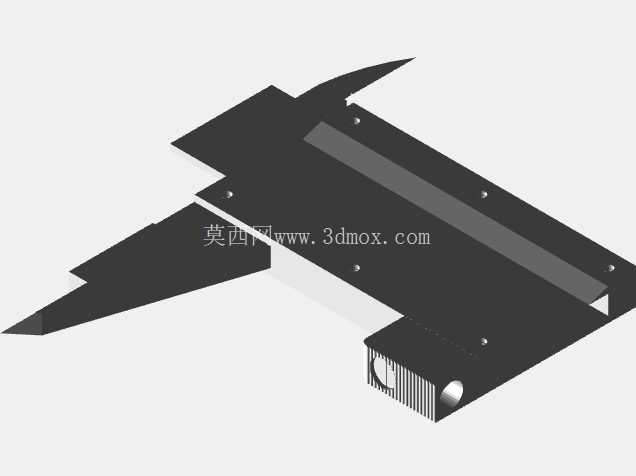

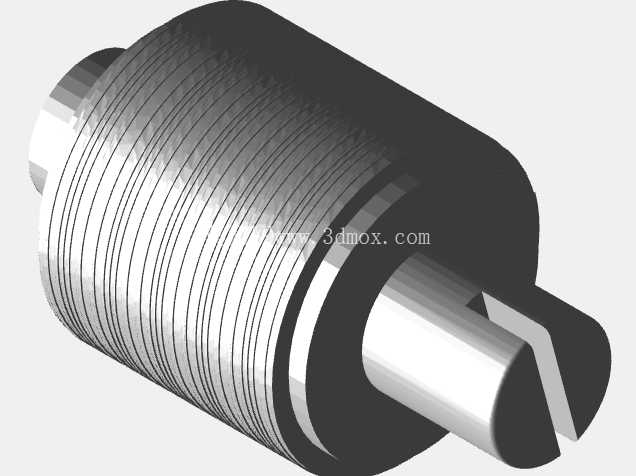

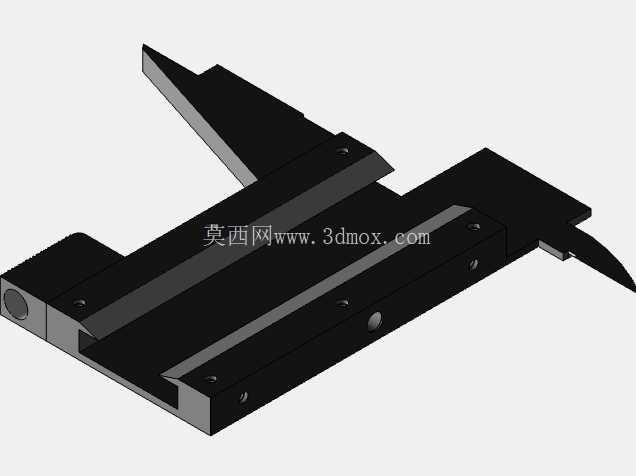

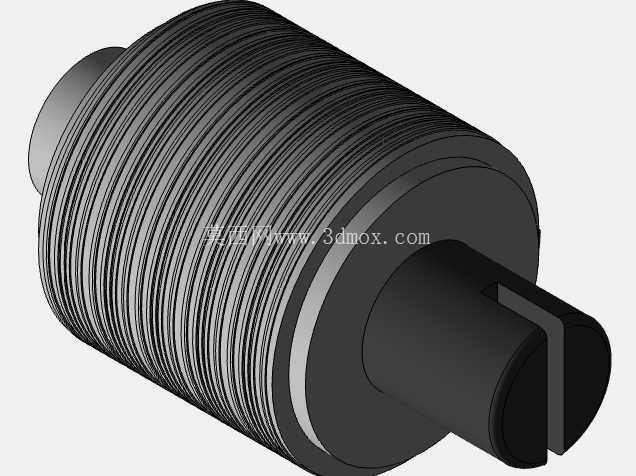

　　尺身与尺框的配合采用燕尾导轨结构，滑动过程无明显旷量，同时保证长期使用后的磨损量可控，日常维护只需要定期清洁导轨接触面、涂抹少量轻质润滑油即可保持滑动顺畅，不需要复杂的校准流程，普通操作人员经过简单培训就能完成日常精度校验。从结构设计的逻辑来看，整套卡尺的重心落在尺身中段，单手握持时拇指可以自然搭在尺框的滚轮推块位置，通过拇指推动即可控制尺框的滑动进给，量爪接触工件时能通过拇指的触感控制测量力，避免测量力过大导致量爪弹性变形影响测量精度，也不会因为压力过小导致量爪与工件贴合不充分产生测量误差。

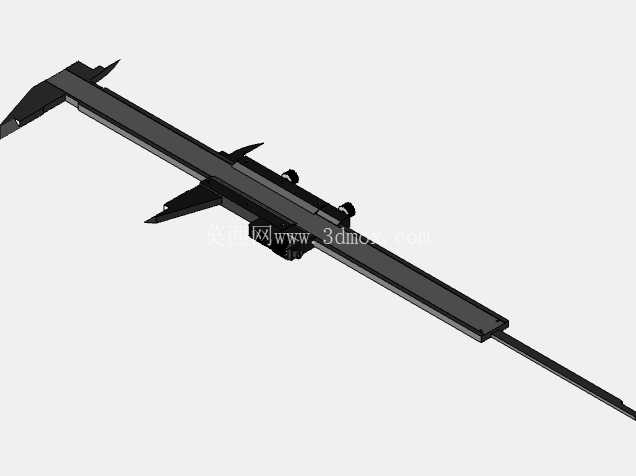

　　整套模型还原了卡尺各部件的装配关系，主尺刻度与游标刻度的相对位置完全符合实际读数逻辑，各活动部件的运动边界与实物一致，滑动尺框的行程覆盖主尺全量程范围，深度测杆的探出长度与尺框滑动距离完全同步，不存在运动干涉或者行程错位的问题。在实际生产场景中，这类机械式游标卡尺常作为一线操作员工的随身标配量具，相比数显卡尺不存在电池耗尽、电子元件受切削液腐蚀失效的问题，在多油污、多铁屑的加工车间里可靠性更强，日常使用中只要避免量爪磕碰、不要用卡尺测量运动中的工件，就能长期保持测量精度。从安装边界来看，整套卡尺收拢状态下的外形轮廓与常规150毫米量程游标卡尺一致，可以适配通用的卡尺防护套、工位量具摆放架，不需要定制专用的存放工装，量爪张开到最大量程时，外测量爪的最大张开距离对应主尺最大测量范围，内测量爪的伸入深度满足常规内孔测量的深度要求，深度测杆探出时不会与尺身尾部结构产生干涉，完全匹配实际使用中的操作空间需求。
