食品产线用自动托盘装盘设备结构设计

在烘焙、预制菜、休闲食品等连续化生产场景中，托盘装盘环节长期存在人工操作效率波动大、装盘精度不足、卫生管控难度高的痛点，这款自动托盘装盘机正是针对这类产线痛点开发的专用工位设备，可直接嵌入现有食品生产输送链路，完成空托盘供给、待包装物料规整装盘、满托盘输出的全流程自动作业，替代传统人工摆盘工位，适配多数食品生产车间的洁净作业要求。

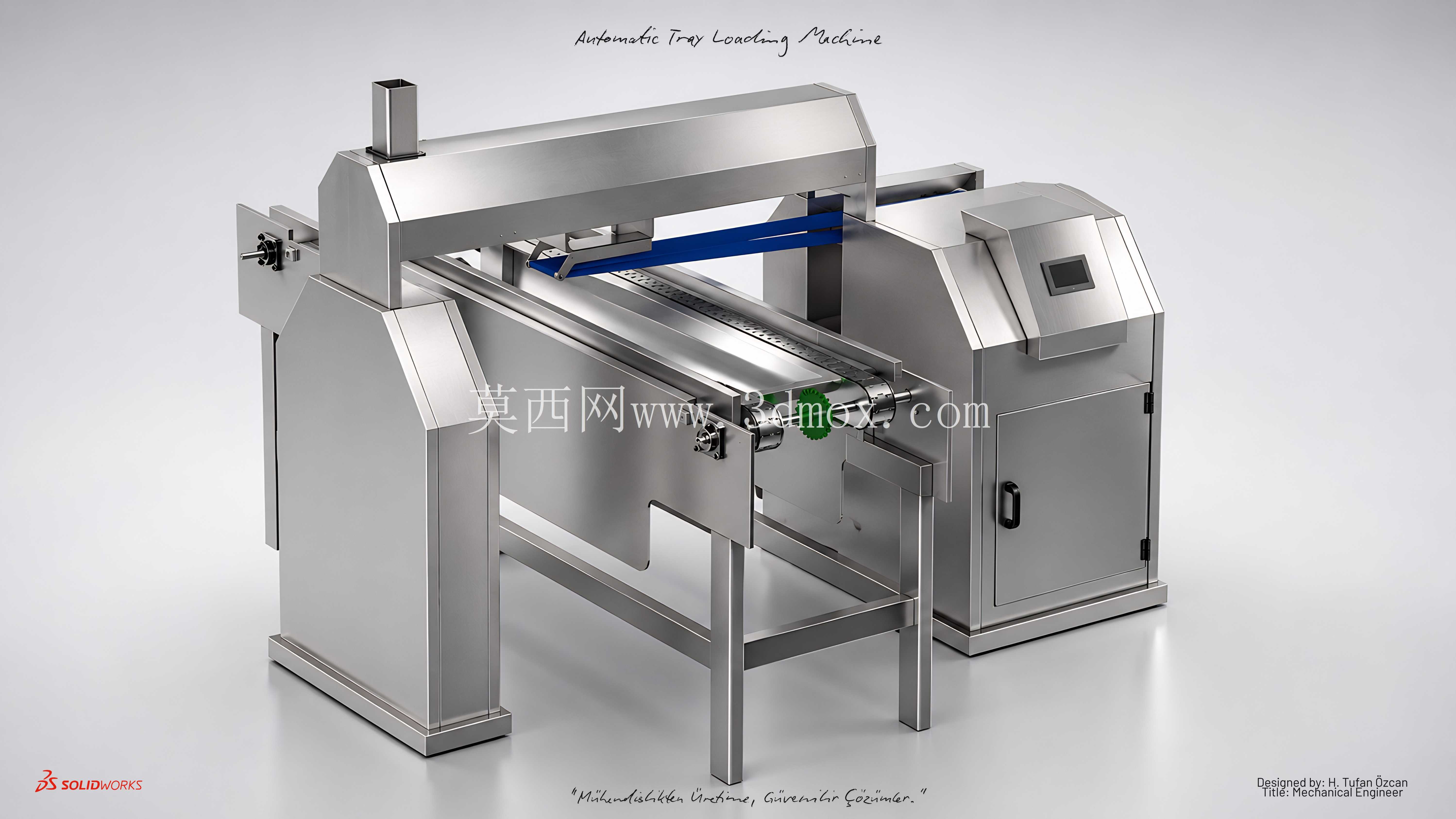

从设备实际作业逻辑来看，整机横跨在产线输送段上方，进料端对接上游物料输送线，待装盘的规整物料经输送线送入设备作业区间后，横向移载机构会按照预设的装盘排布规则，将物料逐组码放到下方定位的空托盘内，单盘码放完成后，托盘承载输送机构自动将满盘送出至下游封箱或码垛工位，同时空托盘库自动补入下一个空托盘完成定位，整个作业循环无需人工介入，可匹配前端产线60-120件/分钟的输送节拍，装盘位置偏差可控制在±2mm范围内，避免物料偏位导致的后续包装卡滞问题。

设备整体采用全不锈钢机架设计，所有与物料、托盘接触的结构件均做圆角钝化处理，不存在清洁死角，外表面采用拉丝抛光工艺，可耐受食品车间日常的高压冲洗与消毒剂擦拭，完全符合食品生产设备的卫生设计规范。操作端设置独立的触控操作柜，集成了参数设置、故障报警、节拍统计功能，操作人员可根据不同规格的托盘、不同尺寸的物料快速调整装盘参数，换型时间可控制在15分钟以内，适配多规格产品共线生产的需求。

从结构设计思路来看，这款设备的三维建模过程中优先考虑了安装适配性与维护便捷性：整机采用分体式模块化设计，分为主机横跨段、托盘供给段、操作控制段三个独立模块，各模块之间采用快装定位销连接，进场安装时无需大规模改造现有产线地基，仅需将设备横跨固定在现有输送线两侧的地面即可，地面固定采用可调式脚杯支撑，可根据现场地面平整度调整设备水平度，调整范围±30mm。设备的横向移载机构采用伺服驱动同步带传动，搭配直线导轨导向，运动过程平稳无冲击，避免高速移载过程中物料移位掉落；托盘定位机构采用柔性挡停结构，可兼容不同厚度的塑料、纸质食品托盘，不会对托盘边缘造成挤压损伤。

关于安装边界尺寸，这款设备的主体横跨段宽度适配主流的400-600mm宽度食品输送线，整机总长度约2.8m，横跨段地面支撑的横向跨距为1.6m，操作柜独立布置在设备侧方，距离主机主体0.4m，预留足够的人员操作与维护通道，设备顶部最高处距离地面约1.8m，不会与车间现有顶部管线、消防设施产生干涉；设备底部输送面高度与常规食品产线输送面高度一致，为850±50mm可调，可直接对接上下游输送设备，无需额外增设过渡输送段。

在细节结构处理上，设备所有的传动部件均设置在机架内部的密封腔体内，外部无裸露的传动齿轮、皮带，避免润滑脂泄漏污染生产环境，同时也防止生产过程中的物料碎屑落入传动机构造成卡滞故障；设备的气动元件均采用食品级润滑的标准型号，气管走线全部隐藏在机架型材内部，外表面无杂乱走线，既提升了设备整体整洁度，也降低了日常清洁的工作量。托盘库采用堆叠式自动上料设计，单次可容纳50个空托盘，补料间隔可匹配2小时以上的连续生产需求，补料时仅需将整叠空托盘放入托盘库托架即可，无需停机操作，不会打断产线连续生产节奏。

针对不同物料的装盘需求，移载端的拾取结构可根据物料特性更换，针对软质烘焙类食品可更换为吸盘式拾取头，针对硬质定型包装食品可更换为夹爪式拾取头，接口采用通用快换结构，无需调整整体传动参数即可完成适配。设备还预留了产线联动信号接口，可与上游的物料整理机、下游的封箱机实现信号互通，当上下游设备出现故障停机时，本设备可自动暂停作业，待故障排除后自动恢复运行，无需人工重新设置参数，大幅降低产线运维人员的操作负担。
