小型底吸式潜水泵结构设计方案

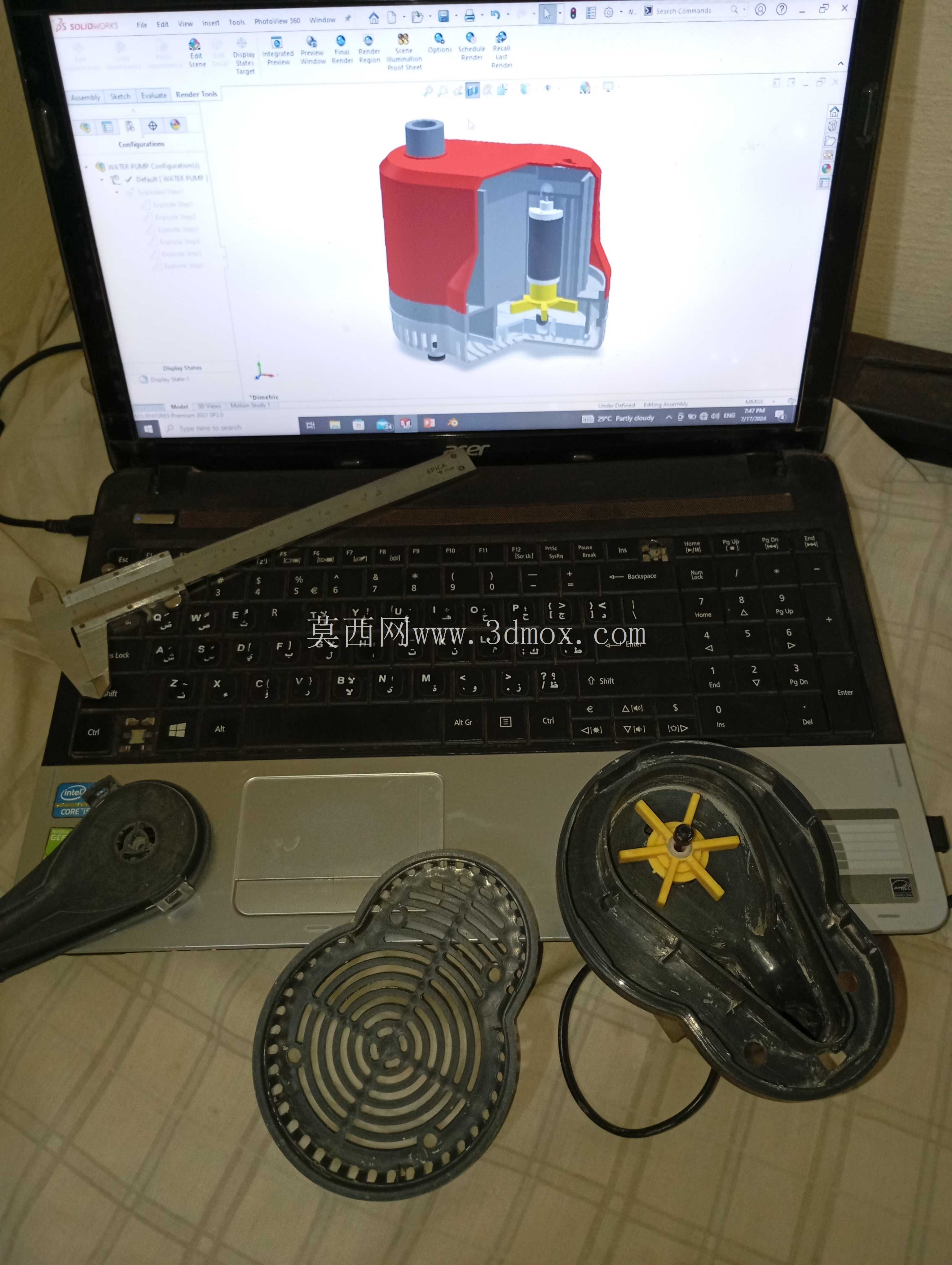

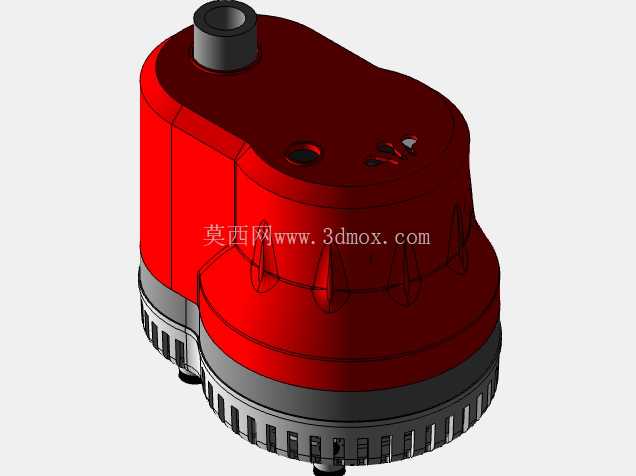

　　这款小型底吸式潜水泵的结构设计，核心围绕低液位抽吸场景的实际使用需求展开，在民用给排水、小型水族循环、设备冷却供水、低洼区域临时排水等场景中，这类紧凑型泵体的应用占比逐年提升，相比传统立式潜水泵，底吸结构的核心优势是可以将抽吸液位降至极低位置，避免常规泵体因进水口高度限制残留大量余水无法排出的问题。从结构布局来看，泵体整体采用上窄下宽的类锥台造型，上部的出水接口采用标准圆柱外接口设计，接口内径匹配常规PVC输水软管的通用尺寸，安装时可以直接插接软管并用喉箍锁紧，无需额外转接接头，接口位置设置在泵体顶部偏心位置，既避开了顶部的电气腔体密封区域，也能让输水管道的走向更贴近安装面，减少管路弯折带来的流阻损失。

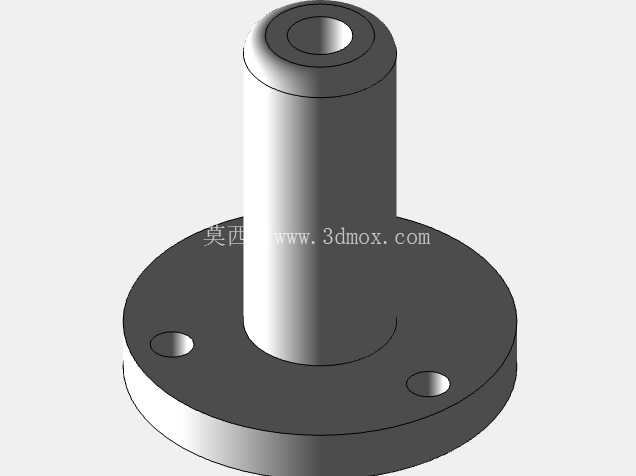

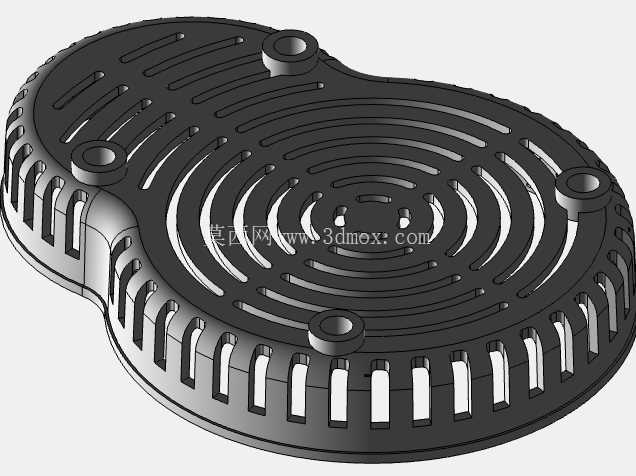

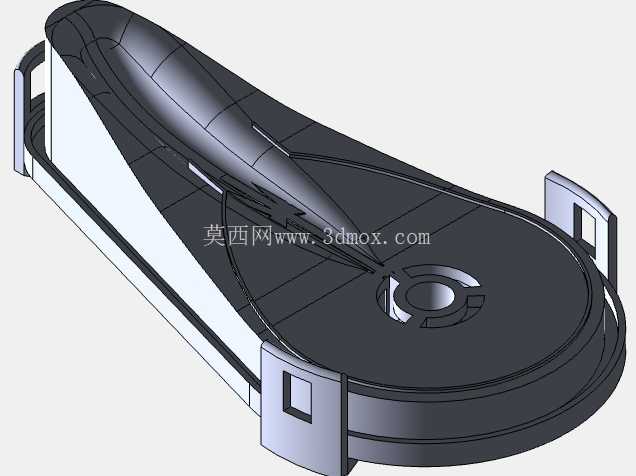

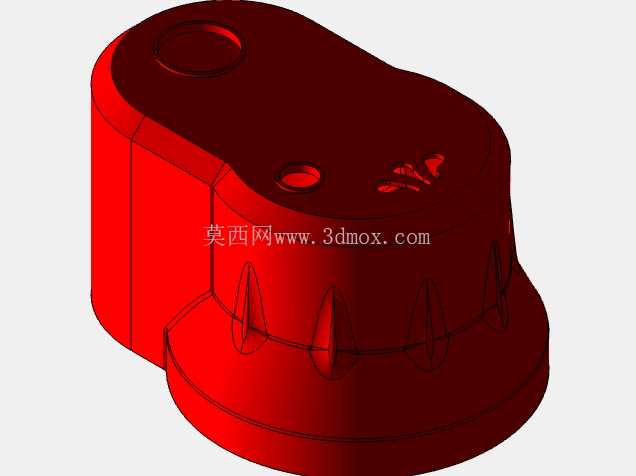

　　下部的进水段采用周向格栅式进水结构，格栅缝隙宽度经过严格计算，既保证足够的进水通流面积，又能阻挡水体中直径较大的固体杂质进入泵腔，避免叶轮被杂物卡滞，格栅沿泵体下圈周向均匀分布，不管泵体放置在平面上出现任意角度的倾斜，都能保证至少三分之一的格栅区域处于进水液面以下，不会出现进气空转的问题。底部的三个支撑脚采用等距圆周分布设计，支撑脚高度预留了足够的进水间隙，让泵体放置在硬质平面上时，底部和安装面之间形成稳定的进水通道，不会因为平面贴合堵死进水路径，支撑脚底端采用小面积平面接触，即使在有少量泥沙淤积的平面上放置，也不会出现下陷堵死进水口的情况。泵体的外壳采用上下分模的装配结构，中部分模面设置在泵腔最大直径位置，采用径向密封圈加周向卡扣的固定方式，既保证泵体在水下工作时的密封可靠性，也方便后期拆解清理泵腔内部的杂物，外壳表面的加强筋沿轴向均匀分布，从上部的电机腔体一直延伸到下部的进水圈位置，既提升了塑料外壳的结构强度，避免泵体在安装、搬运过程中受外力挤压出现变形开裂，也能在泵体运行时起到辅助散热的作用，电机工作产生的热量可以通过加强筋快速传递到外部水体中，提升电机的连续运行寿命。

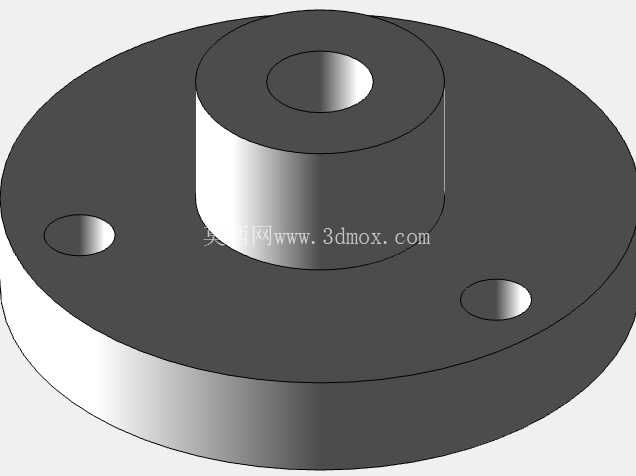

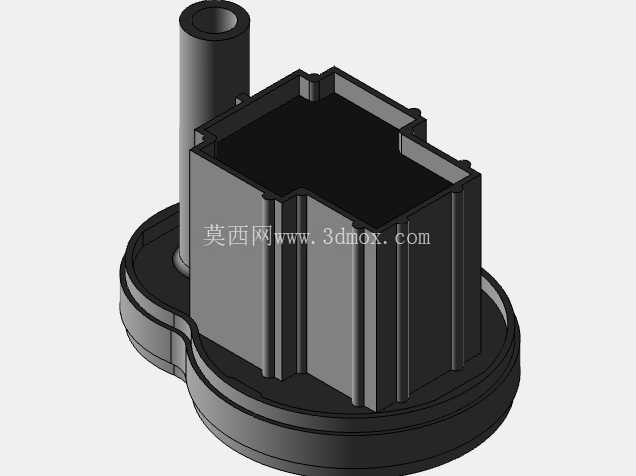

　　顶部的电气腔体采用独立密封设计，密封面设置在电机腔体和泵腔的分隔位置，采用静密封结构，避免泵腔内的水渗入电气区域，电气腔体的外壳表面设置了小型的散热凹槽，在泵体露出水面短时间干转时，也能通过空气散发部分热量，降低干烧损坏的概率。从安装边界来看，这款泵体的最大外径控制在紧凑尺寸范围内，整体高度较低，可以放入狭窄的集水槽、小型水箱内部使用，不需要预留太大的安装空间，出水接口的中心高度经过匹配设计，插接软管后管路不会和安装容器的侧壁产生干涉，泵体整体重量较轻，单人即可完成搬运和安装作业，不需要额外的吊装固定结构，直接放置在需要排水的平面上即可正常工作。

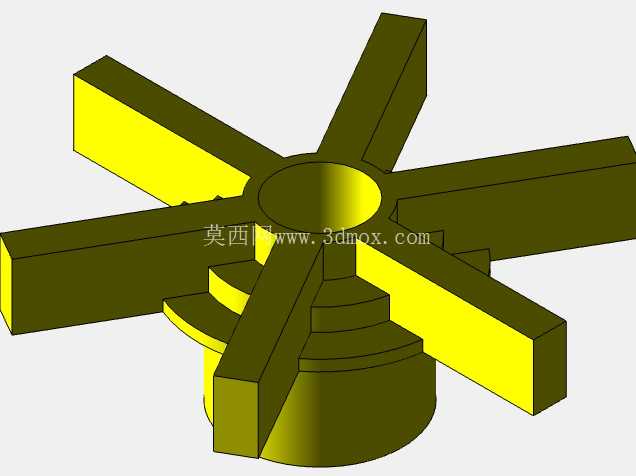

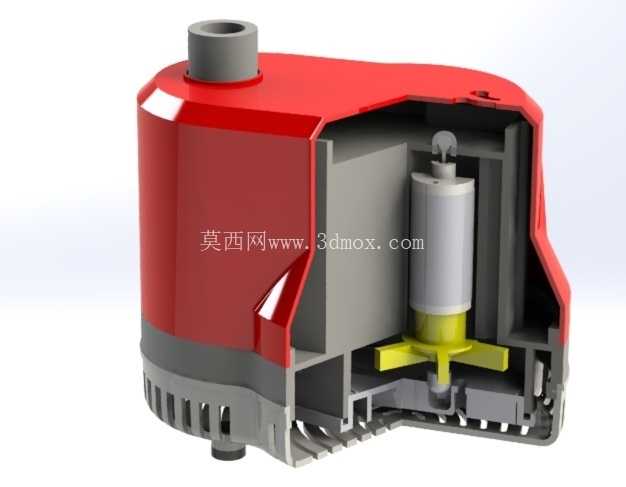

　　在流道设计上，泵腔内部的叶轮腔采用渐扩式流道结构，水流从下部格栅进入后，沿周向均匀进入叶轮区域，通过叶轮的离心作用增压后从顶部出水口排出，流道内壁做了顺滑过渡处理，没有明显的直角转折区域，尽可能降低水流在泵腔内部的流阻损失，提升泵的工作效率，同时减少湍流带来的运行噪音。叶轮采用半开式结构设计，相比闭式叶轮，半开式叶轮对水体中少量细小杂质的通过性更好，不容易出现杂物卡滞的问题，也能适应低液位工况下少量进气的运行状态，不会因为少量气体进入泵腔就出现断流的情况。泵体的密封件全部采用耐水橡胶材质，长期浸泡在水中不会出现老化变硬、密封失效的问题，所有的装配卡扣都设置在外壳的非迎流面位置，不会因为水流长期冲刷出现卡扣松脱的问题。在实际选型使用时，这类小型泵体常配套在小型冷水机组、水族箱过滤系统、家用地下室积水坑排水、移动式空调冷凝水排水等场景中，相比大型潜水泵，它的启动液位更低，运行噪音更小，能耗也更低，适合小流量、低扬程的连续或间歇运行工况，结构设计上充分考虑了民用场景下安装维护的便利性，不需要专业工具即可完成日常的清理和简单维护作业。
